圆柱凸轮壳式机械零部件结构设计

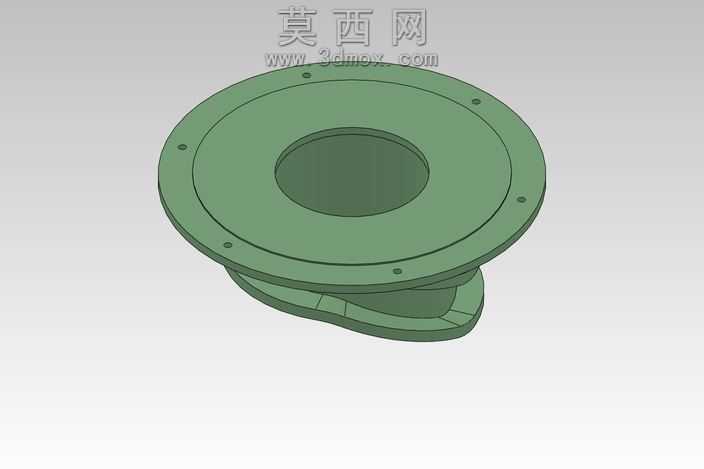

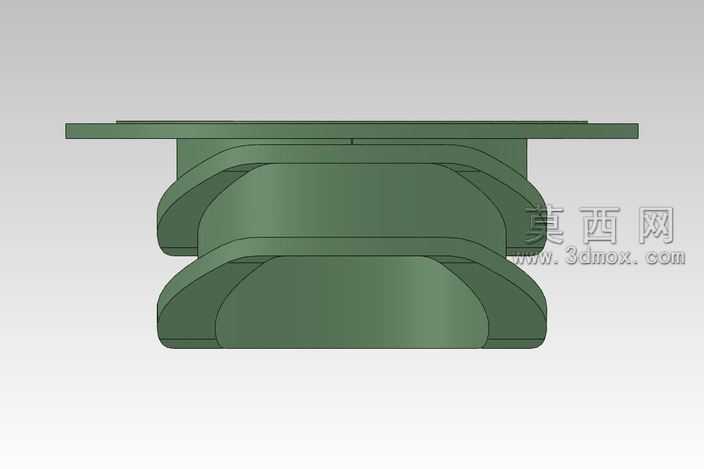

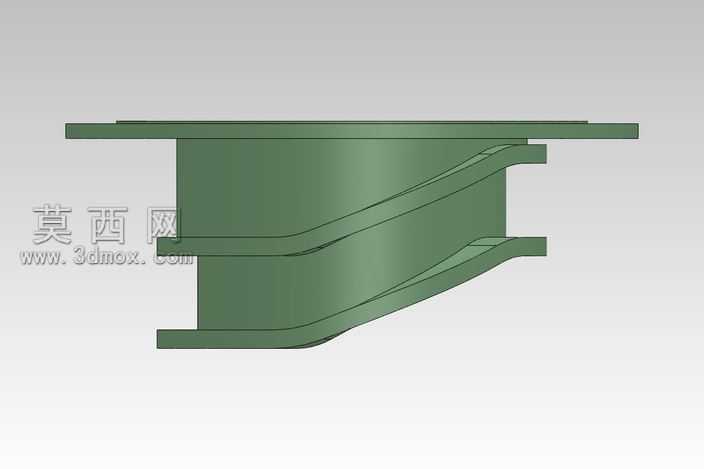

本作品为圆柱凸轮配套的壳式构件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定构件的核心装配基准与功能边界，再逐步细化各部位结构特征。模型整体呈现上下组合的盘壳形态，上部为带均匀安装孔位的圆形法兰盘结构，法兰盘面平整，安装孔沿圆周等距分布，孔位尺寸与位置公差严格匹配对应圆柱凸轮的装配需求，保证后续装配时的同轴度与连接稳定性；中部为贯通的中心圆孔，孔壁做了等壁厚处理，内壁光滑无冗余特征，用于容纳凸轮轴的穿过与定位，孔口边缘做了微小的倒角处理，避免装配时出现锐边刮擦、应力集中的问题。下部为适配圆柱凸轮轮廓的异形承托壳体，壳体曲面完全贴合圆柱凸轮的外轮廓轨迹，壁厚保持均匀一致，既能够为内部凸轮构件提供封闭防护，避免外界粉尘、杂质进入凸轮传动副造成磨损，也能在传动过程中起到限位、导向的辅助作用，承托壳体与上部法兰盘采用平滑过渡的连接结构，过渡圆角经过反复调整，在保证结构强度的同时减少不必要的材料堆积，适配轻量化的设计需求。材质渲染阶段，整体赋予哑光墨绿色的工程金属材质，模拟实际生产中铸铁件经表面氧化处理后的质感，材质参数调整了适当的粗糙度与微弱的环境反射效果，既能够清晰展现各部位的结构棱线与曲面形态，也还原了工业零部件的真实视觉效果，没有添加多余的装饰性材质，突出构件本身的结构特征。建模过程中对所有特征做了参数化关联，安装孔的数量、中心孔的直径、壳体的壁厚、法兰盘的外径等关键尺寸都设置了可调整的参数变量，后续若需要适配不同规格的圆柱凸轮，只需修改对应参数即可快速完成模型迭代，无需重新绘制整体结构。模型的所有特征都经过几何检查，不存在破面、重叠面、非流形几何等建模问题，可直接导入装配体环境完成虚拟装配，也可用于后续的工程图导出、有限元结构强度分析、3D打印样件验证等后续工作环节，完整还原了圆柱凸轮壳类零件的结构特点与功能属性。
