叉轨道重型行走滚轮结构三维设计

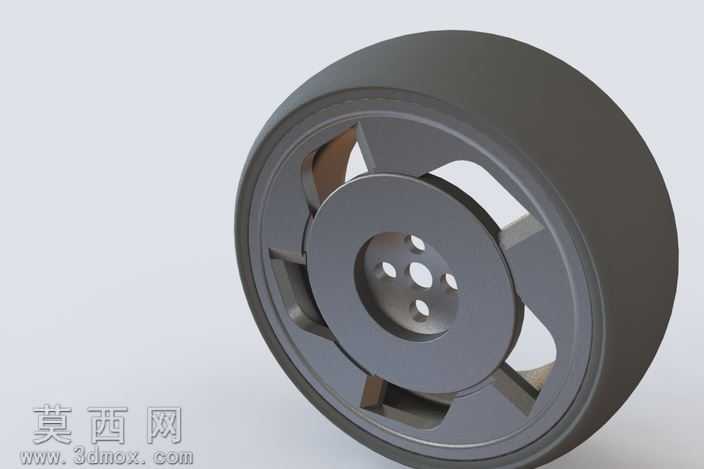

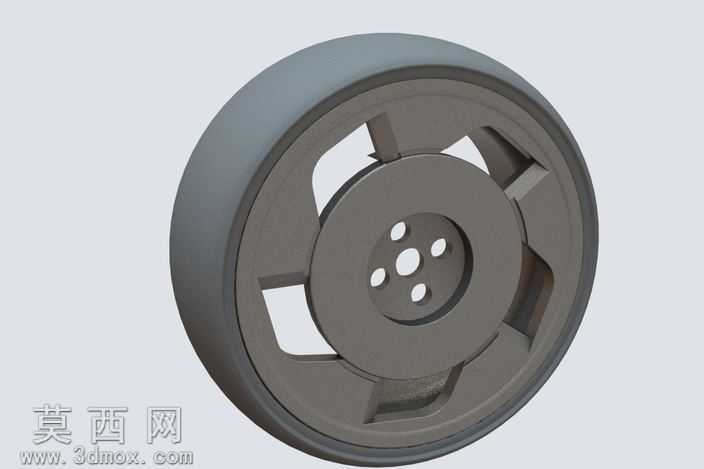

本作品为适配叉轨道运行的重型行走滚轮三维建模设计，全程依托三维参数化建模软件完成全流程构建，首先从核心功能需求出发，针对重型机械标准件的重载运行场景，确定轮体的承载参数与配合尺寸，建模阶段采用自顶向下的设计逻辑，先构建滚轮的整体外轮廓基准，以中心安装轴孔为核心定位基准，依次向外推导轮毂、轮辐、外圈轮缘的各层结构尺寸。中心轮毂区域设计有同轴定位轴孔与多组周向均布的安装孔，用于实现滚轮与驱动轴、安装法兰的精准定位与紧固连接，孔位的排布经过受力校核，确保重载工况下连接应力均匀分布，避免局部应力集中导致的结构失效。轮辐部分采用镂空式辐条结构设计，在保证整体结构强度、抗扭抗弯性能满足重载要求的前提下，尽可能削减轮体的整体自重，降低运行过程中的转动惯量，提升滚轮启停与变速过程中的响应稳定性，辐条与轮毂、外圈的衔接位置均做了平滑过渡的圆角处理，优化应力传导路径，避免直角衔接处的应力断裂风险。外圈轮缘采用适配叉轨道的型面设计，轮缘的宽度、倒角与轨道的接触面型面完全匹配，确保滚轮在轨道上运行时贴合紧密，不会出现脱轨、偏磨的问题，建模过程中对轮缘的接触曲面做了连续曲率校验，保证运行过程中接触应力均匀分布，延长滚轮与轨道的使用寿命。材质渲染阶段，针对滚轮不同部位的实际用材做了区分设置，外圈轮缘采用高耐磨橡胶材质，设置哑光深灰的材质质感，模拟重载滚轮外层耐磨包胶的真实触感，轮毂与轮辐部分采用高强度铸钢材质，添加细微的金属磨砂质感与均匀的材质反光，还原金属机加工件的真实视觉效果，各部件的衔接缝隙做了精细化处理，避免出现建模穿模、缝隙不均的问题。整体结构设计充分考虑了重型机械轨道行走部件的实际工况需求，各部分尺寸参数符合重型机械标准件的通用规范，既满足结构强度的硬性要求，也兼顾了运行稳定性、装配便捷性与使用寿命的优化，可直接用于重型输送设备、轨道行走工装的配套设计参考，也可作为机械传动部件教学演示的三维样例使用。
