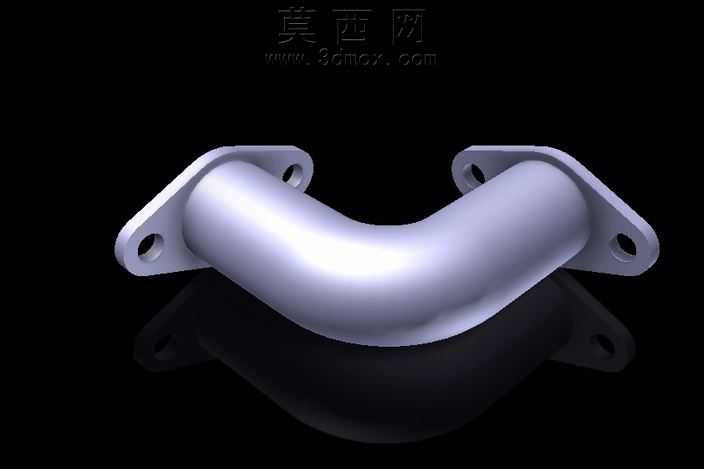

带法兰安装座90度弯管三维建模作品

本作品为一款两端带法兰安装结构的90度弯管零件，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循机械零件设计的规范流程，从基础特征搭建到细节结构完善逐步推进。建模初期首先确定弯管的核心通径参数与弯曲半径，以扫描特征作为弯管主体的基础构建方式，先绘制弯管的中心引导线，保证90度弯曲段的圆弧过渡平滑无拐点，再绘制管路的圆形截面轮廓沿引导线扫描，生成弯管的基础管状实体，过程中严格控制管壁厚度均匀一致，避免出现壁厚突变的结构缺陷。两端的法兰安装座采用拉伸特征生成，首先匹配弯管两端的管口位置绘制法兰的外轮廓草图，保证法兰端面与管路轴线垂直，拉伸生成法兰基体后，在法兰盘上均匀布置安装通孔，孔位的分布遵循对称设计原则，每个法兰盘设置两个安装孔，孔位与法兰中心的距离符合常规五金管件的安装尺寸规范，同时对法兰与管路衔接的位置做圆角过渡处理，消除结构应力集中的隐患。材质与渲染阶段，为模型赋予哑光金属材质，模拟铸钢或铝合金管件的表面质感，调整材质的粗糙度与反光参数，还原金属零件表面细腻的漫反射效果，同时在场景中添加柔和的环境光与定向补光，突出弯管曲面的流畅弧度与法兰结构的轮廓细节，渲染输出时开启环境遮蔽效果，让零件的结构层次更加清晰，底部添加柔和的投影增强模型的立体感。设计思路上，这款弯管属于通用管路连接件，主要用于管路系统中实现90度的管路转向，两端的法兰结构可以通过螺栓实现与其他管路部件的稳固连接，相比无安装座的普通弯管，自带法兰的结构省去了额外焊接法兰的工序，安装便捷性更高，密封性能更有保障。建模过程中所有结构尺寸都参考通用五金管件的常用规格设定，保证模型具备实际生产参考价值，所有特征均采用全参数化驱动，后续可以根据实际使用需求调整通径、弯曲半径、法兰尺寸、安装孔位等参数，快速衍生出不同规格的同系列弯管模型，整体模型结构简洁合理，没有冗余特征，曲面质量顺滑，能够满足装配干涉检查、工程图导出、渲染展示等多种使用场景的需求。
