蓝白配色光齿斜齿轮组传动结构设计

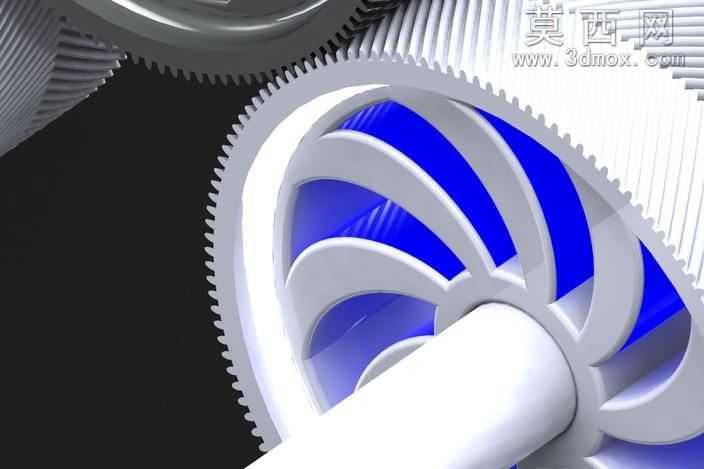

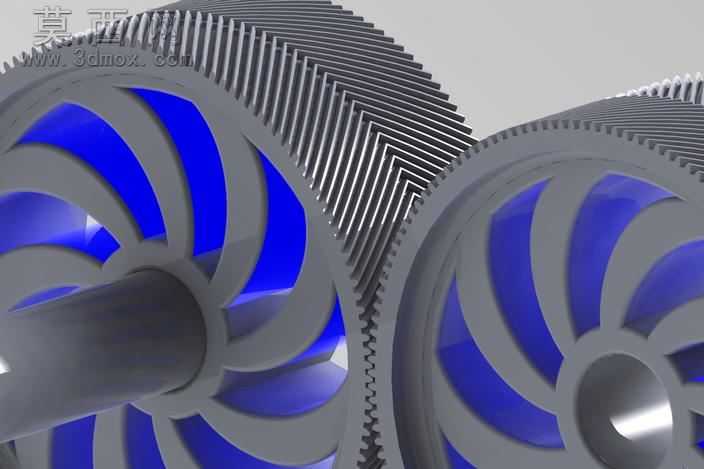

本作品为斜齿轮组三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段首先依据斜齿轮啮合原理，通过方程式驱动齿廓渐开线生成，精准控制螺旋角、模数、齿数、压力角等核心参数，保证轮齿啮合的重合度符合传动设计要求，避免传动过程中出现卡滞、冲击问题。建模过程中对轮体辐板采用流线型镂空结构设计，在保证轮体结构强度、满足传动扭矩承载要求的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应速度。模型完成基础结构建模后，在渲染阶段对不同部件赋予差异化材质：轮齿啮合区域赋予哑光金属材质，还原钢制齿轮的金属质感与表面加工纹理，辐板区域分别赋予亮面白色硬质塑料材质与高饱和度半透明蓝色材质，通过材质的色彩、质感对比，清晰区分轮体的不同结构区域，同时提升模型的视觉表现力；中心传动轴赋予亮面抛光金属材质，还原轴类零件的精加工表面效果。场景搭建上采用深色背景搭配定向打光方案，通过主光源勾勒轮齿的轮廓细节，辅助光源补光消除结构暗部死黑，突出斜齿轮螺旋齿的走向特征与啮合状态，清晰展现轮组的装配关系：斜齿轮与中心轴同轴装配，啮合轮齿的接触位置精准对齐，符合实际机械传动的装配规范。设计过程中充分考虑斜齿轮传动平稳、噪音低、承载能力强的特性，结构设计兼顾实用性与视觉美观性，既可以作为机械原理教学的演示模型，也可用于传动方案的可视化展示，帮助设计人员直观理解斜齿轮组的传动逻辑与结构组成，模型各部件参数可编辑，能够根据实际传动需求调整参数快速生成适配不同工况的斜齿轮组模型。
