双模式TurboRock航空动力装置三维设计

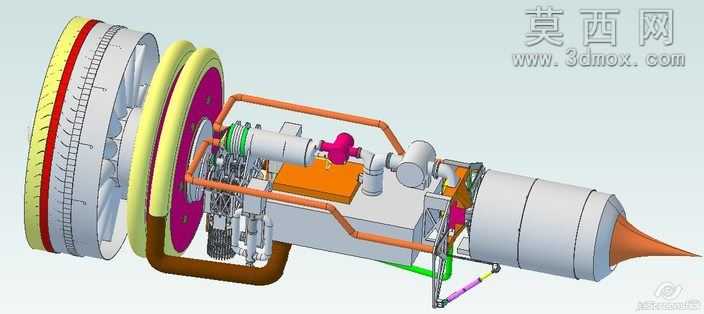

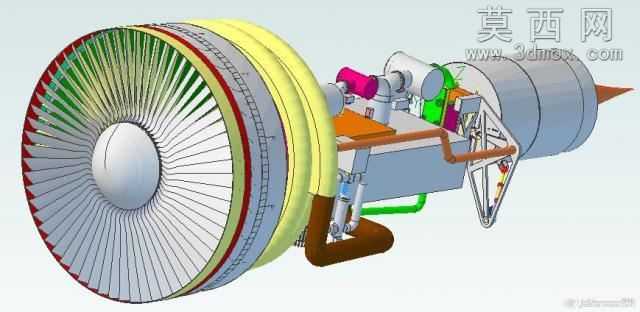

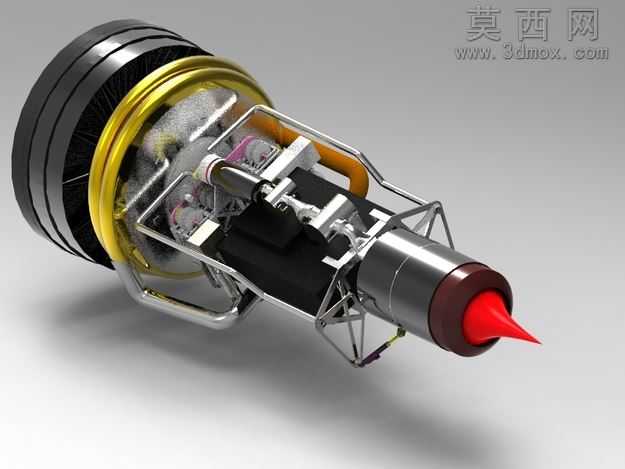

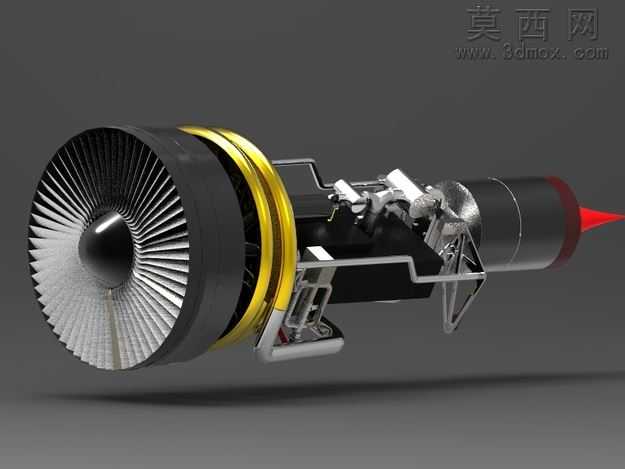

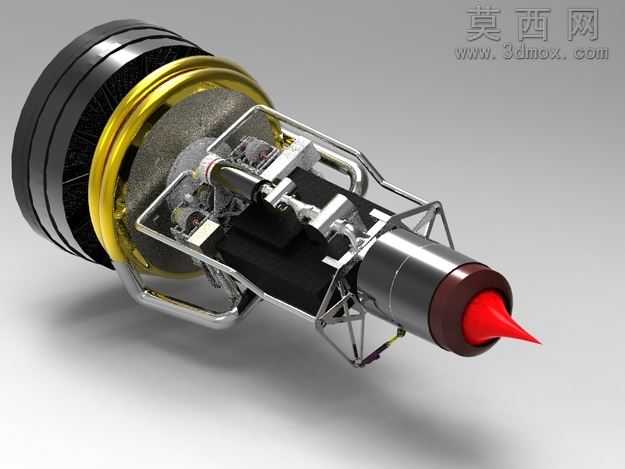

本作品为双操作模式航空动力装置的三维建模设计成果，建模阶段围绕动力装置的双工况运行逻辑展开结构搭建，首先完成前部涡轮风扇组件的精细化建模，对每一片扇叶的翼型曲面做连续曲率调整，保证扇叶根部与轮毂的衔接处无几何破面，还原轴流风机的真实叶片排布角度，同时对进气锥的流线型曲面做曲率连续处理，匹配进气道的气动外形要求。中部机匣部分采用分层建模逻辑，外层承力机匣做金属哑光质感处理，两道金色装饰环采用金属镀金材质参数调整，通过粗糙度与金属度参数的搭配还原亮面金属的反光效果，机匣内部的支撑结构、管路走线均按照真实航空动力装置的排布逻辑做1:1比例还原，每一处固定支架的弯折角度、连接点位都做了装配约束校验，保证各部件不存在干涉问题。后部燃烧室与喷口部分针对火箭模式的运行需求做独立结构设计，主燃烧室作为完全独立的密封组件单独建模，喷口处的调节结构做可动装配预留，红色尾焰标识部分采用半透明自发光材质，通过调整透明度与发光阈值模拟高温射流的视觉效果。设计思路上围绕大气内喷气模式与高空火箭模式的切换需求搭建结构，在大气工况下前部涡轮组件吸入空气完成压缩燃烧，依靠喷气推力提供动力，在65K英尺以上的缺氧工况下，切换至自带氧化剂的火箭模式，通过密封结构阻断前部进气道，依靠独立燃烧室的氧化剂与燃料燃烧提供动力，实现跨工况的动力输出。渲染阶段采用影棚级布光方案，主光源从侧上方打亮涡轮扇叶的金属纹理，辅助光源勾勒机匣金色环带的高光轮廓，暗部补光避免支架等细小结构出现死黑区域，背景采用渐变灰色调突出动力装置本身的结构细节，材质调整上针对不同部件做差异化处理：涡轮扇叶采用高温合金材质参数，还原金属表面的细微磨砂质感，管路部分采用不锈钢亮面材质，固定螺栓做镀锌金属的质感区分，密封胶圈采用黑色橡胶材质，通过粗糙度参数调整还原橡胶的哑光漫反射效果，整体模型经过几何错误检查，所有曲面均做闭合处理，可直接用于结构展示、原理演示等场景。
