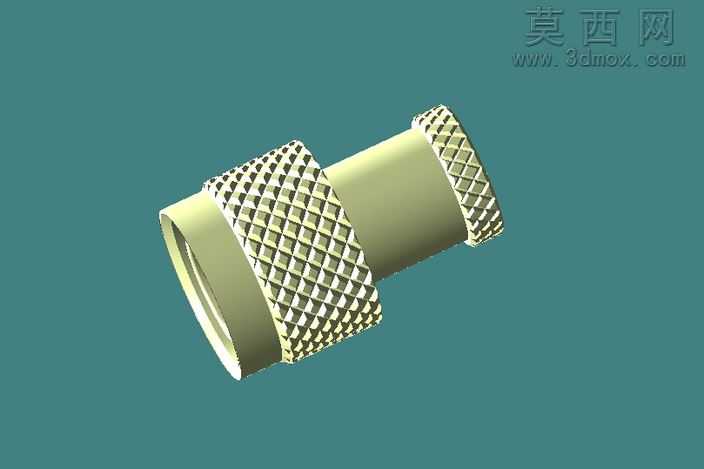

滚花纹理外螺纹连接接头三维设计

本作品为滚花纹理外螺纹连接接头的三维建模成果，建模阶段以实际工业接插件的尺寸规范为基准，首先通过旋转凸台指令构建接头的主体回转基体，精准把控两端不同直径的筒体同轴度，确保内孔与外圆的尺寸公差符合接插配合要求，避免后续装配出现干涉或松脱问题。针对接头表面的防滑滚花结构，建模时先绘制单个菱形滚花齿的截面轮廓，通过圆周阵列结合轴向线性阵列的方式完成全表面滚花特征的排布，同时对滚花齿的棱边做微小圆角过渡处理，还原真实机加工滚花的触感与视觉效果，避免尖锐棱角带来的失真感。两端的外螺纹特征采用符合国标公制螺纹规范的参数生成，精准还原螺纹牙型角、螺距与牙深细节，保证螺纹连接结构的工程参考价值。材质设置阶段，为接头赋予哑光金属黄铜材质，调整材质的漫反射、粗糙度与金属度参数，还原铜质机加工零件经过去毛刺处理后的温润金属质感，滚花区域因表面凹凸结构带来的光影明暗变化也通过材质细分参数做了适配，让滚花的立体感在渲染效果中充分呈现。渲染环节采用柔和的侧上方主光源搭配环境补光，既清晰展现接头的整体轮廓与结构比例，也让滚花纹理的凹凸细节、筒体表面的金属光泽、螺纹的牙型层次都得到充分展现，避免强光过曝或阴影过重遮挡结构细节。设计过程中充分考虑该类接头的实际使用场景，滚花区域的宽度、网纹密度都参考了手动拧转操作的人机需求，保证手动操作时的摩擦力足够，不会出现打滑问题；两端筒体的壁厚、内孔的台阶结构都按照流体或信号传输类接头的通用规范设计，内部流道/通道做平滑过渡处理，减少介质或信号传输的损耗。整体建模过程严格遵循机械零件建模的参数化逻辑，所有特征尺寸均可编辑调整，方便后续根据不同的使用场景修改接头的直径、长度、螺纹规格、滚花参数，适配不同的接插需求，模型的结构完整性高，无破面、重叠面等建模问题，既可以作为产品设计的参考原型，也可用于机械结构教学、接插件选型参考、装配模拟演示等场景。
