立式手动快速夹钳工装夹具设计

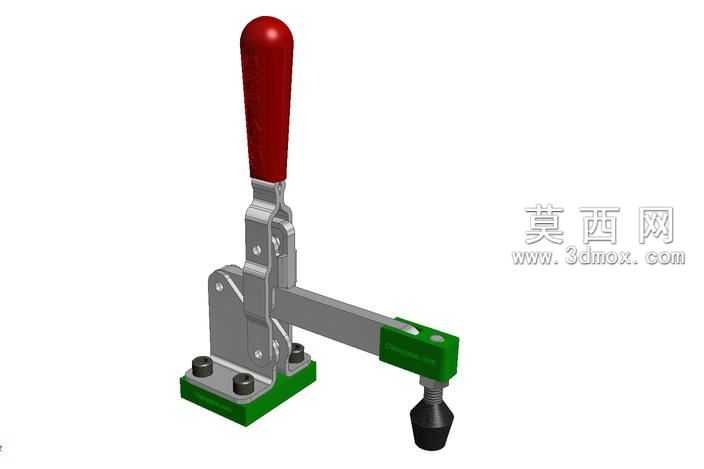

本模型为立式手动快速夹具，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差配合要求，对各活动铰接部件预留合理装配间隙，确保模拟实际操作时的开合动作顺畅无卡滞。模型整体采用自下而上的装配建模思路，先分别完成底座、铰接支架、操作手柄、压臂、压头、复位弹簧等单个零件的特征建模，再通过同轴、重合、平行等装配约束完成整体组装，同时对铰接位置添加角度限位约束，还原夹具的开合行程范围。材质渲染方面，底座与金属铰接结构件采用镀锌钢材材质参数，设置哑光金属质感，表面添加细微的喷砂纹理还原真实五金件的表面处理效果；操作手柄采用红色酚醛塑料材质，添加轻微的磨砂质感与高光是反射，模拟工业操作件的防滑握感；压头位置采用黑色橡胶材质，设置低反光的柔面质感，还原夹紧时的防滑缓冲特性；底部安装块的绿色部分采用聚氨酯包胶材质，区分不同功能部件的视觉差异。结构设计上，该夹具利用连杆机构的死点自锁原理，当操作手柄下压至锁紧位置时，连杆机构越过死点形成机械自锁，可在无外力持续作用下保持稳定夹紧力，避免加工过程中出现松脱、跑位的问题；压臂采用加长悬臂设计，可适配不同高度的工件装夹需求，压头采用可调节螺纹结构，能够根据工件厚度微调夹紧行程，底座预留四个沉头安装孔，可通过螺栓快速固定在工作台面或工装板上。设计过程中充分考虑人机操作合理性，手柄长度经过力矩优化，操作人员仅需施加较小的下压力即可获得足够的夹紧力，操作便捷省力，同时整体结构无突出尖锐棱角，所有铰接位置均做圆角过渡处理，降低操作过程中的磕碰风险。该夹具结构紧凑，夹紧力稳定，可广泛应用于工件焊接、装配、机加工等工序的快速定位装夹场景，有效提升生产装夹效率。
