间歇传动用槽轮式分度机构三维设计

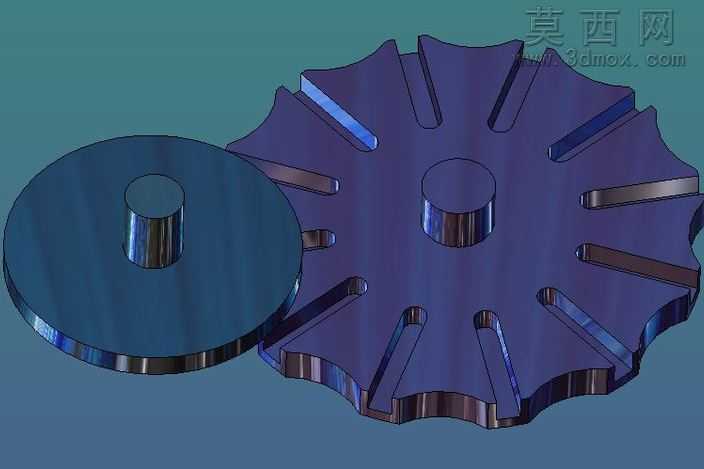

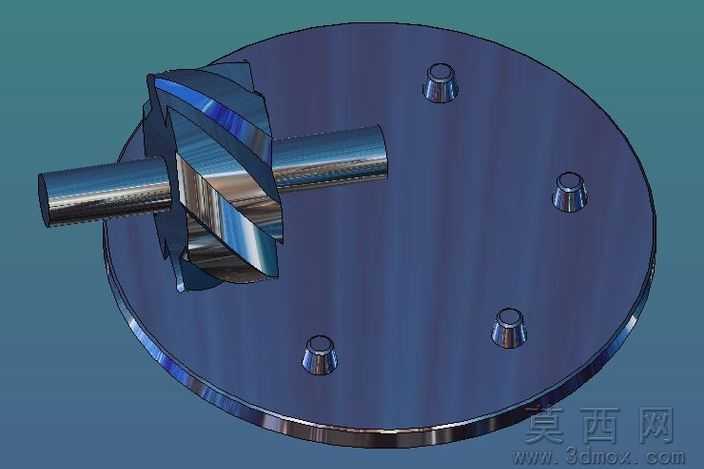

本作品为间歇运动场景设计的槽轮式分度机构三维模型，全程采用三维参数化建模方式完成，建模过程中严格遵循机械设计的公差配合规范，对每一处结构尺寸都做了合理性校验，确保各部件装配后无干涉、可实现预设的运动逻辑。模型整体由分度槽轮组件、主动拨盘轴、安装定位基板、定位销柱四个核心部分构成，建模时先绘制各零件的二维草图，通过拉伸、旋转、切除等基础特征命令生成基体，再对轴类零件的轴肩过渡、槽轮的槽口导角、定位销的锥面结构做精细化处理，还原真实机械零件的工艺细节。材质渲染阶段，对金属零部件赋予了抛光合金钢材质，调整了材质的反射率、粗糙度与环境贴图参数，让金属表面呈现出真实的冷加工金属光泽，安装基板赋予了发蓝处理的钢材质感，区分不同零件的表面处理工艺，同时添加了柔和的环境光与定向补光，避免模型表面出现过曝或死黑区域，清晰展现每一处结构细节。结构设计上，主动拨盘带有圆弧锁止面与圆柱拨销，当拨销随主轴转动进入槽轮的径向槽时，锁止面脱开，槽轮被拨销带动完成固定角度的转位，当拨销脱离径向槽后，锁止面卡入槽轮的凹弧面，将槽轮精准锁止在固定位置，实现周期性的间歇分度动作，安装基板上均匀布置的五个锥头定位销，用于将分度机构固定安装在设备机架上，保证机构运行时的稳定性。设计思路围绕间歇运动的精准定位、运行平稳性展开，槽轮的槽数根据常用的分度需求做了适配，拨销与槽口的配合间隙控制在合理范围，既保证传动时无卡滞，又尽可能减小分度定位的间隙误差，锁止弧的半径与同心度经过反复校核，确保锁止状态下槽轮不会出现窜动，可广泛应用于自动化转位工位、间歇送料机构等需要固定角度间歇传动的机械场景，模型的各零件均为可编辑的参数化特征，使用者可根据实际使用需求调整槽数、中心距、轴径等参数，快速适配不同的设计工况。
