列车车钩耦合器AARE型结构设计

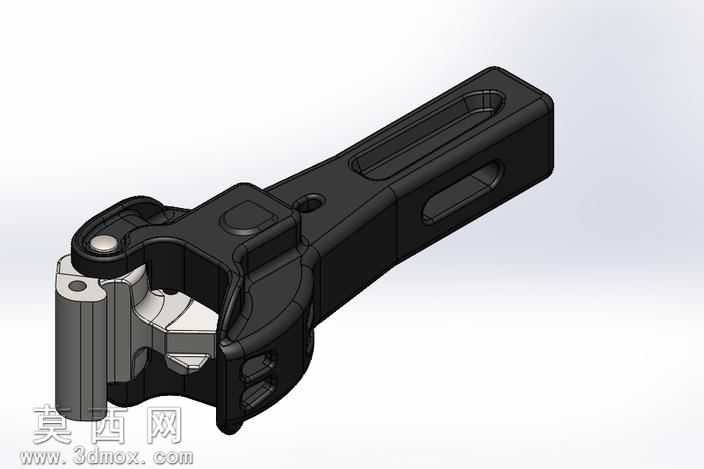

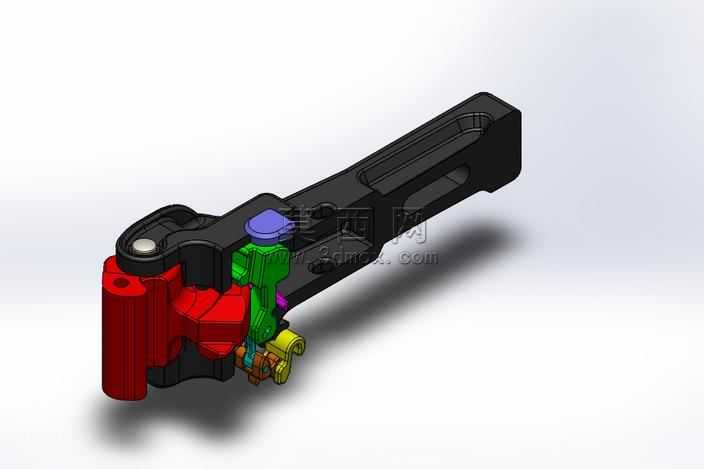

本作品为列车用AARE型耦合器三维结构设计，建模过程遵循机械零部件正向设计逻辑，首先依据轨道交通车辆连接部件的功能需求拆解整体结构，将耦合器划分为握持臂、锁止机构、连接端头、调节槽位四大核心模块，在三维建模软件中先绘制各模块的二维轮廓草图，通过拉伸、切除、倒角、圆角等基础特征命令构建基础实体，再对铰接部位、锁止卡扣、减重槽等细节结构做精细化特征处理，确保各部件的装配间隙符合机械设计公差要求。材质渲染阶段，针对耦合器不同部件的实际用材做区分设置：握持臂主体采用高强度工程塑料材质，添加细微的磨砂颗粒纹理，调整材质粗糙度至0.6、反射率0.15，还原工程塑料哑光耐磨的视觉特性；内部金属锁止构件、铰接销轴采用铸钢材质，设置金属基础色为深灰哑光，在铰接活动面添加轻微的磨损质感，还原金属部件长期使用的真实状态；连接端头的金属对接面做轻度抛光处理，粗糙度设置为0.2，突出金属接触面的加工精度。结构设计上充分考虑耦合器的实际使用功能：握持臂上的长条形调节槽可适配不同安装位置的固定需求，臂身的镂空减重槽在保证结构强度的前提下降低部件整体重量，前端的环抱式锁止结构可实现与对接部件的快速卡合与解锁，铰接部位的销轴连接预留了合理的活动间隙，保证锁止机构可顺畅转动完成开合动作，整体结构无冗余设计，各部件之间的装配关系完全符合实际生产装配逻辑，可直接用于结构验证、教学演示或产品开模前的数字样机校验。建模过程中对所有圆角、倒角做了统一规范处理，避免出现尖锐棱角，既符合机械加工的工艺要求，也还原了实际产品的外观细节，渲染阶段采用柔和的工作室光源，从三个不同角度打光突出部件的结构轮廓与材质差异，最终呈现的三维模型结构完整、细节丰富，精准还原了AARE型列车耦合器的真实形态与功能结构。
