隐身武装直升机概念造型三维设计

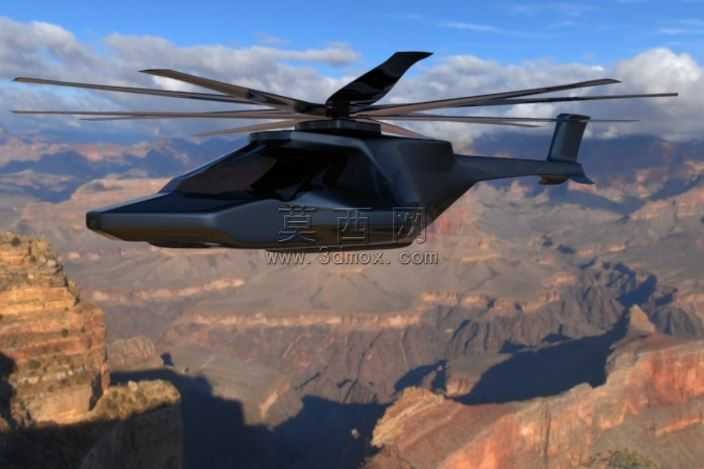

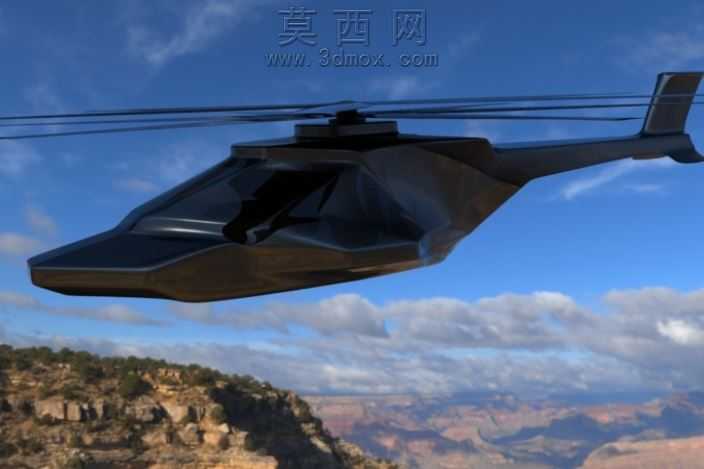

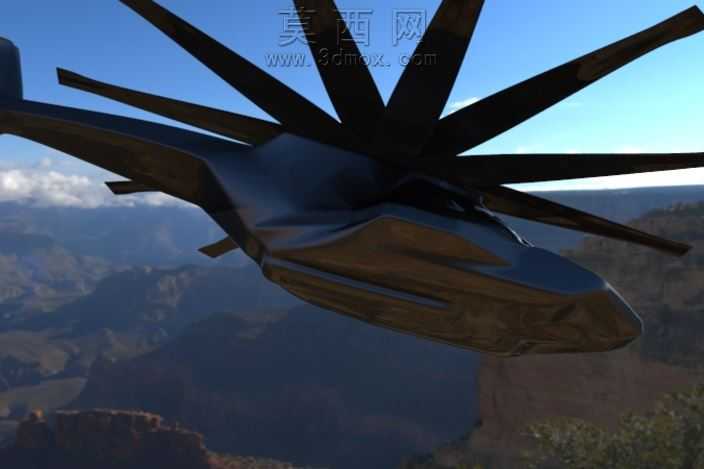

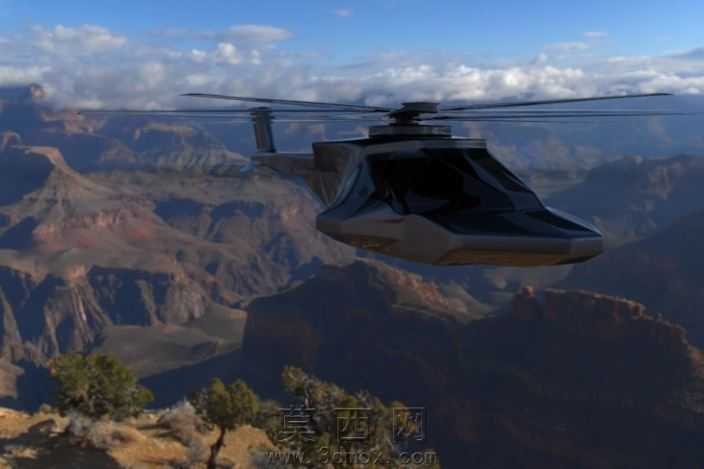

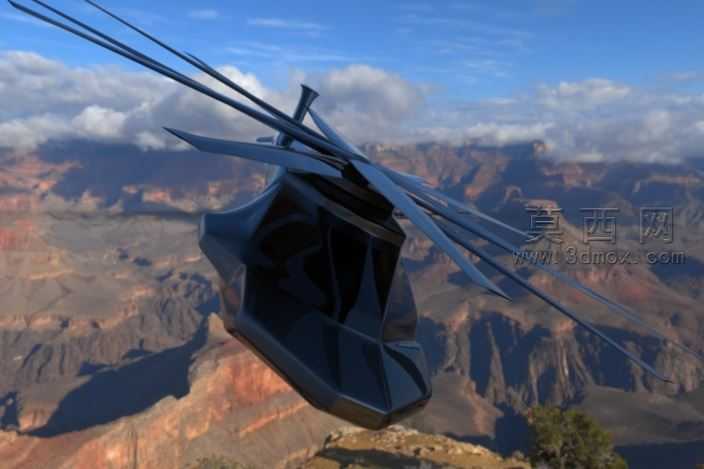

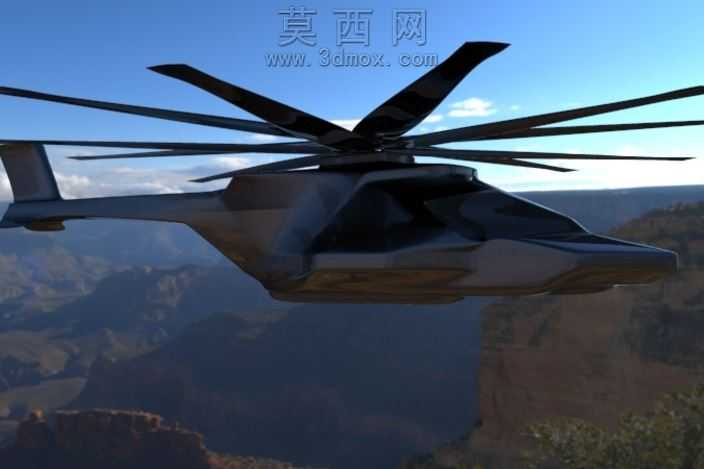

本作品为隐身直升机概念三维建模设计，整体围绕低可探测性气动需求展开造型构建，建模阶段优先梳理隐身飞行器的棱面折角逻辑，将机身整体拆分为机头多棱边座舱段、中部动力舱段、尾部涵道尾梁段三大主体模块，通过曲面与平面的平滑衔接减少雷达反射腔体结构。建模过程中对旋翼系统做了适配隐身设计的简化处理，主旋翼桨叶采用后掠翼型截面建模，桨毂位置做了全包覆整流罩结构，避免裸露机械结构形成强雷达反射源；机身侧面采用连续倾斜棱面设计，从机头尖部延伸至尾梁末端的折边线条统一对齐，消除垂直于雷达入射方向的平直界面，座舱盖采用一体化镀金镀膜玻璃的材质预设，建模时做了与机身棱边完全齐平的接缝处理，无突出框架结构。材质渲染阶段，整机机身采用哑光吸波涂层材质，调整材质粗糙度参数模拟隐身涂层的低反光特性，避免镜面反射形成光学信号暴露；旋翼桨叶添加半哑光复合材质，尾喷口位置预设了红外抑制结构的内置通道，渲染时通过暗部材质弱化排气口的视觉存在感。结构设计上参考了新一代隐身直升机的布局特征，取消了传统外露的水平尾翼，将安定面结构整合进倾斜尾梁的棱面结构中，起落架采用全收放式内置舱设计，建模时预留了舱门开合的结构缝隙，保证整体外形的连续完整性。设计思路围绕“猎人”的隐蔽突袭定位展开，整体造型压低正面投影面积，机头采用尖锐楔形造型优化高速飞行的减阻效果，同时兼顾前向雷达隐身性能，机身下部做了内倾收窄处理，降低地面防空雷达的探测反射截面，渲染场景选取峡谷山地飞行环境，通过蓝天与山体的环境光反射，验证机身哑光材质在复杂自然光环境下的低可视效果，整体模型无多余外露构件，所有气动面均遵循隐身设计的平行原则，棱边角度统一控制在预设的倾斜范围内，保证雷达波能够被集中反射到非威胁方向，实现低空突防的隐蔽作战需求。
