迷你杠杆式张力门锁三维结构设计

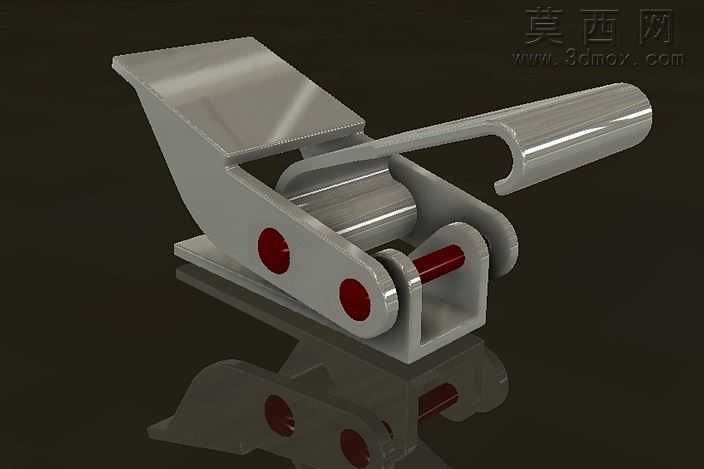

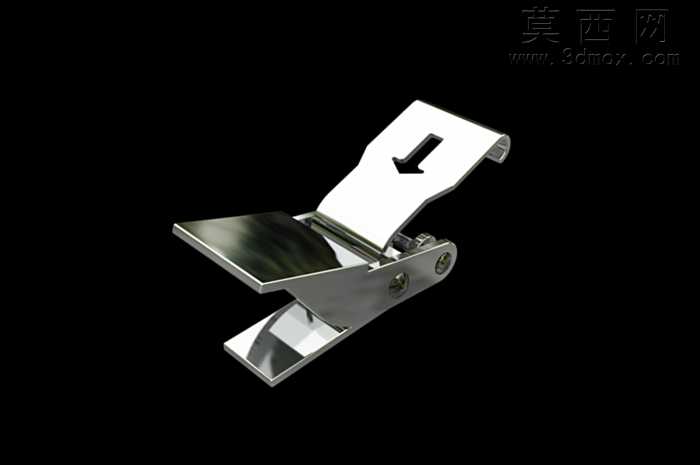

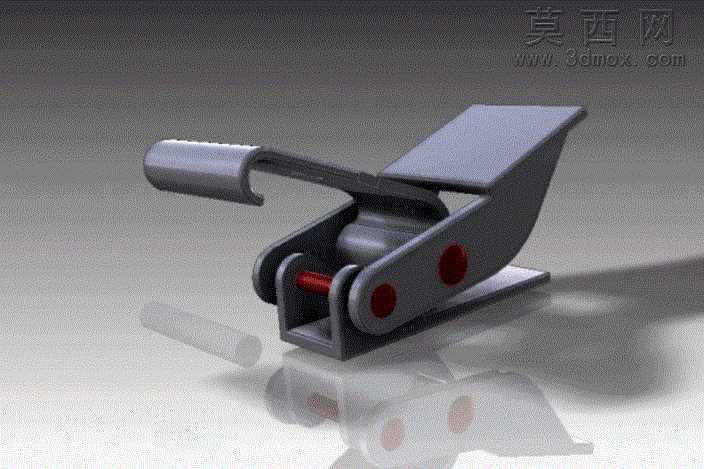

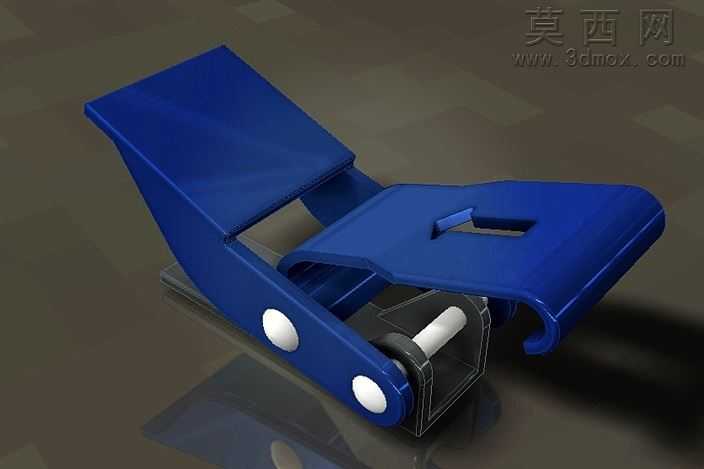

本作品为迷你型杠杆式张力门锁的三维数字化模型，建模过程中严格遵循机械五金件的设计规范，以等比例还原实物的装配关系与功能逻辑为核心目标。建模阶段首先完成整体功能逻辑的拆解，将门锁划分为按压操作手柄、联动摆臂、锁体基座、铰接销轴、张力复位组件五个核心功能模块，各模块独立完成草图绘制后再进行装配约束，确保各活动部件的运动行程与实际使用状态完全匹配。模型构建全程采用参数化建模方式，对铰接孔位、销轴直径、摆臂转角等关键尺寸进行参数绑定，可根据实际安装需求快速调整尺寸参数，适配不同厚度的门板或箱体安装场景。材质与渲染环节，针对金属冲压件的材质特性进行精细化调整：锁体主体采用哑光冷轧钢材质，设置适度的表面粗糙度与细微颗粒质感，还原五金件经冲压成型后的表面肌理；铰接销轴与复位组件采用表面氧化处理的红色金属材质，与主体深灰色金属形成清晰的视觉区分，便于快速识别活动铰接位置；按压手柄表面增设细密的防滑滚花纹理，既还原实物的防滑操作设计，也通过纹理细节提升模型的真实感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，突出零件的轮廓转折与结构层次，底部添加弱反射地面，呈现模型放置状态下的自然倒影，弱化生硬的阴影边界，让整体渲染效果清晰展示各部件的装配关系。结构设计上，该门锁采用杠杆压紧的张力锁止原理，通过按压手柄带动联动摆臂转动，摆臂末端的压紧结构可在锁止状态下提供持续的张紧压力，确保门扇或箱盖闭合后无松动间隙；铰接位置采用同轴销轴连接，各转动副预留合理的装配间隙，既保证活动部件转动顺畅无卡滞，也避免间隙过大导致的锁止晃动问题；复位结构内置在锁体基座内部，在手柄不受外力时可自动带动锁体回到锁止位置，实现闭合即锁的便捷操作。整体模型结构紧凑，体积小巧，既可以作为小型箱体、设备舱门的锁止配件使用，也可作为教学案例展示杠杆机构、张力锁止的机械原理，模型的各零件可单独导出用于工程图生成、3D打印验证或运动仿真分析，完整还原了迷你张力门锁从结构设计到外观呈现的全流程细节。
