层叠式MASTER大师挂锁三维建模作品

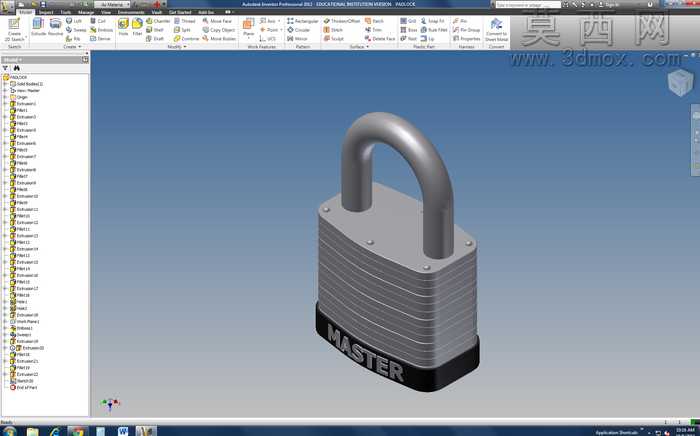

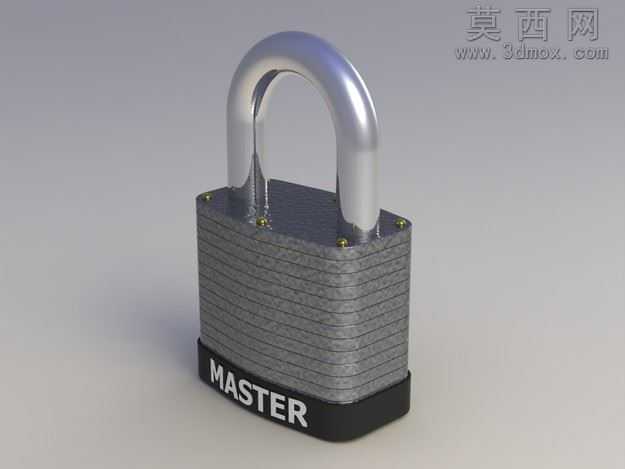

本作品为层叠式大师挂锁的三维数字化建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了经典层叠挂锁的全部结构细节。建模初期先梳理挂锁的整体结构逻辑，将产品拆分为锁梁、层叠锁身、底部标识底座三个核心模块，遵循自上而下的设计思路先搭建整体尺寸框架，再逐步细化各部件的细节特征。锁梁部分采用圆弧过渡的U型结构建模，通过扫掠命令生成等径金属杆体，对锁梁与锁身配合的插接端做了精准的尺寸匹配，预留出锁止结构的装配间隙，还原金属锁梁的流畅曲面形态，避免生硬棱角破坏产品的真实质感。锁身部分是本次建模的核心细节区域，针对层叠式挂锁的多层金属片堆叠结构，采用阵列命令生成等距分布的层叠片体，每一层片体的边缘都做了微小的圆角处理，还原金属冲压片材的边缘工艺特征；同时在锁身正面的对应位置，通过凸台命令构建出固定层叠片的铆钉点位，每颗铆钉都做了半球形端头处理，精准还原实物的铆接固定结构，层与层之间预留了符合实际装配的微小缝隙，避免模型出现失真的一体融合效果。底部黑色底座部分，先通过拉伸命令构建底座的基础轮廓，再对底座边缘做斜角过渡处理，通过包覆特征在底座正面刻制MASTER品牌标识，还原品牌挂锁的标志性外观细节。材质渲染阶段，针对不同部件匹配对应的材质属性：锁梁与层叠锁身部分赋予磨砂金属材质，调整金属粗糙度参数模拟镀锌钢材的哑光金属质感，还原五金锁具的耐磨表面处理效果；底部底座赋予硬质黑色塑料材质，调整材质的反光度与粗糙度，模拟工程塑料的哑光质感，与金属锁身形成清晰的材质区分。整体建模过程严格遵循实物的装配逻辑，各部件之间的配合关系完全符合实际挂锁的结构原理，所有特征均采用参数化驱动，可根据需求调整锁体尺寸、层叠数量、锁梁粗细等参数，模型曲面流畅无破面，特征树逻辑清晰，可直接用于产品结构展示、五金配件教学演示、锁具产品外观方案迭代等场景，完整还原了经典层叠挂锁的工业设计美感与结构细节。
