跨河铁路钢桁架桥梁三维建模作品

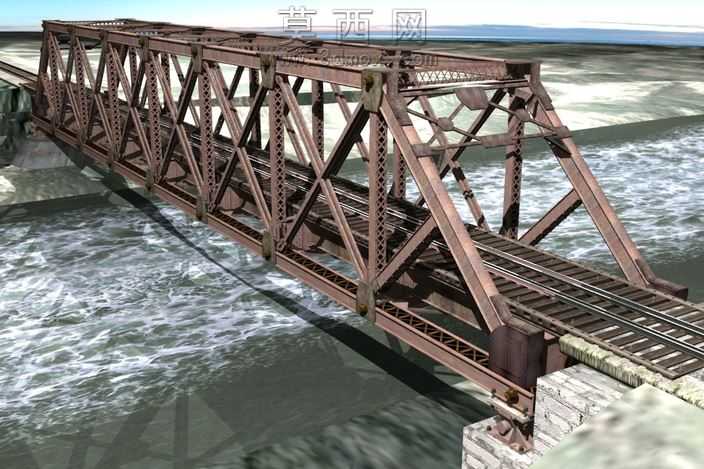

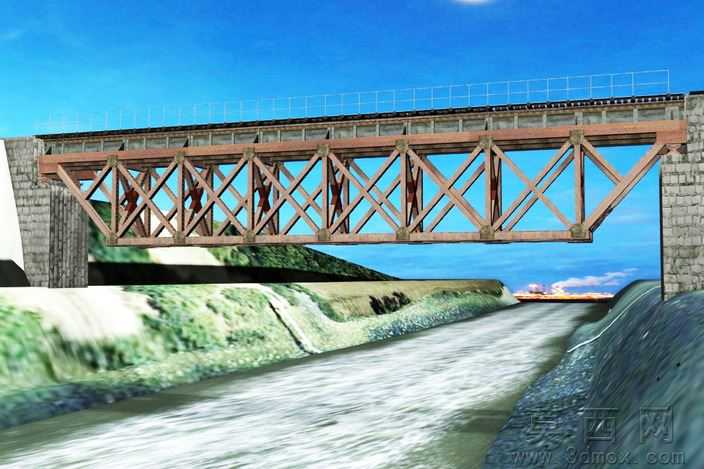

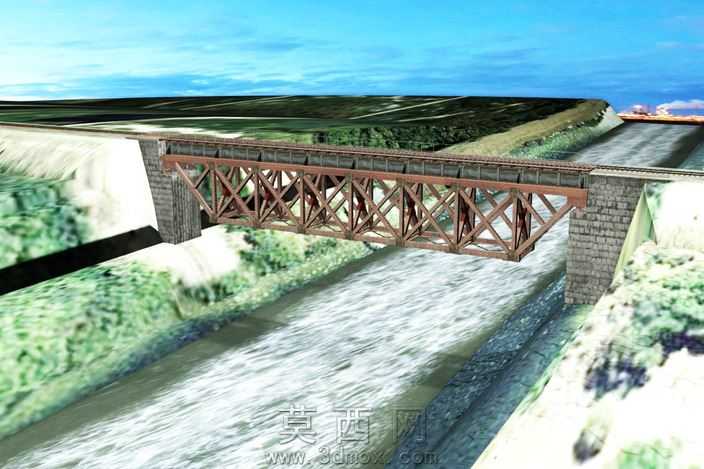

本作品以跨河铁路钢桁架桥梁为原型完成全三维建模与场景渲染，整体建模过程严格遵循工程结构的真实比例逻辑，首先完成桥梁主体承载结构的搭建：钢桁架梁体采用模块化拼接建模思路，将单节桁架单元作为基础建模模块，逐一完成弦杆、腹杆、节点连接板的结构建模，所有杆件的截面尺寸、节点连接位置均参考真实铁路钢桥的构造规范设置，拼接完成后整体梁体的长度、高度比例与两端桥墩的支撑位置完全匹配，还原了简支钢桁架桥的受力结构特征。两端支撑桥墩采用石砌材质的结构建模，通过块石堆叠的几何排布模拟真实条石砌筑的桥墩形态，桥墩底部与河道岸坡的衔接位置做了自然过渡的结构处理，还原了岸坡护坡的倾斜角度与块石护面的结构细节。场景部分完成了自然河道与周边环境的建模，河道水体采用动态纹理模拟流动水面的光影效果，岸坡的积雪覆盖层通过材质分层与几何凹凸处理，还原了积雪覆盖下的岸坡质感，远景天空采用渐变 HDR 环境贴图，匹配晨昏时段的自然光照角度，让整体场景的光影投射符合真实环境的光照逻辑。材质设置上，钢桁架梁体采用做旧锈蚀钢材材质，通过粗糙度贴图、锈蚀纹理贴图叠加，还原户外长期使用的钢结构表面氧化锈蚀的质感，石砌桥墩采用毛石材质，通过凹凸贴图模拟石块拼接的缝隙与表面粗糙质感，水体材质设置了合适的透明度、反射率与折射参数，模拟自然河水的半透明反光效果，积雪材质设置了高漫反射、低粗糙度的参数，还原积雪表面柔和的漫反射光影特征。整体设计围绕桥梁检验的场景需求搭建，完整还原了桥梁结构与周边环境的空间关系，可用于桥梁检查流程的可视化演示、桥梁结构认知教学等场景，建模过程中对结构连接细节、材质质感表现、场景光影匹配都做了精细化调整，保证整体模型的结构合理性与视觉真实度。
