带限位凸缘的滑动轴套三维结构设计

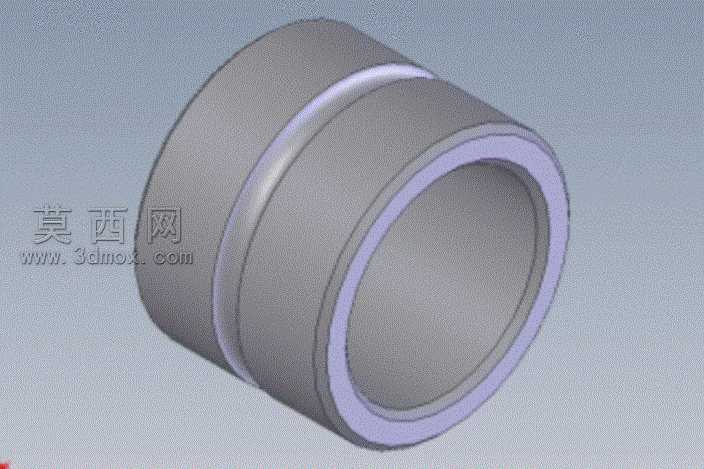

本作品为带限位凸缘的滑动轴套三维建模成果，建模过程依托三维参数化设计软件完成，整体采用回转体特征为基础构建逻辑，首先绘制轴套的轴向截面轮廓草图，通过旋转凸台特征生成轴套的基体结构，精准控制轴套的内外径尺寸、轴向总长度以及壁厚参数，保证轴套的基础回转精度符合装配使用要求。在基体结构完成后，针对轴套外侧的两道环形凸缘结构进行单独特征构建，通过拉伸凸台或者旋转切除的组合方式，精准定位凸缘的轴向位置，控制凸缘的径向突出高度与轴向宽度，这两道凸缘作为轴套安装时的轴向限位结构，可在装配入轴承座孔后实现轴向位置固定，避免轴套工作过程中出现轴向窜动，保障轴系运转的稳定性。材质设置方面，针对轴套主体赋予耐磨合金材质，模拟常用滑动轴套的锡青铜或者粉末冶金材质质感，调整材质的漫反射、粗糙度参数，还原金属零件的亚光金属质感，对轴套的内孔工作面与凸缘端面赋予略低的粗糙度参数，模拟精加工后的工作面状态，区分非加工外圆面与加工配合面的质感差异。渲染阶段采用柔和的环境光搭配定向主光源，突出轴套的回转曲面轮廓与凸缘的结构层次，避免光影过强遮盖结构细节，同时添加微弱的环境反射效果，让金属材质的表现更贴近真实工业零件的视觉效果。结构设计上，轴套内孔为光滑圆柱面，作为与轴颈配合的滑动工作面，保证足够的接触面积以分散接触面压力，外圆面为光滑圆柱面用于和安装座孔实现过盈或者过渡配合，两道环形凸缘分别位于靠近轴套两端的位置，既可以起到轴向定位作用，也可以在轴套受压时分散端面的接触应力，避免轴套端部出现应力集中导致的变形损坏。设计过程中充分考虑滑动轴套的实际使用场景，在尺寸参数设置上预留了合理的配合公差余量，内孔与外圆的同轴度通过草图约束与特征对齐得到严格保证，凸缘的端面与轴套轴线的垂直度也通过特征参考的关联设置实现精度控制，确保模型导入工程图模块后可以直接生成符合生产要求的加工图纸，也可直接导入装配环境完成与轴、轴承座等周边零件的虚拟装配验证。
