杆端关节轴承连接组件三维结构设计

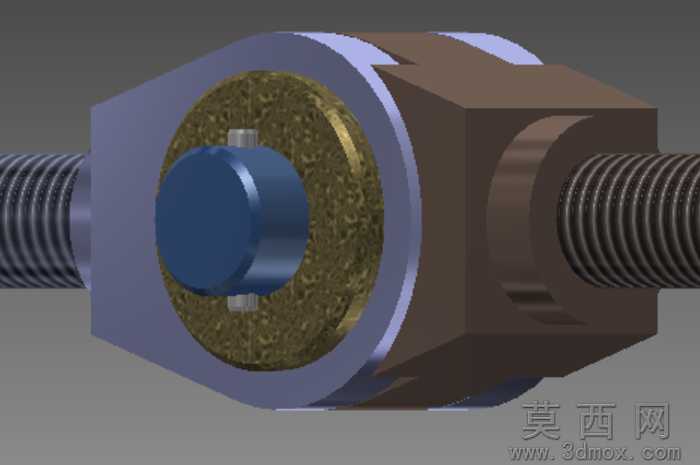

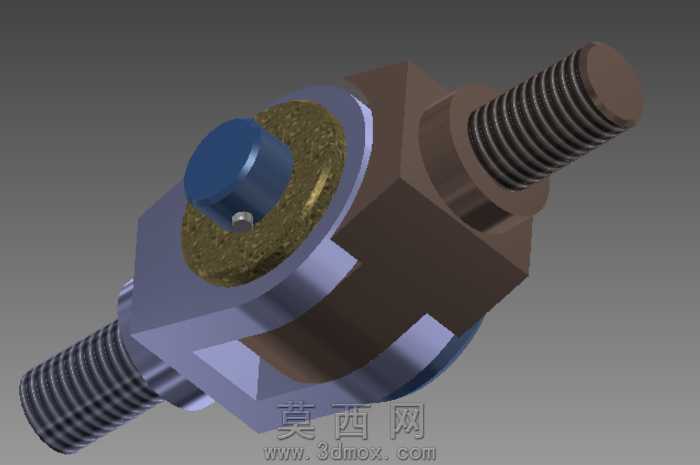

本作品为杆端关节铰接连接组件的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先分别完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的配合公差符合机械设计的常规标准。从结构设计来看，组件主体包含带内螺纹的杆端主体、铰接轴承外圈、自润滑衬垫层、中心铰接销轴、两端锁紧限位结构以及两侧外螺纹传动杆，其中铰接部分采用球面配合结构，可实现一定角度范围内的偏摆转动，适配多方向的载荷传递需求，两侧的外螺纹杆可与其他传动部件实现螺纹连接，方便在整套传动机构中完成快速装配与拆卸。材质与渲染表现方面，建模过程中为不同零件匹配了贴合实际工业应用的材质属性：两侧螺纹杆采用调质合金钢材质，渲染时表现出金属冷加工后的哑光银灰质感，表面还原了精密车削加工后的螺纹纹理细节；杆端主体外壳采用高强度铸钢材质，渲染为深棕褐色的铸造成型质感，边缘做了合理的倒角与圆角处理，避免应力集中的同时还原真实零件的工艺特征；轴承外圈采用淬硬轴承钢材质，呈现淡蓝紫色的金属光泽，表面粗糙度设置较低以表现精加工后的光滑质感；内部衬垫层采用铜基自润滑复合材料，渲染出黄铜材质的粗糙颗粒质感，还原含油轴承衬垫的多孔结构特征；中心销轴端盖采用蓝色工程塑料与金属嵌件结合的材质，区分不同功能部件的视觉表现。设计思路上，该组件重点还原了关节铰接结构的自由度特性，建模时对球面配合的接触区域做了精准的曲面拟合，确保转动副的运动范围符合实际产品的参数，同时对螺纹部分采用精确的螺旋扫描建模，而非简单的贴图表现，可直接用于后续的工程图导出、干涉检查以及运动仿真分析，整体模型的细节还原度较高，各零件的壁厚、过渡圆角、锁紧结构的尺寸都参考了通用工业杆端关节轴承的标准参数，既保证了视觉上的真实感，也具备实际工程参考价值，可用于机械原理教学、传动机构方案演示以及相关产品的设计参考。
