异形卡槽式机械连接零件结构设计

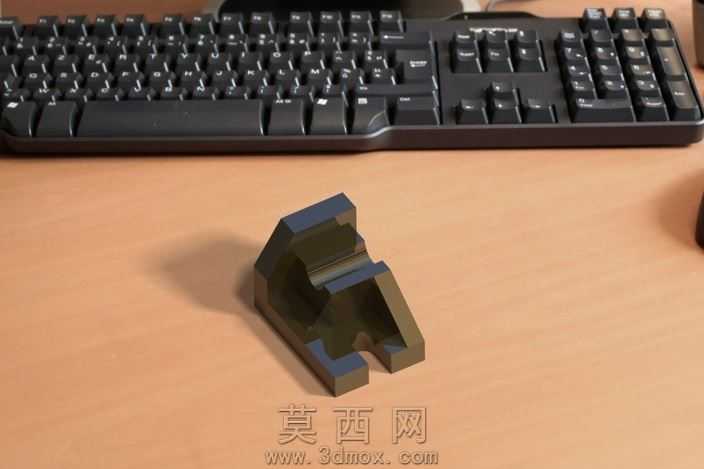

本作品为一款异形卡槽式机械连接零件，采用三维参数化建模方式完成全结构设计，建模过程中以SolidWorks为核心工具，通过草图绘制、特征拉伸、切除放样、圆角过渡等操作完成实体构建，全程遵循机械加工的工艺合理性要求，避免出现无法脱模、无法铣削的不合理结构。模型整体采用对称式布局设计，主体为带斜向支撑的块状基座，基座一侧开设开放式U型卡槽，卡槽内壁设置有定位凸台结构，可与配套构件实现快速卡接定位，无需额外辅助定位件即可完成初步装配；零件另一侧设置有阶梯式安装面，可通过螺栓紧固的方式与设备主体框架完成固定连接，安装面处预留有沉头孔位，可保证螺栓安装后端面平整无凸起，避免干涉其他相邻构件的运动轨迹。材质设计上模拟了常用的45号钢发黑处理效果，渲染阶段采用哑光金属材质，调整材质粗糙度参数模拟真实机加工零件的表面质感，场景搭建时采用桌面办公环境作为展示背景，搭配柔和的侧方打光，清晰呈现零件的棱角结构与卡槽的内部轮廓，阴影参数调整为软阴影模式，避免生硬阴影遮挡零件的细节特征。设计思路围绕快速装配、定位精准的需求展开，针对小型机械设备内部的构件连接场景，优化了传统连接零件需要多螺栓紧固、装配效率低的问题，通过卡槽与凸台的配合实现预定位，仅需单颗螺栓即可完成最终锁紧，大幅提升装配环节的作业效率；建模过程中对所有棱边做了R0.5的圆角处理，既避免零件加工后出现锐边毛刺造成装配划伤，也可降低零件受力时的应力集中系数，提升零件的长期使用疲劳强度。模型的所有尺寸参数均遵循机械设计公差标准，关键配合面预留了合理的装配公差间隙，可直接导出工程图用于实际加工生产，卡槽的深度、凸台的高度尺寸均经过装配干涉校验，确保与配套构件装配时无卡滞、无松动，满足工业场景下的使用强度要求。
