脚座安装型液压缸三维结构设计

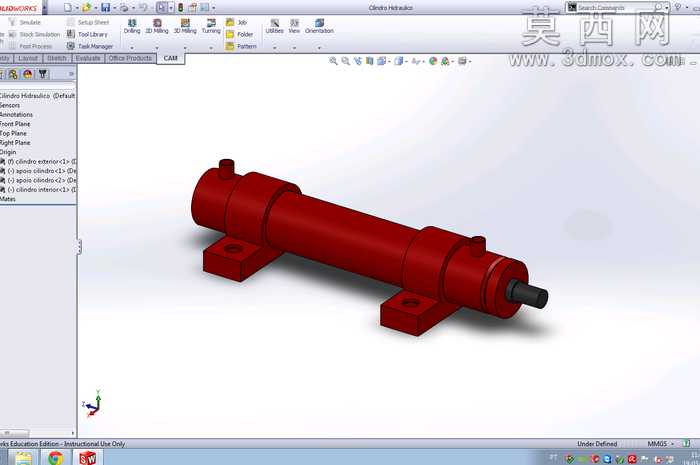

本作品为脚座安装式液压缸的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循液压元件的通用设计规范与实际加工装配逻辑开展。建模初期先梳理液压缸的核心组成结构，依次完成缸筒、端盖、带安装脚座的缸底、活塞杆、活塞、进出油口接头、密封安装槽位等独立特征的构建，每一个结构特征的尺寸比例都参考常规中低压液压缸的行业通用参数设定，保证各部件之间的装配间隙符合实际工程要求，避免出现结构干涉的问题。在建模操作上，优先采用草图驱动特征的方式搭建基础实体，通过拉伸、旋转完成缸筒、活塞杆等回转类主体结构的制作，再通过切除拉伸构建密封槽、油道、安装孔位等细节结构，对脚座的安装定位面、活塞杆伸出端的轴肩、端盖的连接螺栓孔位等关键装配位置，都做了精准的尺寸约束，保证模型的可装配性与工程参考价值。材质与渲染环节，针对液压缸的实际应用场景做了对应设置：缸体外表面做了工业防锈漆的哑光红色材质效果，还原工业液压元件的常见涂装质感；活塞杆部分做了镀硬铬的亮面金属材质，突出活塞杆表面精加工的高光金属特性；安装脚座的底面做了轻微的磨砂质感处理，模拟铸件加工后的表面状态；进出油口的接头部分做了发黑处理的深色金属材质，区分不同部件的加工工艺差异。渲染时采用柔和的工业环境光，搭配软阴影效果，清晰呈现出缸体各段的轴肩结构、脚座的加强筋过渡、活塞杆与端盖的配合位置等细节，让模型的结构层次清晰可辨。设计思路上，这款脚座安装式液压缸主要面向水平安装的液压驱动场景，两个对称分布的安装脚座可以通过螺栓直接固定在设备安装基面，保证油缸工作时的稳定性，缸体上的两个进出油口分别对应无杆腔与有杆腔，可通过液压油的流向切换实现活塞杆的伸出与回缩动作，模型完整还原了液压缸的装配关系，可用于液压系统原理演示、设备布局参考、相关液压传动教学场景使用，各部件的结构都做了合理简化，在保证核心结构完整的前提下避免了冗余特征，提升了模型的通用性与可编辑性。
