乘用车子午线轮胎参数化三维设计作品

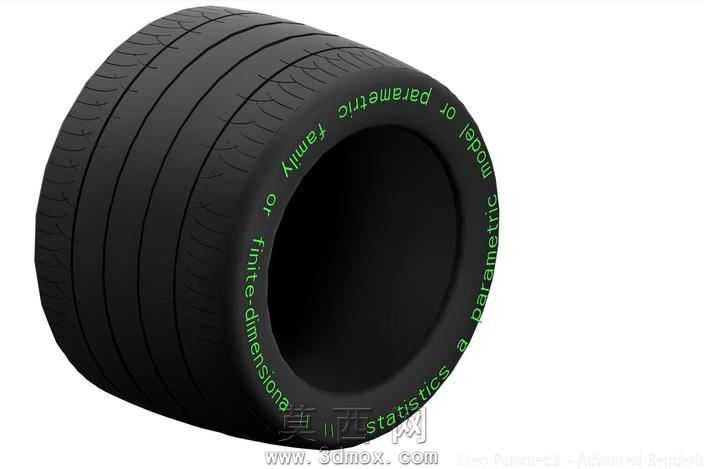

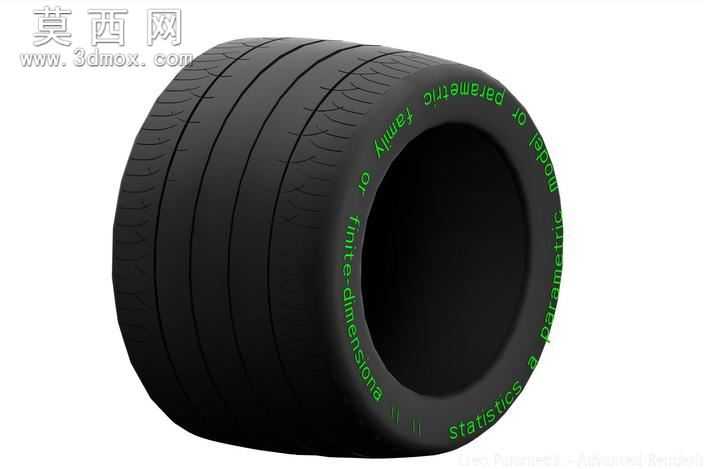

本作品为乘用车配套子午线轮胎的参数化三维设计成果，建模过程依托参数化设计逻辑搭建全尺寸关联体系，可通过调整核心参数快速适配不同规格的轮胎设计需求，大幅提升同品类产品的设计迭代效率。建模阶段首先完成轮胎整体轮廓的草绘搭建，精准还原轮胎断面的弧形轮廓、胎圈的加厚结构、胎侧的过渡曲面，通过旋转特征生成轮胎基础胎体结构，确保胎体的壁厚分布符合实际橡胶轮胎的生产工艺要求，胎圈位置的刚性结构区域做了单独的厚度强化处理，匹配轮胎安装轮辋时的贴合精度需求。胎面花纹建模采用阵列结合特征切除的方式完成，针对乘用车轮胎的静音、排水、抓地性能需求，设计了多组纵向主排水沟槽与横向细花纹槽，纵向沟槽采用连续贯通的弧形结构，保障湿滑路面行驶时的排水效率，横向花纹做了变节距排布设计，可有效降低轮胎滚动过程中的花纹共振噪音，花纹沟槽的边角做了微小的圆角过渡处理，还原真实轮胎生产中的脱模工艺特征，避免尖锐结构导致的应力集中问题。胎侧区域的标识特征采用包覆投影结合拉伸切除的方式制作，将标识文字精准映射到胎侧的弧形曲面上，还原真实轮胎胎侧的品牌、规格标识的呈现效果。材质渲染阶段针对橡胶材质的特性做了专项调试，胎面橡胶采用哑光深黑色材质，添加了细微的颗粒质感模拟橡胶表面的细微粗糙纹理，还原轮胎橡胶的半哑光漫反射特性，胎侧区域的橡胶材质略微提升反光度，区分胎面与胎侧的橡胶配方差异，胎侧标识采用亮绿色哑光材质，与黑色橡胶胎体形成清晰的视觉区分。整体模型严格遵循真实轮胎的结构比例，胎面的弧度、胎侧的厚度、胎圈的直径尺寸均参考量产乘用车子午线轮胎的参数设定，可用于汽车底盘装配匹配验证、轮胎性能仿真分析、产品展示渲染等多种场景，参数化的建模逻辑支持使用者快速调整轮胎的断面宽度、扁平比、轮辋直径、花纹深度等核心参数，快速生成不同规格的轮胎模型，无需重复进行基础建模工作，大幅降低同系列产品的设计工作量。
