凯迪拉克车标造型徽章三维设计作品

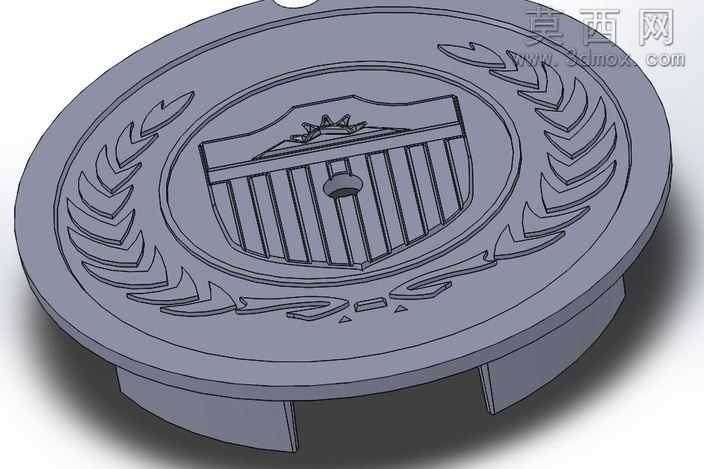

本作品为汽车品牌标识主题的徽章三维建模设计，整体采用圆形浮雕式结构设计，建模阶段以SolidWorks为核心工具，首先通过草图绘制勾勒徽章的外轮廓基准，确定圆形主体的直径尺寸与底部卡扣的安装定位基准，保证徽章可适配对应轮毂盖的安装卡位需求。建模过程中优先处理外圈的月桂叶浮雕纹理，通过阵列、放样、拉伸切除等特征命令，逐片还原叶片的弧度与层叠关系，保证每片叶片的形态自然流畅，纹理深浅一致，避免出现特征变形或曲面破面的问题。中心区域的盾形品牌标识是建模的核心难点，首先绘制盾形的外轮廓草图，通过拉伸凸台建立盾形的基底，再分别处理盾形内部的竖条格栅纹理、顶部的皇冠造型细节，以及中心的安装定位孔结构，所有浮雕特征的凸起高度保持统一，确保整体视觉层次协调。底部的卡扣结构采用对称式设计，通过拉伸凸台与切除命令完成卡扣的卡位造型，保证卡扣的尺寸精度，满足实际装配的过盈配合需求。材质渲染阶段采用哑光金属质感的材质参数，模拟锌合金压铸后的磨砂金属效果，调整环境光与漫反射参数，让浮雕纹理的明暗层次清晰呈现，突出徽章的立体质感。设计过程中严格遵循徽章类装饰件的工艺要求，所有浮雕边角均做微小圆角处理，避免出现尖锐棱角，既符合压铸生产的脱模要求，也提升了成品的触感与安全性。整体结构分为外层装饰圈、中部月桂叶浮雕环、中心盾形标识区、底部安装卡扣四个部分，各部分衔接自然流畅，曲面过渡顺滑无突兀棱角，既还原了品牌标识的经典视觉元素，也满足了作为轮毂装饰徽章的实际安装使用需求，建模过程中所有特征均保留参数化设计记录，可根据实际生产需求调整尺寸比例、浮雕深度与卡扣规格，适配不同车型的安装尺寸要求。
