手动柠檬榨汁器模具结构三维设计

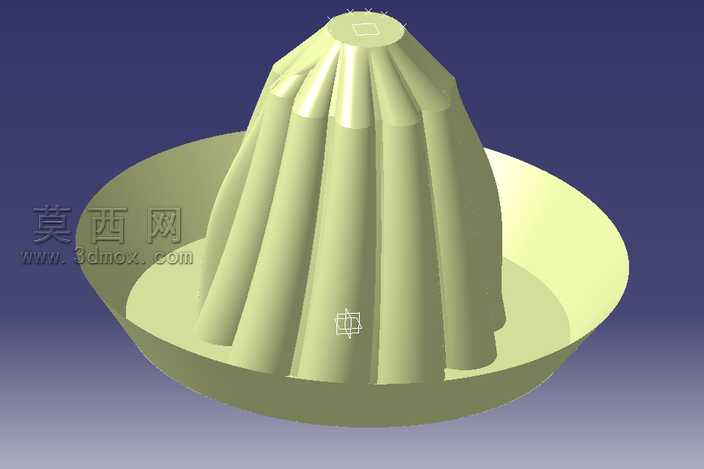

本作品为手动柠檬榨汁器的成型模具三维设计，整体采用CATIA软件完成全参数化建模，建模过程严格遵循注塑模具设计规范，先完成榨汁器成品的结构逆向推导，再拆分出对应的模仁成型结构。模型整体分为上部凸模成型区与下部凹模盛接区两个核心部分，上部凸模对应榨汁器的棱锥挤汁头结构，建模时精准还原了挤汁头周向均匀分布的8道纵向凸棱结构，每道凸棱的拔模斜度经过反复校验，既保证注塑成型时的顺利脱模，又能让成品凸棱具备足够的结构强度，在挤压柠檬时不会发生形变断裂；凸模顶部的小平面定位结构也做了精准还原，对应成品挤汁头顶端的平面定位区，可保证注塑时熔体填充的均匀性。下部凹模对应榨汁器的环形盛接盘结构，建模时将盛接盘的圆弧过渡曲面做了G2连续处理，保证成型后成品的盛接盘内壁光滑无折角，既方便果汁汇流，也能减少注塑时的应力集中问题。材质渲染部分采用了常用的食品级PP塑料哑光质感，整体色调为淡黄绿色，还原了民用食品器具常用的配色方案，渲染时添加了柔和的环境光，清晰展现出模具各结构的曲面过渡与棱线细节，没有出现结构穿模、曲面破面的问题。设计思路上，该模具结构针对手动榨汁器的使用场景做了针对性优化：挤汁头的凸棱高度与弧度经过反复调整，既保证能充分刺破柠檬果肉纤维提升出汁率，又避免棱边过于尖锐划伤使用者；盛接盘的深度与边缘弧度做了适配调整，可容纳单颗柠檬挤出的全部果汁，不会出现果汁溢出的问题；整体模具的分型面设置在盛接盘与挤汁头的衔接平面处，分型线隐蔽，成型后成品的合模痕不影响外观与使用体验。建模过程中对所有壁厚做了均匀化处理，整体壁厚控制在2.5mm，既节省注塑原料，也能避免因壁厚不均导致的注塑缩痕、翘曲等成型缺陷，各转角处都做了R0.5-R2的圆角过渡，进一步提升模具的使用寿命与成品的结构强度。
