带限位套的细长轴类注塑模具型芯

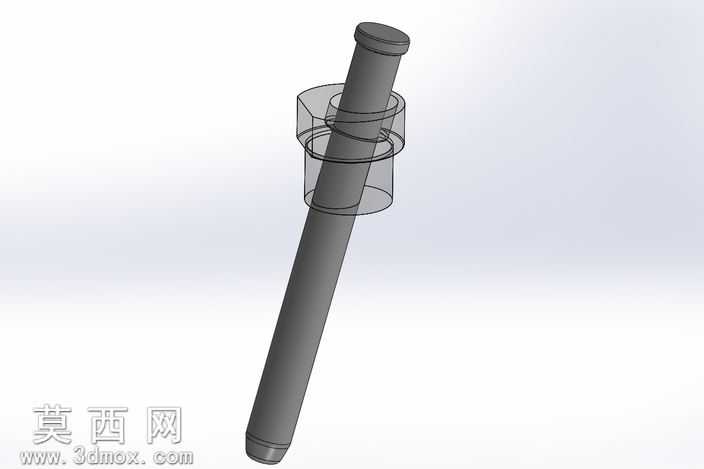

细长轴类型芯在注塑生产中最容易出现的问题，是开模顶出时受侧向包紧力偏移，长期反复受交变载荷后根部出现疲劳断裂，连带刮伤模腔内壁造成批量产品飞边超差。这款型芯在杆身中段增设了一体式限位衬套结构，衬套与模架内的导向孔采用H7/f6小间隙配合，合模时衬套先滑入导向孔完成径向定位，再让型芯前端进入型腔，从根源上抵消细长杆悬伸过长带来的挠度变形风险。

型芯头部做了15度微小倒角，避免合模时硬接触啃伤型腔入口的封胶面，杆身靠近顶端的位置预留了0.02毫米的单边避空位，减少和塑料熔体的接触面积，降低开模时的包紧力，也能减少长期生产中表面被腐蚀性气体侵蚀的面积。尾端的凸台做了R0.5的圆角过渡，没有尖锐应力集中点，安装时凸台卡入模架的定位槽内，周向不会发生转动，避免长期受熔体冲刷出现偏心磨损。

衬套和杆身的衔接位置没有做直角衔接，而是留了0.3毫米的退刀槽，车削加工时不会让砂轮在衔接处留下接刀痕，热处理淬火时也不会因为截面骤变产生淬火裂纹。杆身表面粗糙度要求达到Ra0.8，抛光时顺着轴向走刀，不会留下周向刀痕导致产品脱模时出现拉伤。尾端端面做了0.1毫米的凹心处理，安装时和压板的接触更平稳，不会因为端面微小凸起导致型芯安装倾斜。

实际试模验证时，这款型芯在连续生产三万模次后，杆身径向跳动量仍能控制在0.01毫米以内，没有出现常见的粘模、拉花、断裂问题，衬套的磨损量也远低于预期，日常维护只需要定期在衬套和导向孔的配合面涂抹高温润滑脂，不需要频繁拆换型芯，能有效降低模具的停机维护时间。针对不同流动性的塑料原料，只需要调整衬套和杆身的配合间隙，就能适配PP、ABS、PC等多种常用注塑材料的生产需求，不用重新制作整根型芯，大幅降低模具改造成本。
