150毫米棉条注塑成型模具结构设计

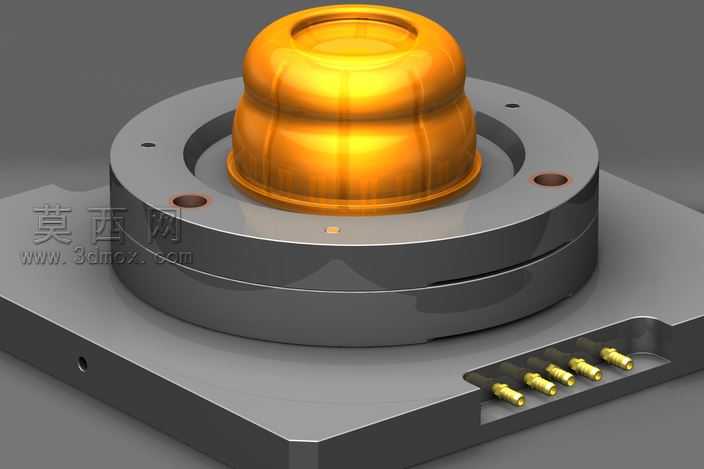

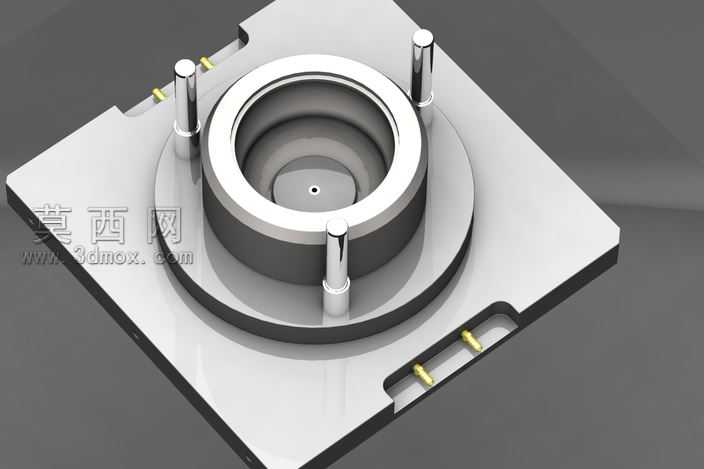

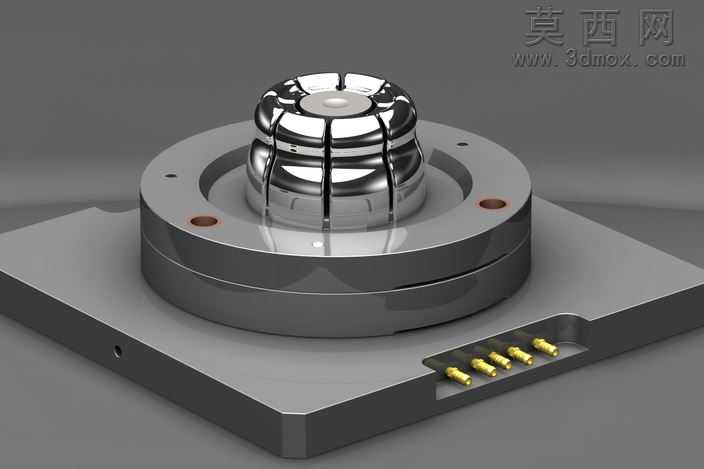

本作品为150毫米规格棉条的注塑成型模具三维设计成果，建模阶段采用参数化设计思路完成全结构搭建，首先根据棉条产品的外观尺寸与成型需求，拆分出型腔、型芯、模架、定位结构、冷却接口等独立建模模块，逐一完成特征绘制后进行装配约束校验，确保各部件开合模行程无干涉、定位精度匹配注塑生产的公差要求。渲染环节针对不同部件匹配对应材质属性：上下模架部分采用哑光磨砂钢材材质，调整金属粗糙度参数还原工业模具的厚重金属质感，表面做细微的划痕与氧化质感处理，避免塑料感失真；型腔成型部分采用高抛光镜面金属材质，调高反射率与高光强度，还原模具型腔经过精磨抛光后的亮面金属效果，精准呈现型腔内部的分瓣式成型结构特征；模架侧边的黄铜接头部件单独赋予黄铜金属材质，调整暖金色金属反射参数，与主体钢材材质形成明确的视觉区分，清晰展示冷却或气路接口的位置与形态。结构设计上，该模具采用两板模基础结构，圆形型腔居中布置在方形模架上，模架四角设置定位销孔与安装沉孔，保证模具安装到注塑机时的定位精度；型腔部分采用分瓣式成型结构，对应棉条产品的分段外观造型，分模线沿产品外观棱线布置，避免成型后产品表面出现明显夹线影响外观质量；模架侧边预留的黄铜接头为冷却回路接口，可接入温控介质保证成型过程中型腔温度均匀，减少产品成型后的收缩变形问题。设计过程中优先考虑生产实操的便利性，开合模方向沿产品轴向垂直布置，顶出结构对应产品底部平面设置，保证顶出过程受力均匀，避免产品顶出变形；各部件的连接螺丝孔、定位槽都做了标准化参数设计，可直接匹配标准模架配件，降低模具加工与装配的成本，整体结构紧凑，模架尺寸适配常规中小型注塑机的安装规格，可直接用于后续的模具加工生产参考。
