红针精准绘制椭圆的机械绘图装置

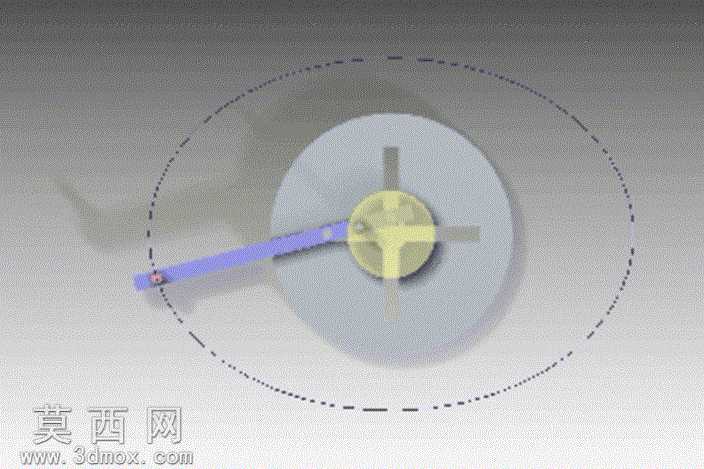

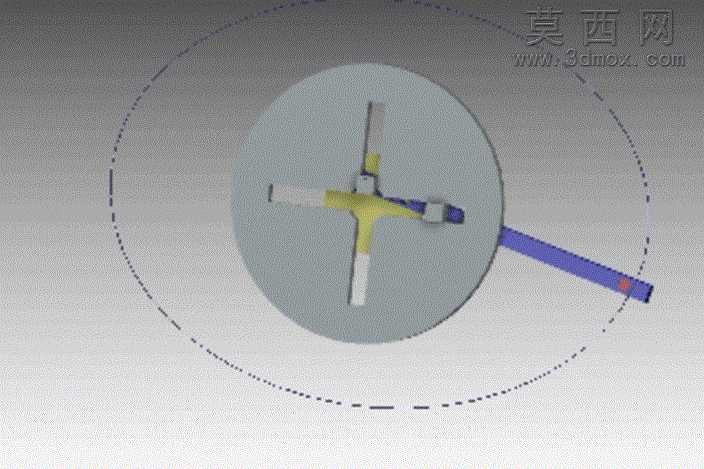

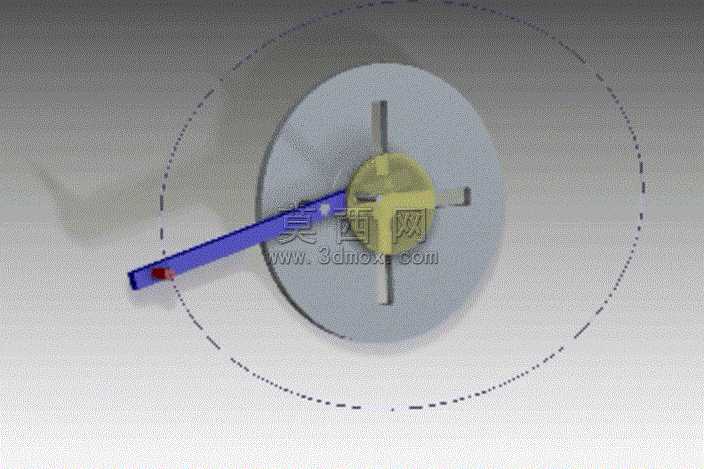

传统手工绘制椭圆时，常出现长短轴偏差、轨迹衔接错位的问题，靠圆规拼接或徒手勾勒的椭圆，很难满足机械制图、教具演示里对轮廓精度的要求，这款绘图装置正是针对这类现场绘图痛点设计。从结构优化视角看，装置核心的回转盘与摆臂配合处，特意预留了0.02mm的径向间隙，既避免摆臂回转时出现卡滞，也不会因间隙过大导致红针轨迹出现抖动偏移。回转盘中心的十字定位凸台，能快速对齐纸面的椭圆中心基准，不需要额外打定位孔，减少绘图前的准备工序，凸台表面做了磨砂防滑处理，按压时不会在纸面留下压痕。摆臂上的红针固定座采用偏心锁紧结构，更换不同粗细的绘图针时，只需要拧动侧面的锁紧螺钉就能完成固定，不需要拆卸整根摆臂，锁紧后红针的针尖与摆臂回转中心的同轴度误差控制在0.01mm以内，从根源上避免轨迹出现偏心误差。摆臂与回转盘的连接销轴做了淬硬处理，长期反复回转也不会出现磨损松旷，销轴端部的挡圈采用嵌入式安装，不会突出摆臂表面剐蹭纸面。装置底座的边缘做了倒圆角处理，放置在绘图板上时不会硌伤板面，底座底部贴有薄橡胶垫，绘图过程中装置不会随摆臂的回转出现滑移。红针的伸出长度可以通过固定座上的微调螺钉调节，适配不同厚度的绘图纸张，避免针尖过深划破纸面，或是过浅导致轨迹模糊。回转盘上的虚线刻度环，能直观显示摆臂的回转角度，绘制不同离心率的椭圆时，只需要调整摆臂上红针固定座的位置，就能快速得到对应参数的椭圆轮廓，不需要反复计算轨迹坐标。装置的所有运动部件都做了轻量化处理，摆臂采用铝合金材质，既保证结构刚度，也减少回转时的惯性力，手动操作时手感轻盈，不会因为惯性过大导致轨迹末端出现过冲。连接部位的润滑槽隐藏在配合面内侧，加注润滑脂后不会溢出污染纸面，长期使用也能保持回转顺畅。针对教学演示场景，装置的各个部件都做了色彩区分，回转盘为浅灰色、摆臂为紫色、定位凸台为明黄色，课堂演示时学生能清晰观察到各个部件的运动关系，理解椭圆轨迹的生成原理，不会因为部件颜色相近看不清传动逻辑。红针采用耐磨的硬质合金笔尖，长期绘制也不会出现针尖磨钝的问题，绘制出的椭圆线条粗细均匀，长短轴的尺寸误差能控制在0.1mm以内，完全满足手工绘图、教具演示的精度要求。
