工业接线式控制器壳体结构设计

项目分类:通用机械零部件 发布时间:2016-03-20 ID:97573

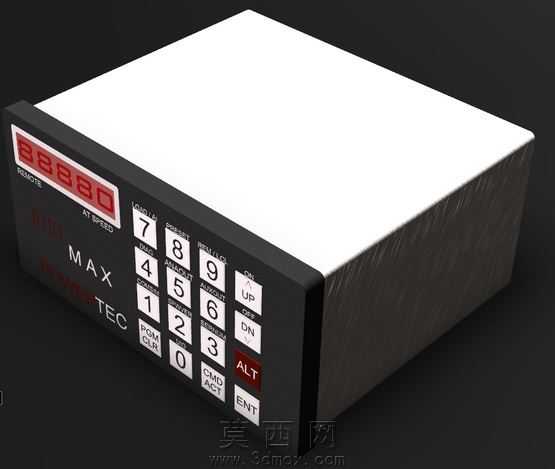

  • 工业接线式控制器壳体结构设计

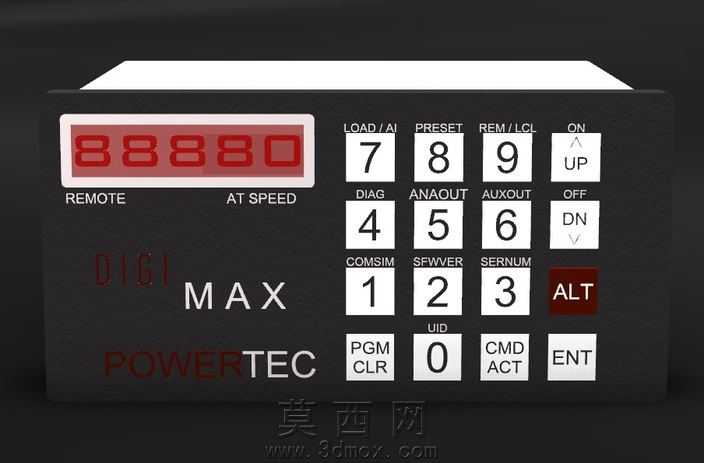

  • 工业接线式控制器壳体结构设计
  • 工业接线式控制器壳体结构设计

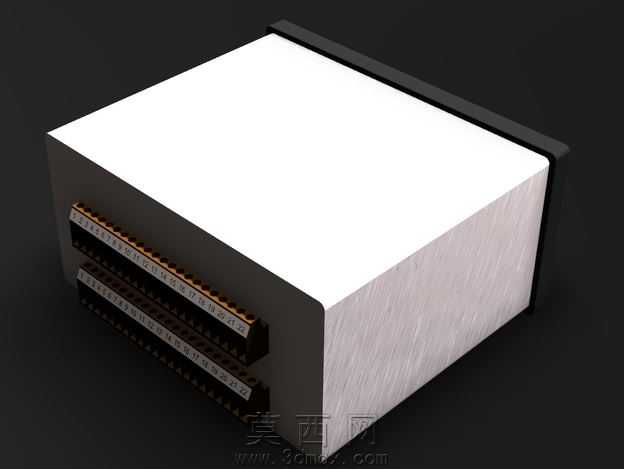

工控现场的控制器安装常遇到接线端受力偏移、壳体密封失效的问题,这款控制器的结构设计从加工适配角度做了针对性的细节打磨。壳体采用直角拼接的盒体结构,顶面与侧面的拉丝纹理面做了0.2mm的错位止口,铣削加工时能直接靠工装定位一次装夹完成侧边端子槽的开铣,不用二次找正,避免了多工序装夹带来的端子排安装孔位同轴度偏差。前端双层接线端子排的安装槽做了1°的拔模斜度,注塑成型时顶针受力均匀,不会出现槽口边缘缺料、飞边过厚的情况,端子排卡入后能靠侧边的微凸筋实现过盈配合,不用额外打胶固定,后期现场更换端子模块时直接撬出即可,维护效率提升不少。壳体后侧的安装翻边做了沉头孔的倒角处理,沉头深度比标准螺丝头厚度大0.15mm,安装时螺丝头完全没入翻边内,不会突出表面刮伤相邻布线的绝缘层,也避免了多台设备并排安装时螺丝互相干涉的问题。顶面的光面区域预留了0.3mm的丝印下沉位,铭牌粘贴后不会因为现场擦拭、积灰摩擦导致标识脱落,下沉位的边缘做了R0.5的圆角过渡,清洁时抹布不会勾住铭牌边角。壳体内部的走线槽做了不等高的分隔筋,强电接线侧的筋位比弱电侧高2mm,能避免布线时强弱电线缆交叉堆叠,减少信号干扰的隐患,分隔筋的顶部做了圆弧导角,穿线时不会割破线缆外皮。端子排的接线孔位对应壳体外侧的标识槽做了对位标记,加工时直接靠模具上的定位柱实现孔位与标识的一一对应,不会出现接线标识错位导致的现场接错线问题。壳体的拼接缝处做了内嵌的密封胶条槽,胶条嵌入后不会突出壳体表面,安装时靠上下盒体的压紧力实现IP40级的防护,能阻挡车间内的金属碎屑、浮尘进入壳体内部,避免电路板短路故障。所有棱角位置都做了小圆角处理,没有尖锐的铣削残留边,现场安装调试时不会划伤操作人员的手部,也减少了运输过程中边角磕碰掉漆的概率。
