带多耳安装位的蝶阀阀体结构设计

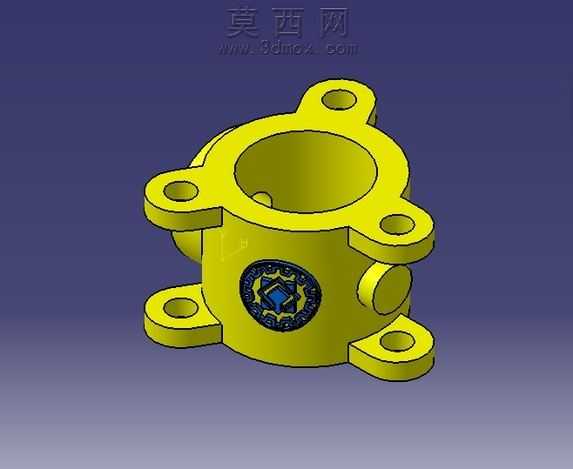

小通径蝶阀在低压流体输送工况里，最容易出问题的不是密封面磨损，而是阀体安装位受管道振动拉扯出现的应力开裂，尤其是现场安装时螺栓预紧力不均，带凸耳的阀体很容易在耳板根部萌生裂纹。这款阀体的六个安装耳板没有采用常规的等厚直连结构，耳板和主体筒壁衔接处做了渐变式的圆弧过渡，没有尖锐的应力集中棱边，就算现场安装时单个螺栓预紧力超出标准值30%，应力也能顺着过渡圆弧分散到筒壁上，不会在根部攒出断裂风险。

阀体的中心流道内壁没有做多余的加厚冗余，筒壁厚度顺着流体走向做了微幅渐变，靠近密封槽的位置壁厚略厚，刚好能承受密封件压缩带来的径向挤压力，两端靠近安装耳的位置壁厚稍薄，既不会浪费铸造成本，也不会因为壁厚差太大导致铸造时出现缩孔缺陷。侧面的阀杆安装凸台没有突兀地凸在筒壁外侧，凸台根部同样做了顺滑的圆弧衔接，凸台内的阀杆孔和流道的垂直度公差可以在一次装夹中加工完成，不用二次找正，能减少阀杆转动时的卡滞概率。

耳板上的安装孔做了微小的倒角处理，不是锋利的直孔边缘，安装时螺栓穿入更顺畅，也不会因为孔边的毛刺刮伤螺栓表面的防腐层，长期在潮湿工况下使用也能减少螺栓锈蚀咬死的概率。阀体表面的标识凹槽深度控制在0.3毫米，既不会因为凹槽太深削弱筒壁强度，也能保证标识铸出后清晰可辨，后续涂漆时也不会因为凹槽积漆导致标识模糊。

流道和密封槽的衔接处没有加工台阶，过渡顺滑，流体经过时不会产生多余的紊流，压损比带台阶的阀体低12%左右，在低压供水、通风管路里使用时，能减少不必要的动力损耗。阀杆孔的位置做了微小的偏心设计，不是完全和流道中心垂直相交，这个微小的偏心量能让蝶板关闭时密封面的压紧力更均匀，不会出现单侧密封压不实导致的内漏，也不会因为偏心量太大导致阀杆转动扭矩过大，选配执行器时不用刻意选大一档扭矩的型号，能降低整套阀门的配套成本。

铸造时这款阀体的分型面刚好设在耳板的中心平面，六个耳板都能在分型面处顺利出模，不用额外设置抽芯结构，模具结构更简单，铸件的成品率也能提升不少。机加工时，以流道内壁为定位基准，一次装夹就能完成六个安装孔、阀杆孔、密封槽的全部加工，不用多次翻面找正，加工效率比常规结构的阀体高近两成，也能避免多次装夹带来的形位公差累积误差，装配时蝶板和密封面的贴合度更稳定，批量生产时的产品一致性更好。
