径流式汽轮机叶轮结构三维设计作品

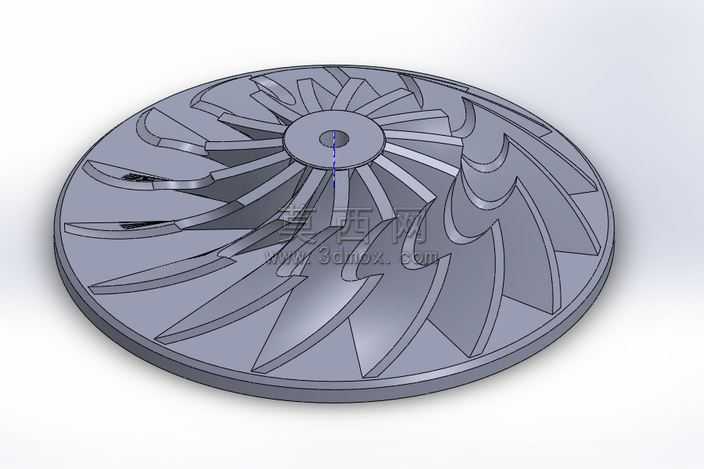

本作品为径流式汽轮机核心叶轮部件的三维设计成果，建模阶段采用参数化特征构建思路，首先以旋转凸台特征生成叶轮的基础轮盘基体，精准控制轮盘的外圆直径、中心安装孔尺寸、轮盘厚度等核心尺寸参数，保证基体的同轴度与结构强度基准。叶片部分采用曲面放样结合阵列特征完成，先绘制叶片不同截面的翼型轮廓线，通过引导线约束生成符合流体动力学要求的扭曲叶片曲面，曲面构建过程中反复调整叶片进出口安装角、叶型曲率变化，确保叶片流道顺滑无突变，减少工质流动损失，完成单个叶片的实体化后，以轮盘中心轴线为阵列基准，进行圆周方向的等距阵列，保证所有叶片的间距一致性与角度均匀性。建模完成后对轮盘与叶片的连接部位进行圆角过渡处理，消除应力集中隐患，同时对中心安装孔添加倒角特征，满足实际装配的工艺要求。材质渲染阶段赋予模型金属合金钢材质，调整材质的粗糙度、金属度参数，还原汽轮机叶轮常用的高温合金材质质感，添加环境光遮蔽效果凸显叶片间的层次感与结构细节，渲染视角选取斜向等轴测视角，可同时清晰展示轮盘端面形态、叶片的扭曲形态以及整体的径向布局结构。设计过程中充分考虑汽轮机叶轮的实际工作工况，在结构设计上兼顾气动性能与结构强度，叶片的型线设计适配径流式汽轮机的气流流向，可有效将蒸汽的热能转化为旋转机械能，轮盘的厚度分布从中心到外缘采用渐变设计，在保证结构刚度的前提下尽可能降低叶轮整体重量，减少旋转过程中的离心载荷。整体模型特征树逻辑清晰，参数可编辑性强，可根据不同的功率需求、工况参数调整叶片数量、叶型尺寸、轮盘直径等参数，快速生成适配不同规格汽轮机的叶轮模型，为后续的有限元强度校核、流体仿真分析、加工工艺编制提供精准的三维数模基础。
