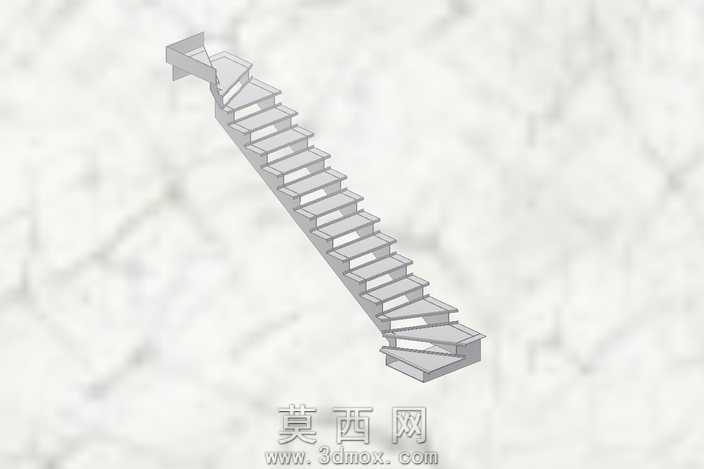

金属锯齿梁复式折返楼梯结构设计

现场安装金属折返楼梯最常碰到的痛点，就是梯梁锯齿定位偏差带来的踏步倾斜、拼接缝隙不均问题，这套金属锯齿梁楼梯的结构设计，从加工适配角度把这类现场隐患提前消解在三维建模阶段。锯齿形梯梁的齿槽深度没有照搬通用图集的等深设计，而是根据上下梯段的折返角度做了差异化补偿，靠近转角平台的三档踏步齿槽额外预留了0.8mm的铣削余量，适配激光切割后板材的热变形翘曲量，避免现场安装时踏步板卡入齿槽后出现一端翘起的问题。上下梯段的衔接位置没有采用常规的整板焊接平台，而是拆分了独立的转角承托件，承托件和两侧梯梁的连接位做了长圆孔设计，允许现场安装时有±3mm的位置调整量，抵消土建施工时楼梯预留洞口的尺寸偏差，不用在现场临时切割梯梁破坏防腐层。踏步板的折边角度做了1.2度的微倾处理，不是完全水平的结构，日常使用时表面积水会顺着梯段坡度自然流向侧边的排水间隙，不会在踏步表面形成积水残留，适配户外加装或者半开放空间的使用场景。梯梁端部和墙体、地面的连接预埋件，在模型里提前匹配了常用的膨胀螺栓安装间距，不用施工人员现场重新定位打孔，甚至连螺栓扳手的操作空间都在结构间隙里做了预留，不会出现螺栓拧到一半被梯梁侧边挡住的尴尬情况。锯齿梯梁的根部做了局部加厚处理，没有整根梯梁用等厚板材，在满足承重载荷要求的前提下减少了不必要的材料消耗，加厚段和常规段的拼接位置避开了踏步受力的集中点，把焊缝位置转移到了齿间的空档处，避免长期踩踏受力导致焊缝开裂。侧边的扶手安装座直接和梯梁的加强筋做了一体化设计，不用后期额外焊接扶手固定件，安装座的孔位也提前对齐了常用金属扶手的管径标准，现场直接穿管固定即可，减少现场焊接的工作量，也能避免后期焊接破坏梯梁表面的喷涂涂层。每一档踏步的防滑条安装槽在建模时就做了内嵌式的结构预留，槽体的深度和宽度匹配市面上常规的防滑条尺寸，不用后期在踏步表面开槽破坏板材结构，槽体边缘做了微小的倒角处理，压入防滑条后不会出现边缘凸起刮绊鞋跟的问题。
