小型加工厂内部生产设备布局三维设计

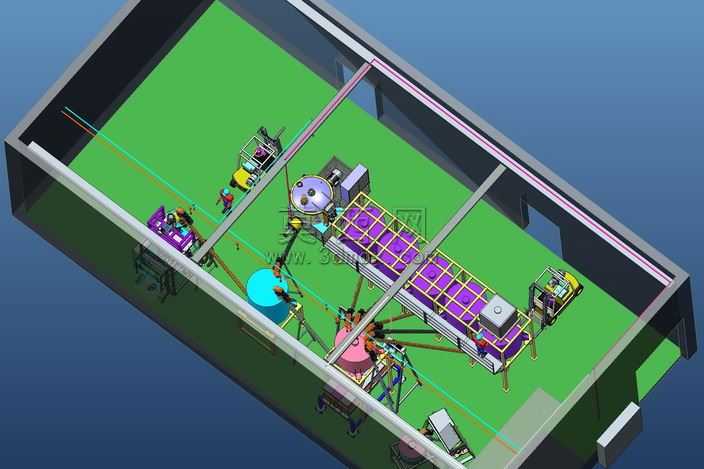

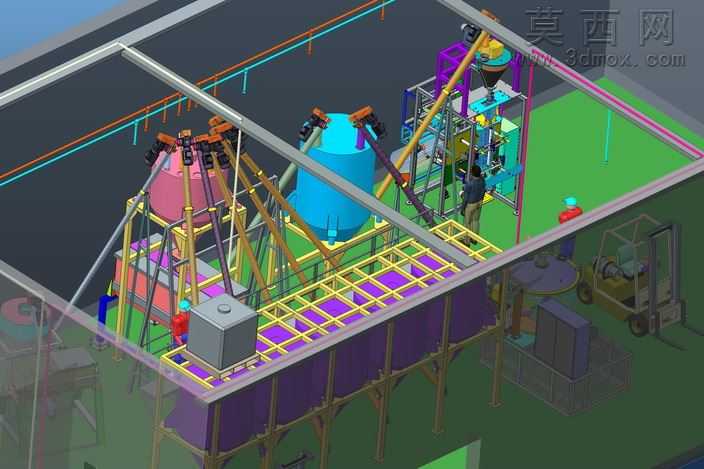

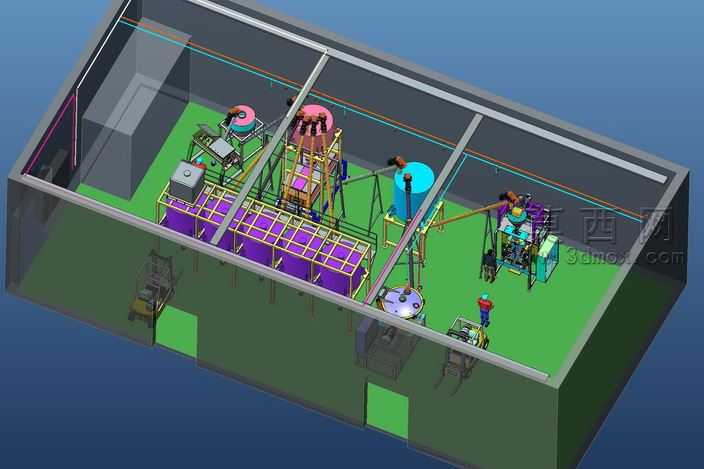

小型加工厂的空间利用率一直是落地生产时最容易踩坑的环节，很多实体工厂在初期规划时忽略了设备间距、物料流转通道与管线排布的冲突，投产后才发现叉车转弯半径不足、管线横跨人行通道、设备检修预留空间不够，动辄要停工调整布局，耽误产能释放。这套三维布局方案直接把厂房墙体、地面、出入口位置做了1:1的空间还原，没有做理想化的无柱大空间假设，完全贴合小型加工厂常见的矩形砖混厂房结构。地面做了明确的功能分区，绿色地坪区域划定为生产作业区，靠近两个出入口的位置预留了物料临时堆放与转运的空间，避免原料、成品堆放堵塞消防通道。靠墙排布的紫色储料单元做了框架式的分层设计，框架的立柱间距刚好匹配常用吨桶的外形尺寸，不会出现储料容器放不进、取料时卡滞的问题，框架上方预留的走管空间直接把物料输送管、供电线缆沿墙体上方排布，没有从作业区上方横跨，避免管线滴漏、线缆老化掉落带来的安全隐患。中间区域的多台生产设备没有做整齐划一的直线排布，而是按照物料流转的工序顺序错落摆放，上一道工序的出料口直接对准下一道工序的进料位，减少半成品在车间内的搬运距离，设备之间预留的1.2米间距刚好满足操作人员侧身通行、日常点检的需求，不会因为间距过大浪费宝贵的厂房面积，也不会因为间距过小导致操作时磕碰设备。厂房角落的蓝色储水罐与配套泵组做了抬高基座设计，避免地面清洁时积水浸泡设备底座，基座旁预留的检修空间可以容纳一个人蹲身操作阀门、更换密封件。场景内加入的操作人员比例参考了成年男性的平均身高，用来校验设备操作高度是否符合人体工程学，避免出现操作位过高需要垫脚、过低需要长期弯腰的问题。两个绿色的厂房出入口分别对应原料进货与成品出货的动线，进货口靠近储料区，出货口靠近成品组装工位，两条动线没有交叉，不会出现运料叉车和取件工人在通道内避让拥堵的情况。顶部的管线做了分色处理，红色走工艺物料、蓝色走冷却水、灰色走供电线路，后期维护时可以快速识别管线类型，不用反复查图纸确认。
