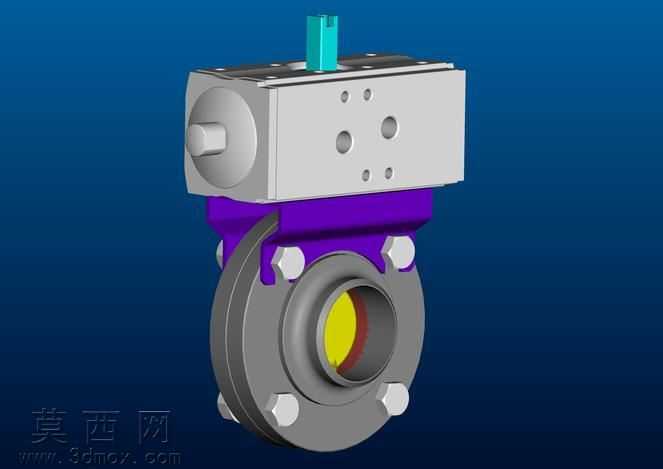

气动对夹式蝶阀DN40费斯托驱动款三维设计

本作品为气动驱动对夹式蝶阀的三维参数化建模成果，公称通径DN40，匹配费斯托DFPB系列气动执行器，建模过程严格遵循气动蝶阀的实际装配逻辑与尺寸规范，完整还原了产品的全部结构细节。建模阶段采用自底向上的装配设计思路，首先分别完成气动执行器、阀体、阀板、阀杆、密封件、连接紧固件等独立零件的建模：气动执行器部分精准还原了铝合金缸体的外观特征，包括缸体表面的安装螺纹孔、端盖定位结构、顶部阀位指示杆、侧方气路接口的细节，缸体边角做了符合实际加工工艺的圆角处理，避免生硬直角；阀体部分采用对夹式连接结构，精准绘制了阀体两端的密封面、螺栓过孔的位置与尺寸，阀体外轮廓做了铸造工艺对应的圆弧过渡，还原铸铁阀体的厚重质感；阀板部分采用流线型偏心结构设计，匹配软密封蝶阀的密封特性，阀板与阀杆的连接位置做了精准的配合限位结构，保证装配后阀板转动无干涉；密封件部分还原了阀座的环形结构，以及执行器与阀体连接支架的紫色绝缘隔层结构，连接螺栓、螺母均采用标准件参数化建模，保证螺纹规格、头部尺寸完全符合五金件标准。材质与渲染阶段，针对不同零件的实际材质做了区分设置：气动执行器缸体设置为哑光银灰色铝合金材质，添加细微的金属颗粒质感与轻微的表面磨砂效果，还原工业铝合金压铸件的真实外观；连接支架设置为亮紫色烤漆材质，添加适中的反光度与光滑表面质感，区分于金属加工件；阀体部分设置为深灰色铸铁材质，表面添加细微的铸造纹理与哑光质感，还原铸铁件的厚重工业感；阀板密封面设置为亮黄色软质橡胶材质，添加半哑光的橡胶质感，与金属零件形成明确的视觉区分；紧固件设置为镀锌亮银色金属材质，添加轻微的高光反射，突出标准件的加工质感；顶部阀位指示杆设置为亮青色塑料材质，还原气动执行器配件的塑料件特征。结构装配阶段严格按照实际产品的装配顺序添加配合约束，执行器输出轴与阀杆采用同轴配合与传动限位配合，保证转动动作的逻辑合理性；阀板与阀座添加接触配合，还原密封面的贴合状态；连接螺栓添加同轴与面贴合约束，还原对夹式阀门的螺栓锁紧结构；执行器与连接支架、支架与阀体之间均添加对应的定位配合，保证整体装配无干涉、无错位，整体结构紧凑，完全符合气动蝶阀的实际安装尺寸要求，可直接用于产品展示、装配教学、安装模拟等场景。
