1公斤粉体纸袋自动包装机三维结构设计

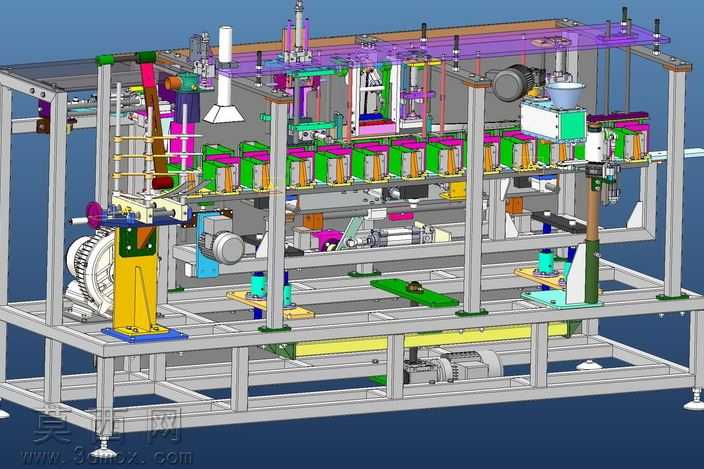

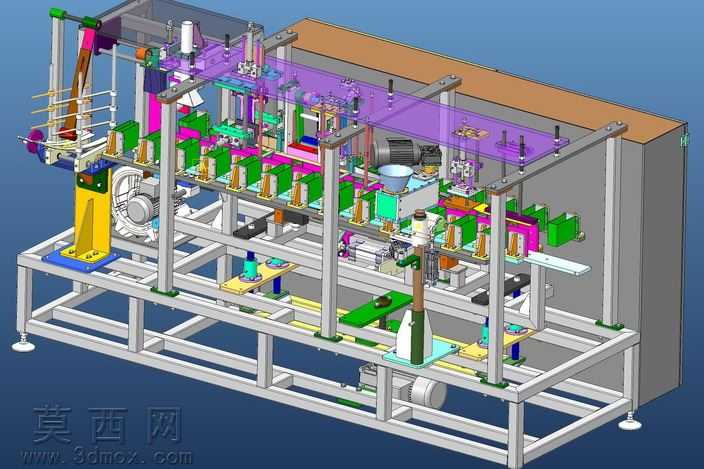

本作品为面向1公斤规格面粉、糖类粉体物料的全自动纸袋包装机三维设计方案，整体采用模块化设计思路完成全流程三维建模，在主流三维机械设计软件中完成整机的零件建模、虚拟装配与干涉校验，确保各运动机构无运行干涉，装配公差符合非标自动化设备设计规范。建模过程中对设备的各功能模块进行了精细化还原：底部采用标准化工业铝型材搭建方管焊接机架，搭配可调式脚杯实现设备水平度调节，保障整机运行稳定性；机架上沿物料包装工艺流程依次排布纸袋上料机构、袋口撑开机构、粉体计量下料机构、袋口热封机构、成品输出机构，各工位间通过同步带输送线完成纸袋的工位转移，传动系统搭配伺服电机、减速机构与凸轮分割器实现工位间的精准节拍匹配，保障包装动作的同步性与定位精度。材质渲染阶段针对不同零部件的实际材质进行了区分设置：铝型材机架赋予哑光银白金属材质，加工类钣金护罩赋予浅灰哑光烤漆材质，运动执行部件中的气缸、导向轴、同步轮赋予对应金属加工表面材质，输送皮带、料斗等非金属部件赋予对应工程塑料、橡胶材质，不同功能工位的定位夹具采用差异化配色区分，既提升了三维模型的辨识度，也直观呈现了设备的功能分区。设计过程中充分考虑粉体包装的实际工况需求，计量下料机构采用螺杆计量结构，可精准控制1公斤规格的粉体下料精度，避免粉体撒漏；袋口处理机构设置了除尘吸附结构，减少包装过程中粉体飞扬对设备运行的影响；各运动机构均设置了对应的导向与限位结构，保障长时间运行的动作可靠性，整体方案可直接用于设备的加工出图、方案评审与虚拟调试参考，完整还原了全自动纸袋粉体包装机的机械结构与运行逻辑。
