透明透视乘用车辆底盘总成结构展示

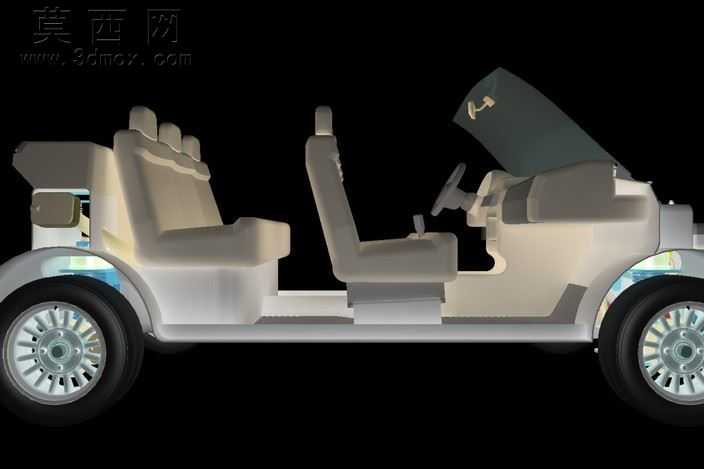

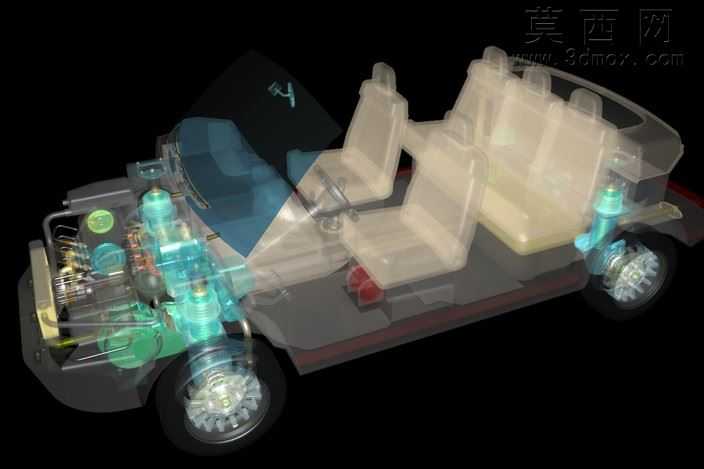

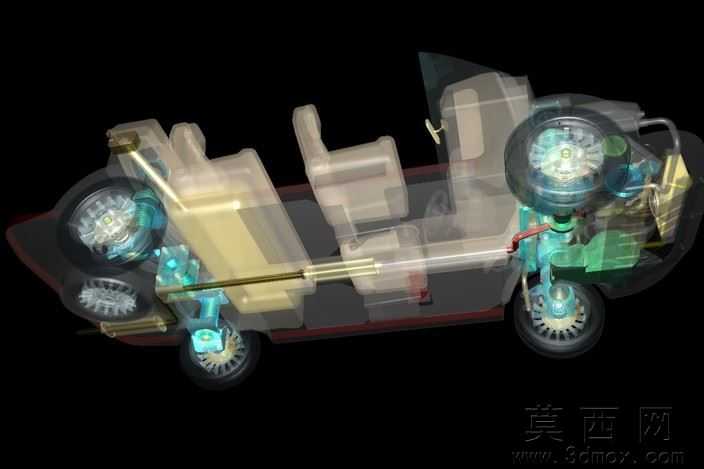

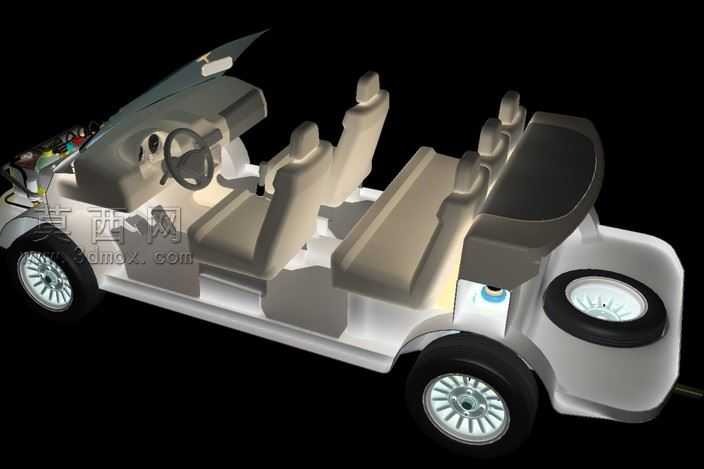

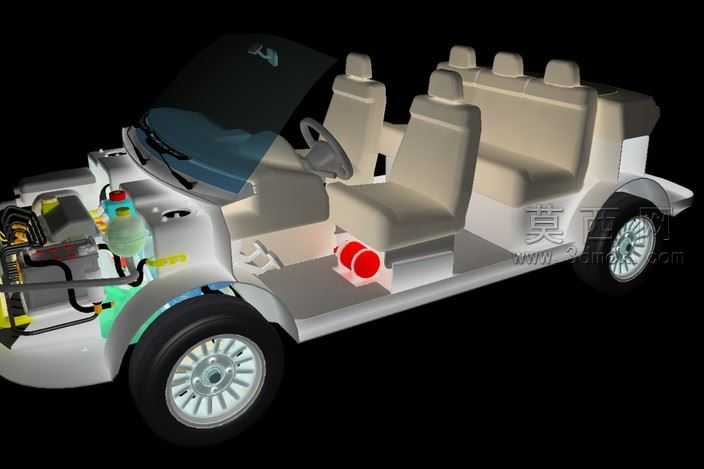

实车底盘装配环节最容易出现的干涉问题，往往藏在覆盖件遮挡的管线与运动件间隙里，常规二维图纸很难直观呈现动态下的位置偏差，这套透视化的底盘结构模型，刚好把所有被内饰、车身覆盖件挡住的核心部件完全展露出来。半透明的车身壳体与座椅结构没有做多余的遮挡处理，能直接看到前舱动力单元的布局走向，冷却管路、线束的排布顺着车架纵梁的预留槽位贴合固定，避开了悬架跳动时的运动包络范围，不会出现实车装配后管线被拉扯磨损的隐患。前后悬架的摆臂、减震器与转向节的连接位置，把衬套的压缩余量、螺栓的装配空间都做了还原，不用反复拆解实车就能核对工装夹具的操作空间，避免线上装配时扳手伸不进去、螺栓扭矩打不到标准值的问题。座舱内的座椅安装点直接对应车架上的强化支座，滑轨的行程范围与下方油箱、排气通道的安全间隙清晰可见，不会出现座椅调整时摩擦下方管线的问题。转向系统的拉杆从转向机延伸到前轮轮边，中间穿过前副车架的预留缺口，防尘套的固定位置与周边部件保留了足够的形变空间，极限转向时不会出现剐蹭破损。制动管路沿着车架横梁的内侧排布，避开了路面飞石的击打区域，同时与排气部件的隔热层保留了安全距离，不会因为高温导致制动液气阻。动力单元的悬置安装点做了位置标识，能直观看到三个悬置的受力角度，匹配不同动力参数时可以快速调整悬置刚度，不用反复做台架试验验证干涉问题。透视材质的调试没有一味追求通透感，不同系统的部件做了色彩区分，动力部件、冷却系统、行走机构的色差足够明显，查看结构时不用反复对照零件表区分部件，实训教学时能让学员快速理清底盘各系统的连接逻辑，不用趴在实车底下去辨认被泥污、护板挡住的零件位置。
