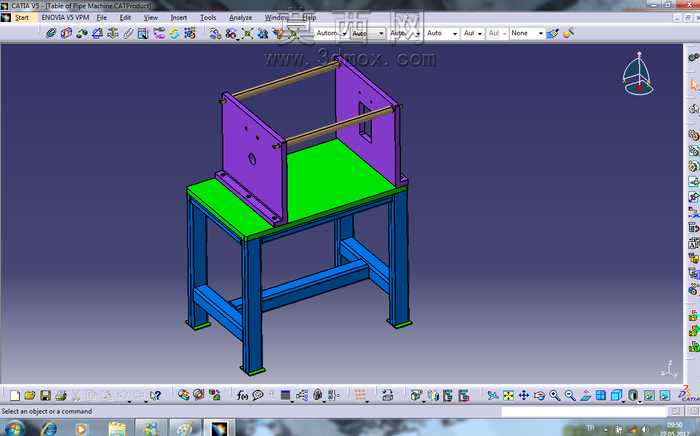

带脚轮机架式工业折弯加工设备结构

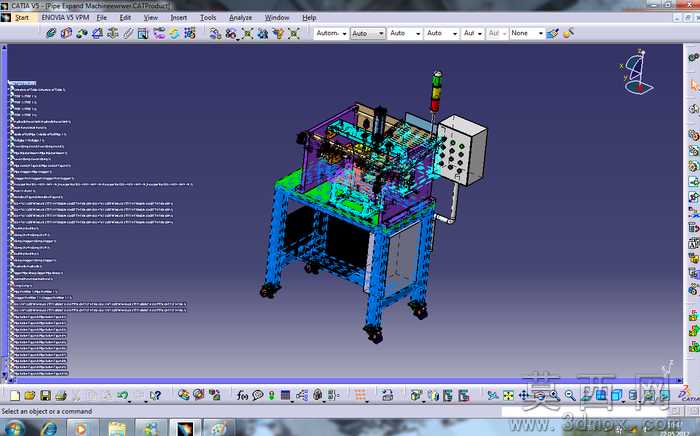

车间现场落地的折弯加工工位，最容易被忽略的隐患是机架刚性不足带来的折弯精度偏移，常规方管焊接机架在长期交变载荷下，焊缝位置容易出现应力集中开裂，连带折弯工位的定位基准偏移，加工出的钣金件折弯角度公差超差，返修率居高不下。这套设备的机架采用工业铝型材搭配内嵌钢衬的拼接结构，型材拼接处的角件连接位置预留了0.02mm的公差补偿量，既避免了焊接变形带来的装配错位，又能在长期承受折弯冲压力时，通过铝型材的弹性形变抵消部分冲击载荷，不会出现焊接机架焊缝疲劳开裂的问题。机架底部的脚轮选用带刹车的万向承重轮，单轮额定承重达到150kg，四个脚轮的安装座直接和机架底部的横向型材锁附，没有额外焊接转接板，减少了装配累计误差，推移工位时不会出现机架晃动偏移，刹车锁定后脚轮的橡胶垫和地面接触面积足够大，折弯作业时的整机晃动量控制在0.1mm以内，完全满足薄钣金折弯的精度要求。设备上部的折弯执行机构布局时，把驱动气缸和定位挡块的安装基准统一设置在同一块研磨级铝板上，铝板平面度控制在0.03mm以内，所有安装孔位采用一次装夹加工完成，避免了多次装夹带来的孔位错位，装配时不需要额外配打销孔定位，直接锁附螺丝就能保证各执行部件的同轴度要求。侧挂的电控柜采用独立安装支架和机架立柱连接，支架和型材之间垫有2mm厚的橡胶减震垫，折弯作业时的冲击振动不会直接传递到电控柜内部的电气元件上，能减少接线端子松动、传感器误触发的故障概率。电控柜面板上的按钮和指示灯布局按照操作动线排布，常用的启动、急停按钮设置在操作员伸手可及的高度，不需要弯腰或者侧身操作，长时间作业的操作疲劳度能降低不少。设备上部的三色警示灯安装在机架最高处的型材端面上，接线顺着型材内部的槽道走线，没有外露的拖链或者线管，既避免了车间内物料剐蹭扯断线路，整体外观也更整洁，不会有积灰藏污的卫生死角。机架下部预留的置物空间可以放置待加工的钣金原料和加工完成的工件，不需要额外搭配物料周转车，工位周边的通道不会被物料占用，车间现场的动线更顺畅。折弯工位的定位挡块采用可调节式设计，挡块和工件接触的位置镶嵌了硬质聚氨酯垫块，不会在钣金工件表面留下压痕，加工外观要求高的装饰类钣金件时，不需要额外做表面防护，能减少一道加工工序。整套结构在设计时没有追求过度的零件加工精度，而是通过装配公差的合理分配，在满足加工精度要求的前提下，降低了单个零件的加工难度，普通的机加工车间就能完成所有零件的加工，不需要依赖高精度的五轴加工设备，落地制造成本可控，后期维护更换零件时也不需要专门定制非标配件，通用的铝型材、标准件就能完成替换，适合中小批量钣金加工车间作为专用折弯工位使用。
