彩色积木式儿童玩具挖掘机构型设计

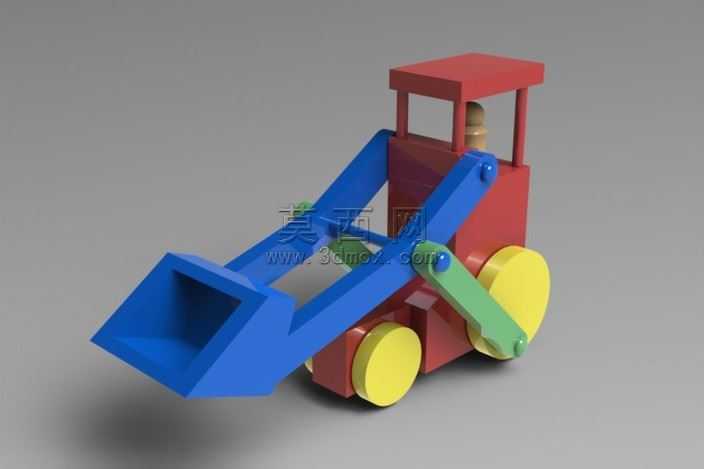

低龄儿童玩具的结构设计，最先要规避的就是小零件脱落引发的误食风险，这款玩具挖掘机在结构优化阶段，就把所有外露连接部位的公差带做了针对性调整。动臂与机身铰接的销轴端部，没有采用常规的卡簧限位结构，而是把销轴端部做成直径略大于铰接孔的圆弧翻边，装配时通过塑料件的微形变压入孔位，成型后销轴无法从孔位脱出，既省去了额外的紧固件，也避免了零件松脱的隐患。铲斗与动臂的连接位置，特意把铰接点往铲斗重心后侧偏移了3毫米，儿童拨动铲斗时不会因为前端重量过大出现自动垂落的情况，把玩时的阻尼感刚好适配低龄儿童的手部发力幅度，不会因为阻力太大掰不动，也不会因为太松晃荡没有操作反馈。车轮部分没有采用独立轮轴穿装的结构，而是把轮轴和车身侧护板做成一体化注塑成型，车轮轮毂中心的孔位做了0.15毫米的过盈配合设计，压装到位后车轮转动顺滑但不会出现轴向窜动，哪怕儿童反复拖拽摔打，车轮也不会从轴上脱落。驾驶舱位置的小人偶，底部做了十字形的插榫，和舱内的插孔过盈配合，不会因为倒置或者晃动掉出来，人偶的头部也做了一体化设计，没有单独的小零件拆分。机身所有的外棱角都做了R2以上的圆角过渡，哪怕是铲斗的切削边缘，也没有保留尖锐直角，全部倒成圆弧面，避免儿童把玩时划伤皮肤。动臂上的绿色连杆，壁厚做了均匀化处理，最薄位置不小于2.5毫米，既保证了零件的抗冲击强度，摔落时不会出现断裂，也不会因为壁厚不均导致注塑时出现缩痕影响外观。不同颜色的零件分件完全顺着结构装配缝隙拆分，没有额外的装饰性拼接缝，既减少了注塑模具的滑块数量，降低加工成本，也避免了缝隙处夹到儿童手指的可能。铲斗内部做了均匀的加强筋，筋位高度不超过斗壁厚度的1.2倍，既保证铲斗盛取小物件时的结构强度，也不会因为筋位突兀硌到儿童的手。整个结构没有用到任何金属件，全部采用食品接触级的PP塑料成型，不同颜色的零件配色饱和度适中，不会因为色彩过于艳丽造成儿童视觉疲劳，同时分色完全对应真实挖掘机的结构分区，儿童在把玩过程中能直观感知到工程机械的基本结构组成，兼具益智属性和安全属性。
