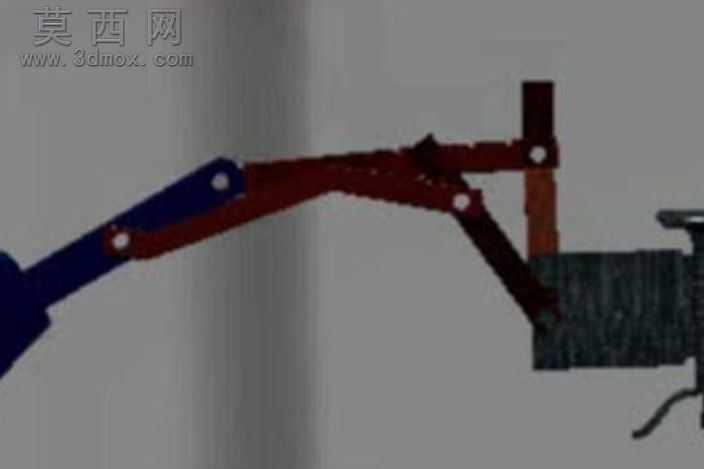

挖掘机工作臂铰接结构三维设计

土方作业现场常见的挖掘机动臂斗杆铰接处偏磨故障，大多源于设计阶段对铰接副受力偏移量的预估不足，这套工作臂结构在铰接点位的公差匹配上做了针对性调整。销轴与轴套的配合间隙没有照搬通用机械的公差带，而是结合挖掘作业时偏载冲击的瞬时载荷特性，把径向间隙控制在既能容纳润滑脂存留，又不会因间隙过大产生径向窜动的区间，避免作业过程中销轴反复撞击轴套端面造成的早期磨损。斗杆与铲斗连接的耳板位置，特意做了加厚过渡的圆弧处理，没有采用直角焊接结构，直角焊缝在持续挖掘载荷下容易出现应力集中开裂，圆弧过渡段能把作业时的冲击应力顺着板材纹理分散开，减少焊缝处的应力峰值。液压油缸的铰接支座位置没有和臂架板材直接焊接，而是在支座背面加了贴合臂架弧度的加强衬板，衬板与臂架的贴合面做了铣平处理，避免焊接时因接触面存在间隙产生焊接变形，导致油缸安装后出现别劲现象，长期别劲会造成油缸密封件过早损坏，内泄量增大影响作业效率。臂架板材的拼接位置避开了应力集中的铰接点位，拼接焊缝选在臂架受力最小的中段区域，焊接坡口做了钝边处理，保证焊透的同时不会烧穿板材，焊后无需过多打磨就能保证臂架表面的平整度。铲斗连接端的限位块角度经过反复调整，能限制斗杆的最大收斗角度，避免收斗过度时铲斗碰撞斗杆结构，同时也能让液压油缸在最大收斗位置时保留一定的缓冲行程，不会出现油缸硬顶到行程末端的情况。作业时臂架各段的运动轨迹没有出现干涉死角，动臂举升、斗杆收放、铲斗翻转的动作衔接顺畅，铰接点位的转动阻力均匀，不会出现某一段行程卡滞的问题。臂架表面的减重孔位置选在受力较小的区域，孔边缘做了翻边处理，既减轻了臂架整体重量，又不会降低臂架的结构强度，翻边结构还能提升臂架的抗扭性能，应对侧方挖掘时的扭转载荷。
