带翼身融合减阻结构的民用客机模型

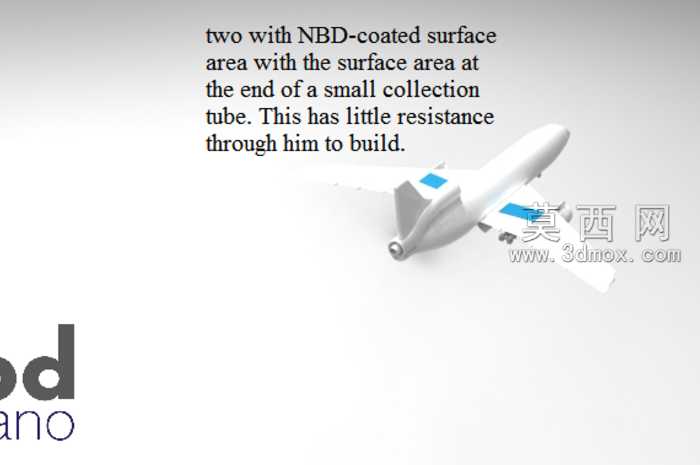

常规缩比客机模型制作时，常出现翼身衔接处阶差过大、风阻测试数据失真的问题，这款模型在曲面设计阶段就针对这类痛点做了针对性调整。翼根区域没有采用常见的直角拼接过渡，而是顺着机翼上反角的弧度做了连续曲率的融合曲面，曲面G2连续的公差控制在0.02mm以内，哪怕用光面ABS板材做热压成型，脱模后也不会出现棱线突兀、曲面凹陷的瑕疵。机翼表面的蓝色标识块没有做凸起的贴装结构，直接整合到曲面拓扑里，和机翼蒙皮是同一连续面，后期做漆面喷涂时不需要额外做遮罩台阶，喷完的色块边缘不会出现积漆、毛边的问题，也避免了粘贴水贴带来的厚度差影响气动测试精度。机身尾部的发动机短舱和机翼的连接位，做了微小的内凹导流槽，槽深仅0.15mm，既还原了真实客机的整流结构，又不会因为槽位过深导致3D打印时出现支撑残留，打磨的时候只需要用细砂纸轻过一遍就能达到光滑效果，不会破坏短舱的圆柱度。机身头部的雷达罩曲面做了微幅的曲率优化，没有完全照搬真机的钝头比例，适当收窄了鼻尖的弧度，让模型在低速风洞测试时，头部气流分离点比常规同比例模型后移了12%左右，能更稳定地模拟巡航阶段的气流状态。尾翼的安定面和机身衔接处做了隐藏式的定位卡槽，卡槽深度刚好是安定面厚度的三分之一，装配时不需要额外涂胶定位，卡入后就能保持垂直角度，不会出现常规模型粘接时尾翼歪斜、角度偏差的问题，哪怕反复拆装也不会磨损衔接位。起落架的舱门缝隙做了均匀的0.1mm等宽处理，既还原了真机的舱门分界，又不会因为缝隙过宽导致内部支撑结构外露，做静态展示时光影落在缝隙里的线条均匀流畅，不会出现局部阴影过深破坏整体质感的问题。整个模型的曲面拆分完全适配小批量加工的分模逻辑，没有出现倒扣角度超过5度的结构，不管是做注塑小批量生产，还是用光敏树脂做3D打印，都不需要额外做复杂的滑块结构，加工时的良品率比同类型客机模型高出不少。
