330kw工业级液压动力组集成设计

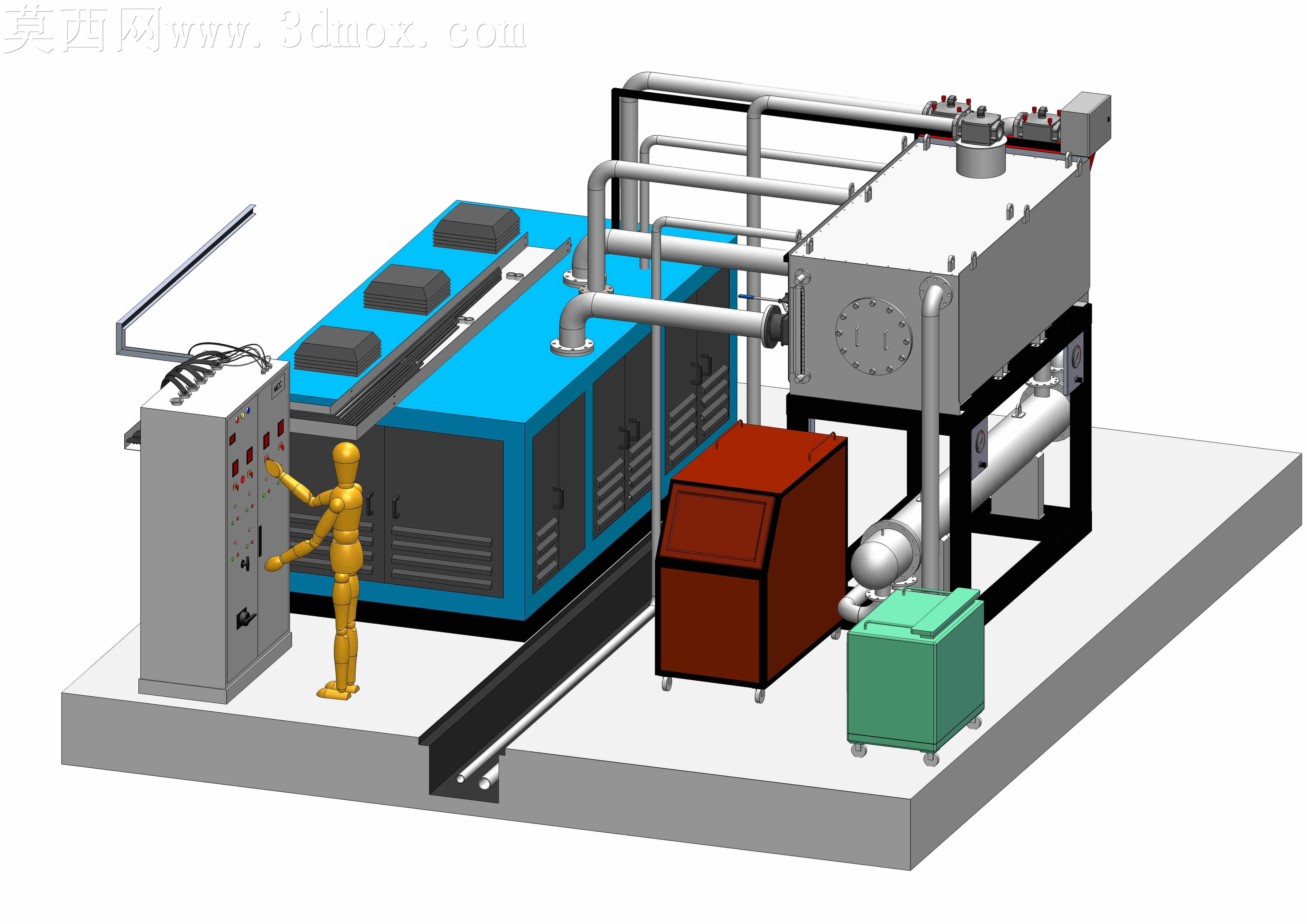

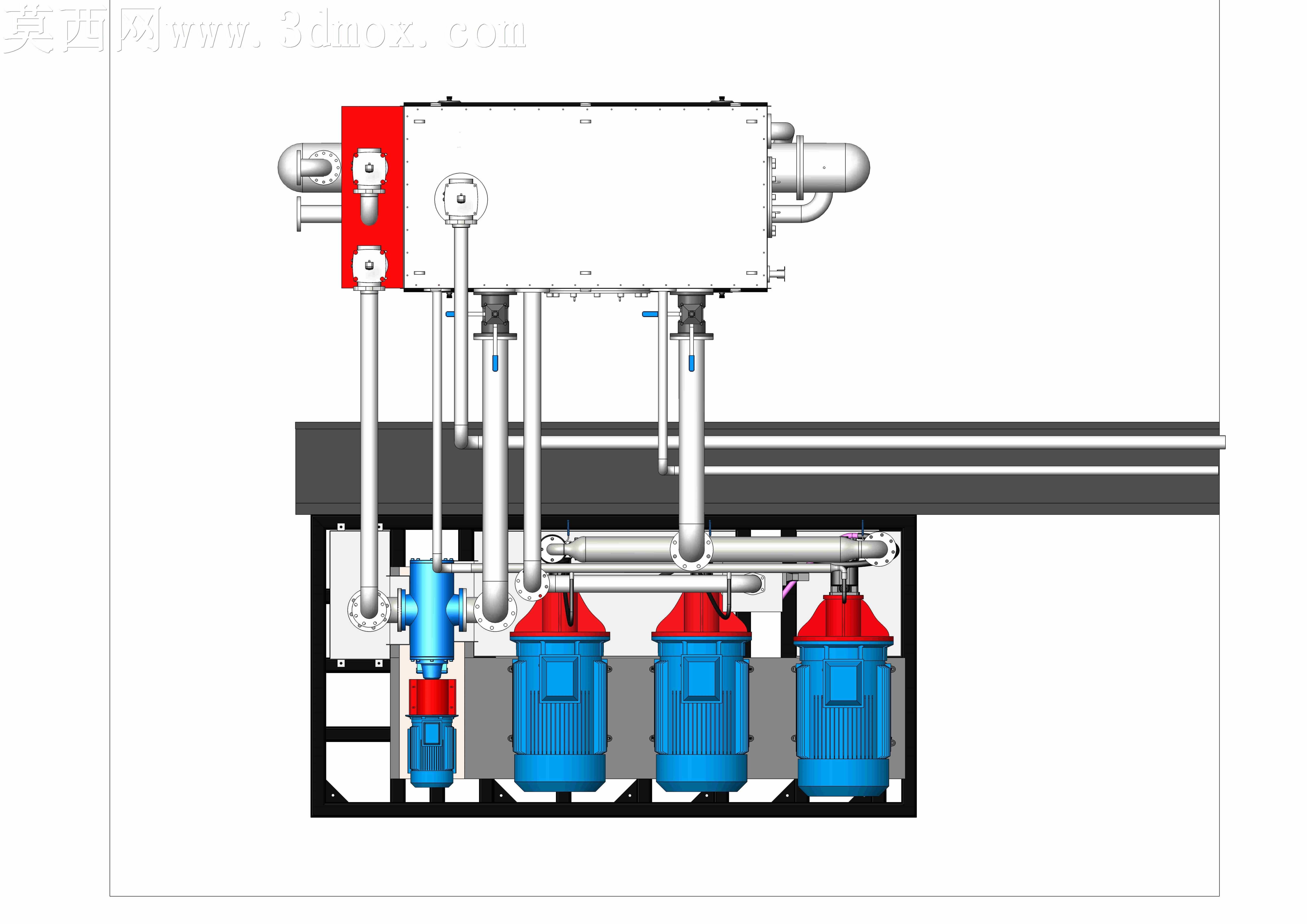

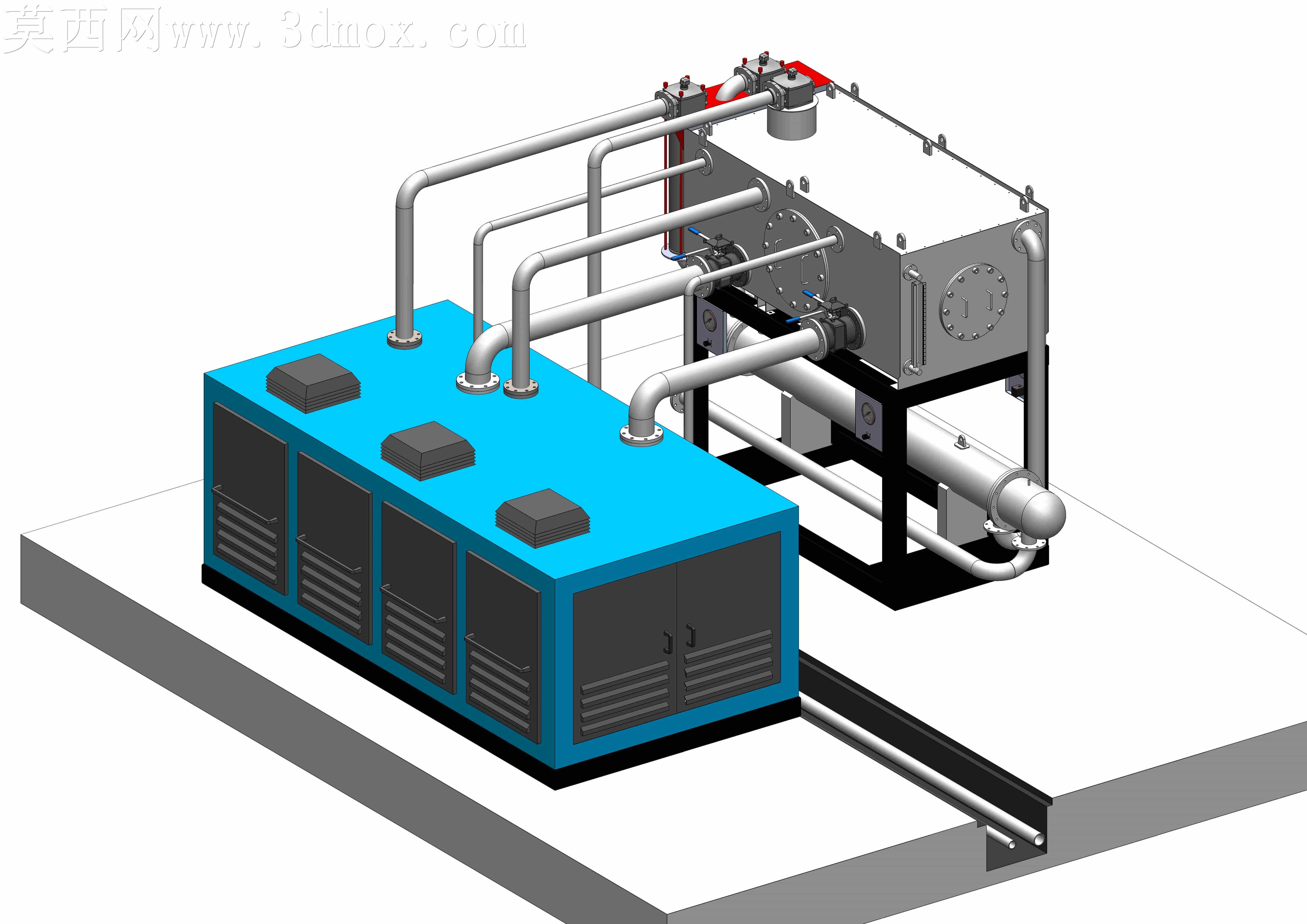

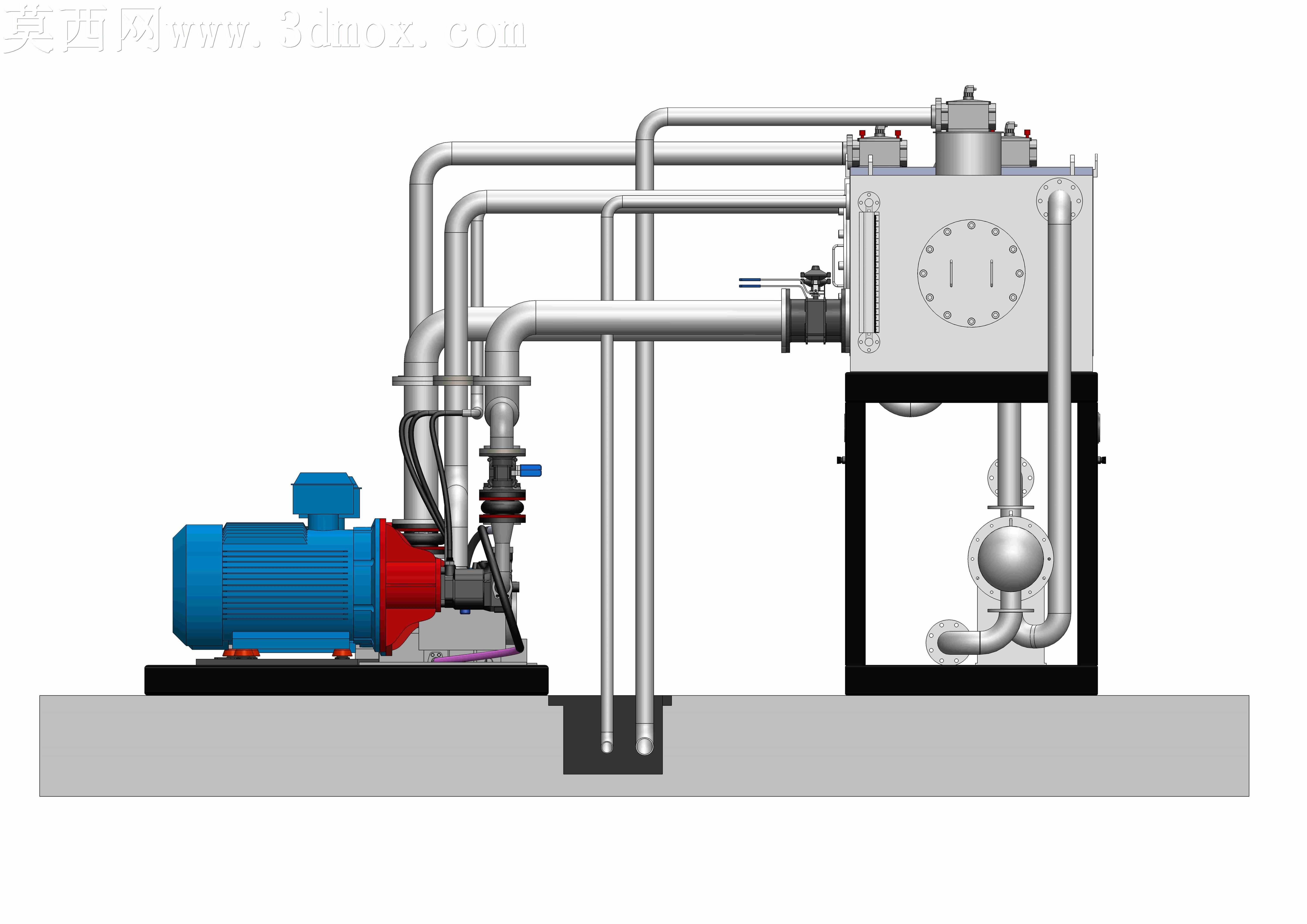

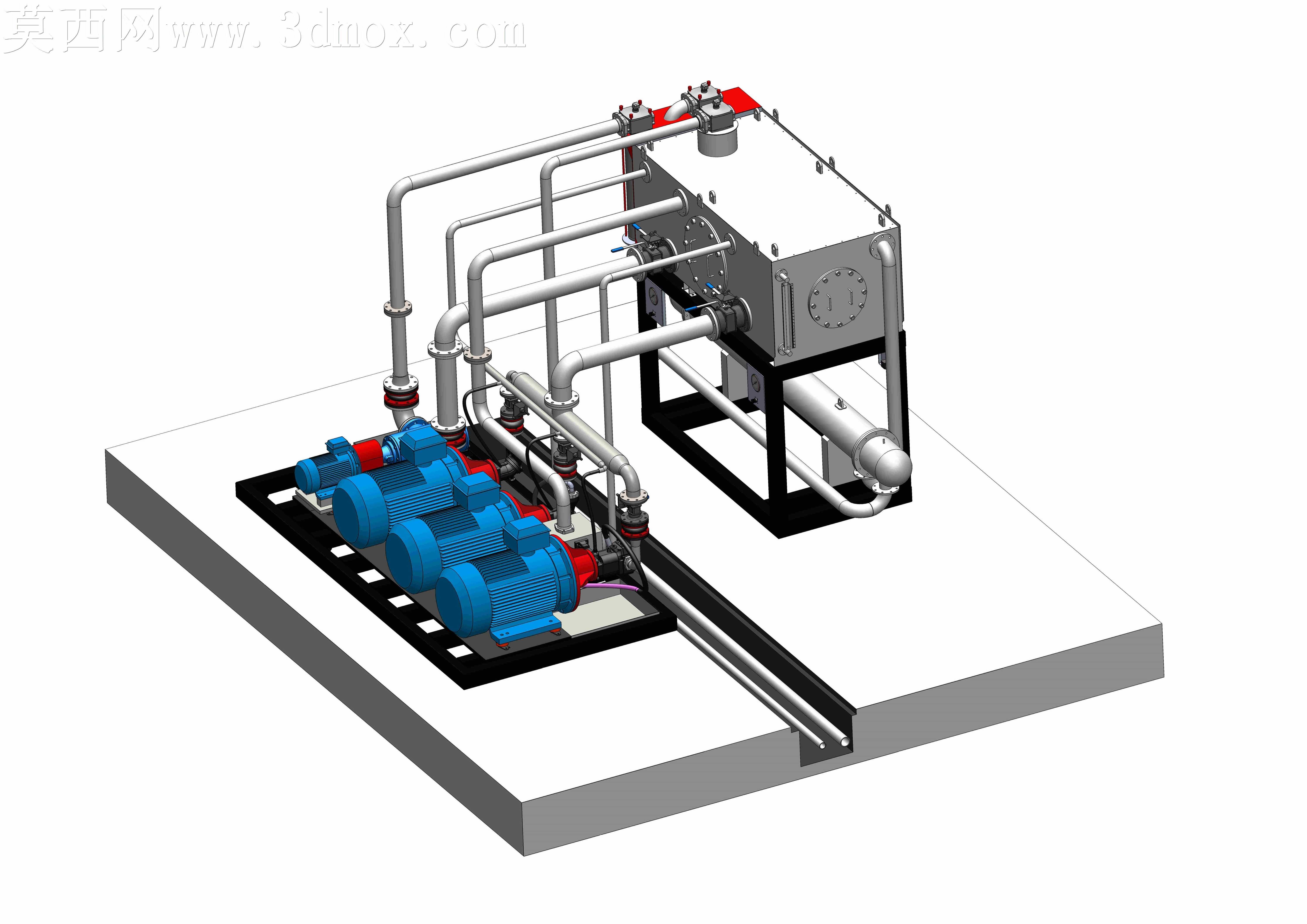

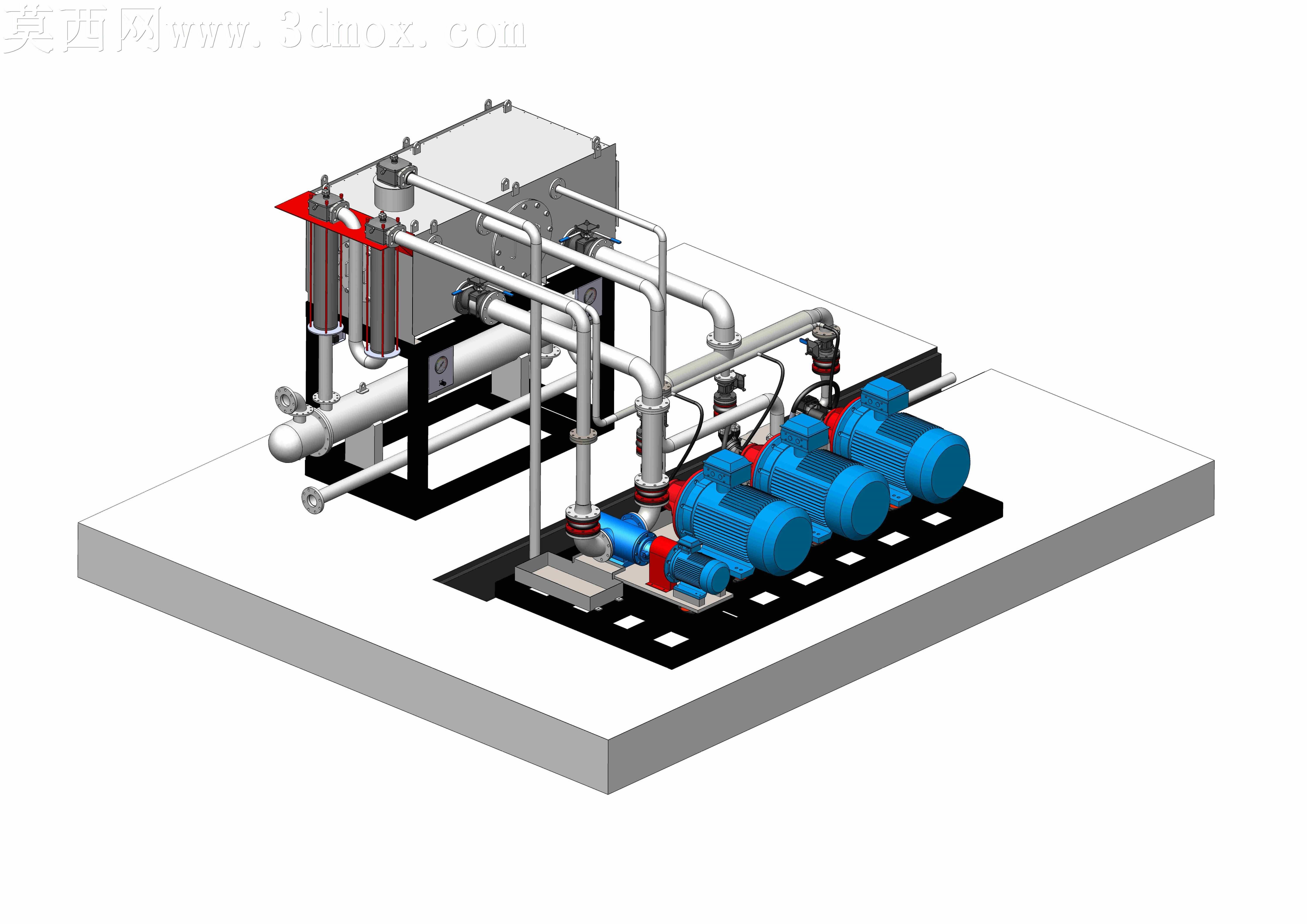

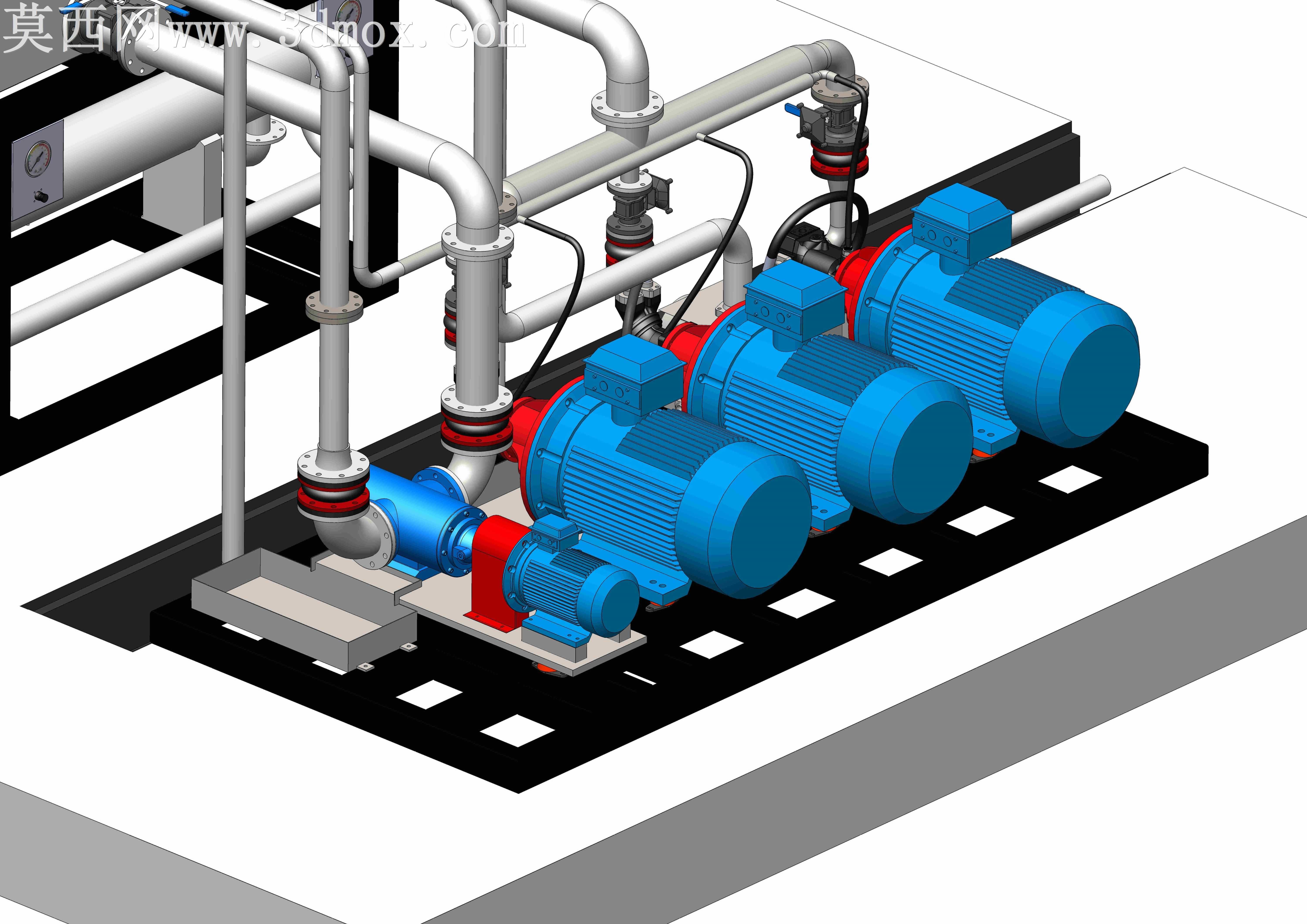

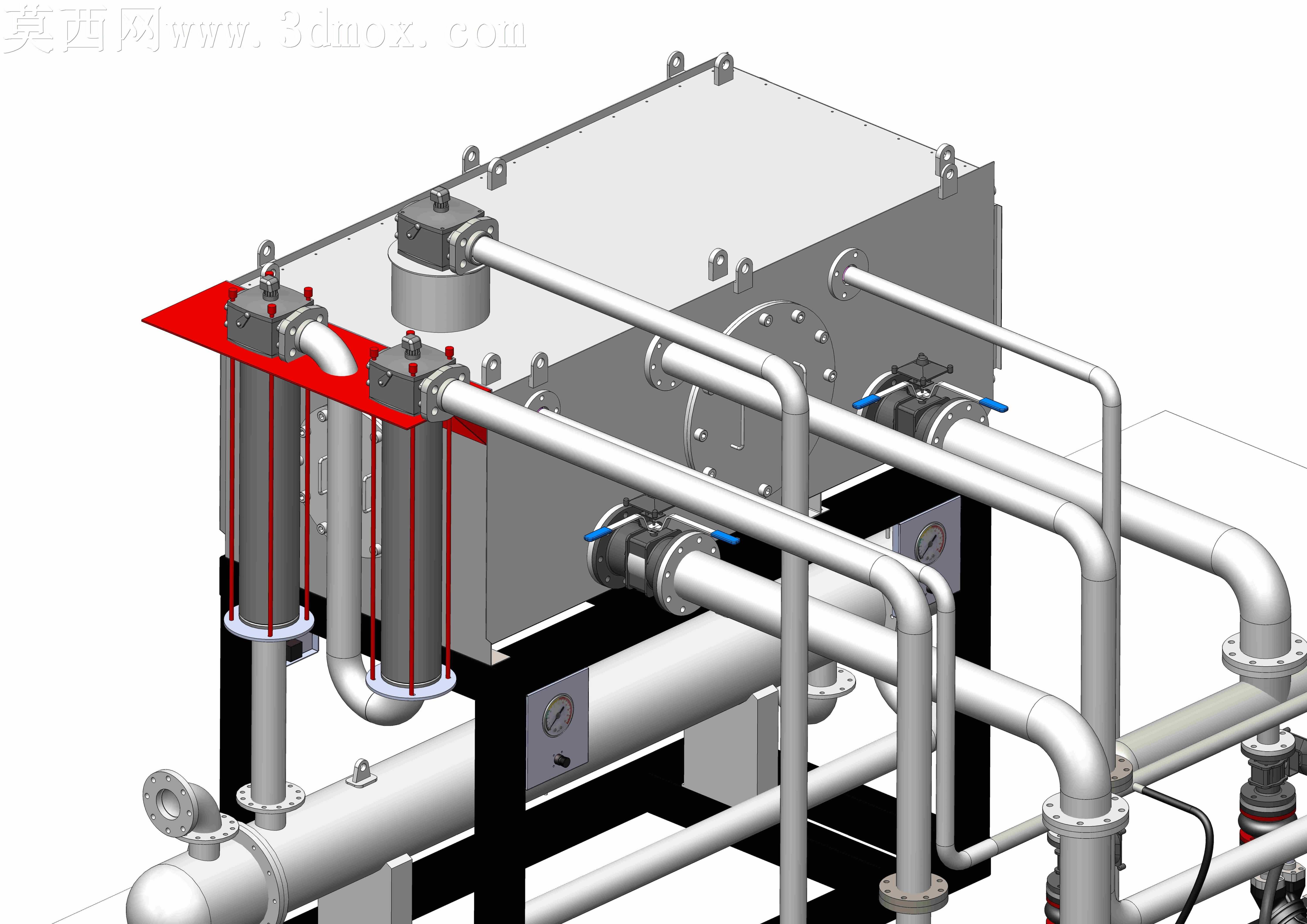

本液压动力组三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循液压系统设计规范，对各功能模块进行分层级装配约束，确保各部件干涉检查零冲突，可直接用于工程方案展示与结构优化参考。模型完整还原了整套动力单元的结构布局，底部基座采用型钢焊接框架结构，表面做防滑承重处理，为整套动力单元提供稳定安装支撑；动力输出端配置多台泵组，包含固定排量轴向柱塞泵与变量轴向柱塞泵，泵体与驱动电机采用同轴直连安装结构，配套设置减震垫降低运行振动传递。管道路径采用三维布线优化设计，根据油液流向、管径规格区分不同管路走向，弯管处采用标准圆弧过渡减少油液阻力，管路接口处配套法兰、接头与密封结构，还原真实安装工艺细节。上部集成油箱单元，箱体采用不锈钢材质设计，配套设置液位开关、温度检测元件、注油口与排气结构，油箱旁侧集成冷却与过滤模块，包含列管式换热器、多级过滤器、静电除油装置与脱水脱气组件，过滤精度覆盖3微米与10微米等级，满足不同洁净度油液的处理需求。模型还还原了本地控制面板与接线盒结构，面板上预留压力调节旋钮、状态显示仪表与控制按钮安装位，接线盒预留远程控制接口，可实现本地与远程双重控制功能。渲染阶段采用工业级材质表现，电机外壳赋予哑光铸铁材质，泵体搭配金属漆面材质，管道根据功能区分不锈钢亮面与防锈漆面材质，油箱表面做哑光金属质感处理，基座赋予防滑涂层材质，搭配真实光影效果呈现设备运行场景下的视觉状态，各部件结构比例完全参照工业设计标准，可直观展现整套液压动力组的工作原理与装配逻辑，为液压系统的方案设计、安装调试提供直观的三维参考依据。
