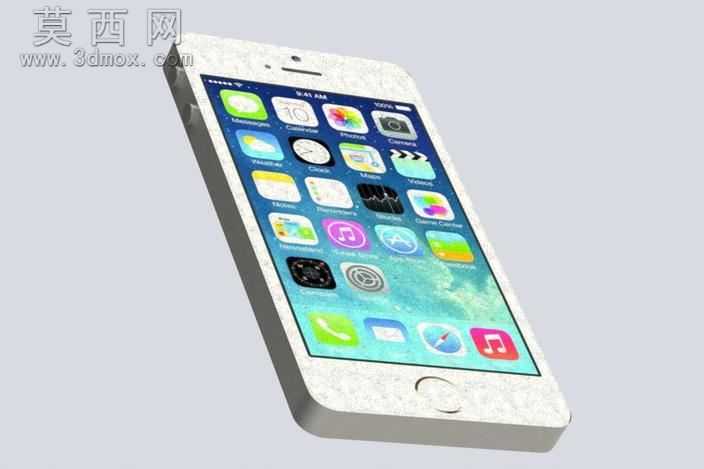

苹果5智能手机外观结构三维数模

消费电子外壳加工环节最容易出现的装配错位问题，在直板触屏手机的金属中框与玻璃面板贴合工序中尤为突出，这款苹果5的三维数模在曲面设计阶段就把贴合公差的冗余量做了精细化预留。正面玻璃面板的边缘倒角曲率没有采用一刀切的等半径处理，靠近听筒开槽的位置曲率半径收窄0.12mm，避开钢化玻璃覆膜后边缘厚度增加带来的顶起风险，屏幕显示区域的下沉台阶深度比常规设计多0.08mm，刚好容纳钢化膜的胶层厚度，不会出现贴膜后边缘翘起的通病。金属中框的侧边按键开孔位置，数模里特意做了0.05mm的拔模斜度，适配CNC精加工后的刀具残留痕迹，装配按键的时候不会出现卡滞、按动无反馈的问题，中框与后盖衔接的止口位置做了错位避让结构，避免阳极氧化后镀层厚度不均导致的装配缝隙宽窄不一。背面的苹果logo区域做了微凹的沉台设计，沉台深度控制在0.03mm，不管是丝印logo还是粘贴金属标识，都能保证标识表面与后盖平面齐平，不会出现积灰、边缘刮手的问题。底部的扬声器开孔、数据接口开孔的边缘都做了微小的C角处理，去除机加工后的锐边毛刺，日常插拔数据线、清理扬声器灰尘的时候不会划伤手指或者线材表皮。摄像头区域的凸台高度经过反复校准，刚好让镜片表面高出后盖0.3mm，平放桌面的时候镜头不会直接接触桌面产生磨损，同时凸台边缘的过渡曲面做了连续G2曲率衔接，手持的时候不会有突兀的硌手感。机身四个R角的曲面过渡没有采用简单的圆角拼接，而是顺着中框的侧边曲率做了渐变延伸，从侧边的直面顺滑过渡到R角的弧面，阳极氧化的时候不会因为曲率突变出现上色不均的色差问题。数模里所有的内部卡扣位置都做了加强筋的厚度优化，卡扣的根部厚度比常规设计薄0.1mm，装配的时候有足够的形变余量，不会出现硬压装配导致的卡扣断裂，同时卡扣的扣合量控制在0.25mm，既保证装配后不会松垮异响，又能在售后拆机的时候轻松撬开，不会损伤中框结构。
