三星手机后盖曲面结构三维设计方案

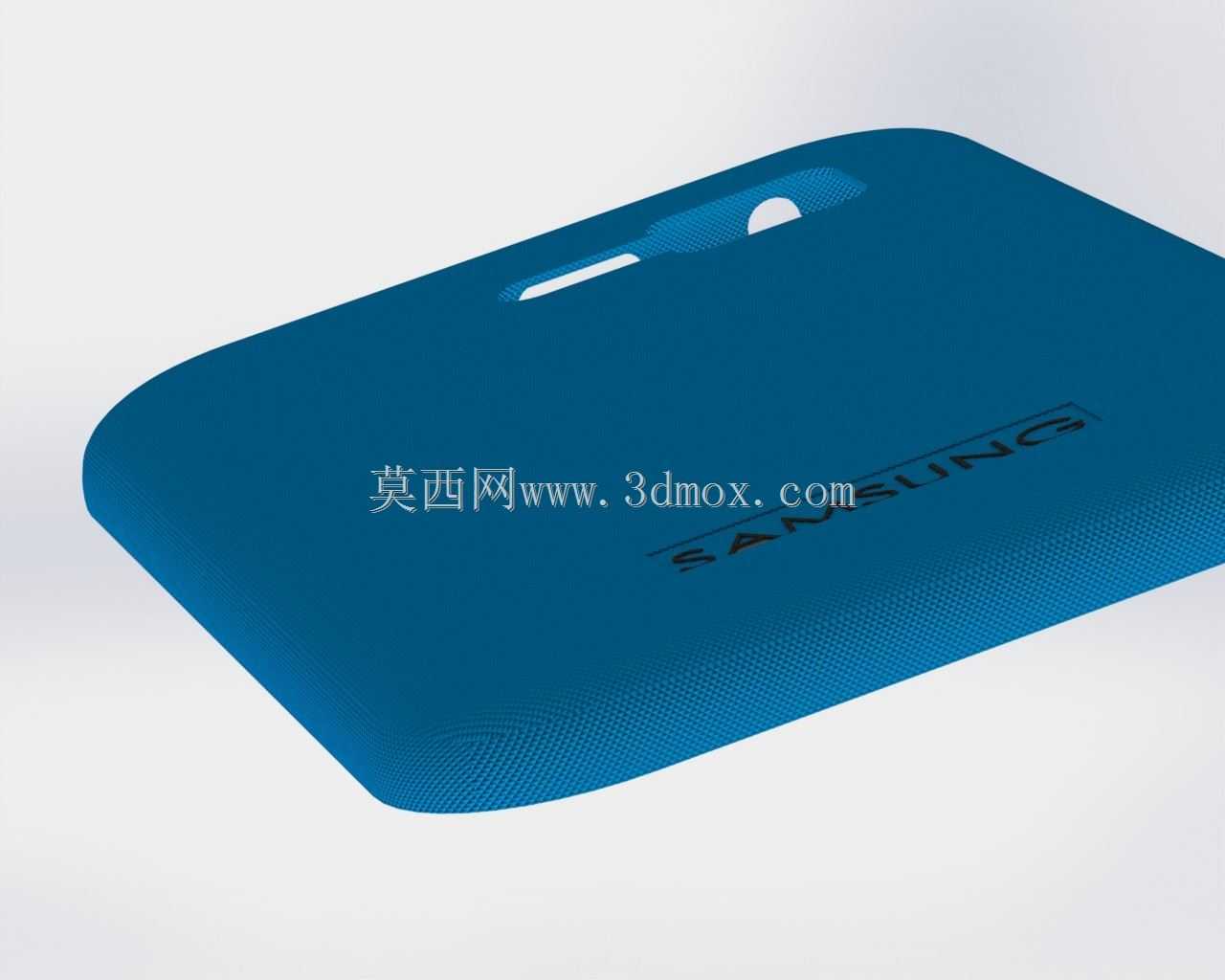

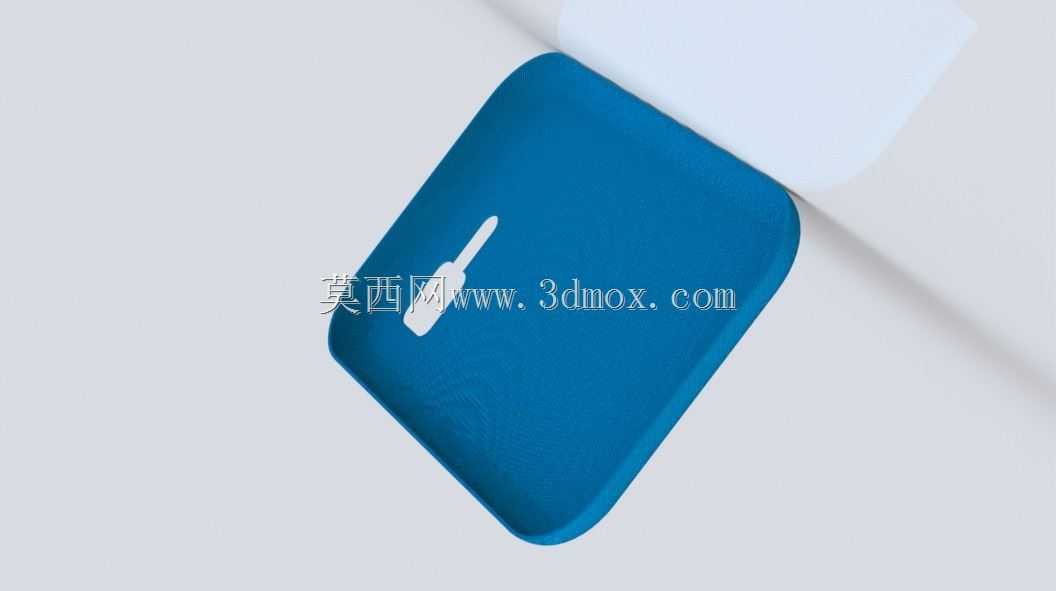

　　这款手机后盖的结构设计，首先围绕手持终端的日常使用场景展开，在消费电子通讯设备的配件体系中，后盖作为直接接触用户手掌、同时承担内部元器件防护与外观呈现的核心部件，其结构合理性直接影响整机的装配精度与使用体验。从外形轮廓来看，整体采用大弧度圆角矩形的曲面构型，边缘做了连续的过渡倒角处理，完全贴合手机中框的安装边界，装配时可与中框的止口结构完全契合，不存在装配间隙不均的问题，周圈的配合公差控制在消费电子类产品通用的0.05mm精度区间，能够避免日常使用中缝隙进灰、握持硌手的问题。后盖表面做了微纹理的哑光处理结构，不是光滑的亮面设计，这种结构一方面可以提升握持时的摩擦力，减少手持滑落的风险，另一方面也能避免日常使用中指纹、汗渍在表面残留形成明显污渍，提升长期使用的外观整洁度。在功能结构设计上，后盖对应手机内部摄像头、闪光灯的位置预留了精准的开孔位，开孔边缘做了微小的下沉台阶结构，装配时摄像头装饰圈可以直接嵌入该台阶定位，不需要额外增加定位胶层即可保证装饰圈与后盖表面的平齐度，减少装配工序的同时也能降低装饰圈脱落的风险。后盖的内侧设置了均匀分布的卡扣位，对应中框上的卡扣卡槽，每个卡扣的拔模角度控制在3度，既可以保证装配时卡扣顺利滑入卡槽，又能保证装配后的扣合强度，日常拆卸维修时不会出现卡扣断裂的问题。同时内侧对应电池、无线充电线圈的位置做了0.2mm的浅槽结构，用于粘贴缓冲泡棉，泡棉粘贴后不会超出后盖内表面的基准平面，

　　避免装配时挤压电池或者线圈造成元器件移位。从材料适配的角度，这款后盖的结构设计适配PC+ABS的注塑成型工艺，整体壁厚均匀控制在0.8mm，边缘过渡区域的壁厚差不超过0.1mm，能够避免注塑成型时出现缩痕、翘曲的问题，曲面部分的曲率变化连续，没有锐角或者曲率突变的区域，注塑时熔体可以顺利填充整个型腔，减少成型缺陷的产生。在安装边界的设计上，后盖的整体长宽尺寸完全匹配对应机型的中框外轮廓，四个角的R角曲率与中框完全一致，装配后整机的侧面轮廓是连续的曲面，没有台阶或者断差，握持时手掌划过侧面不会有突兀的触感。后盖侧边对应手机按键的位置没有做额外的凸起或者凹陷，完全依靠中框的按键结构实现按键功能，减少后盖的结构复杂度，

　　同时也降低了后盖成型时的模具难度。考虑到日常使用中的抗冲击需求，后盖的四个边角位置做了局部加厚处理，加厚区域的壁厚达到1.2mm，当手机从低处跌落时，边角作为首先接触地面的部位，加厚的结构可以吸收部分冲击能量，减少后盖碎裂或者开裂的风险，同时加厚区域的内侧做了网格状的加强筋结构，筋条宽度0.3mm，高度0.4mm，在不增加过多整体重量的前提下提升边角的结构强度，避免冲击造成的后盖变形波及内部元器件。另外后盖表面的品牌标识区域做了微蚀刻的下沉结构，标识可以通过烫印或者镭雕的方式加工在该区域，加工后标识不会突出后盖表面，长期使用摩擦也不会出现标识磨损脱落的问题。从结构建模的逻辑来看，整个后盖的曲面构建首先从基准轮廓线开始，

　　先确定整体的长宽边界与四角的R角参数，再构建侧面的过渡曲面，保证曲面与中框配合面的连续性，之后再处理开孔、卡扣、加强筋等局部结构，所有局部结构的拔模方向都统一指向后盖的脱模方向，避免出现倒扣结构，简化模具的结构，不需要额外设计滑块或者斜顶结构，降低模具的加工成本与后期的生产维护成本。在实际的生产装配环节，这款后盖的结构可以适配常规的流水线装配工艺，操作人员可以通过定位治具直接将后盖扣合在中框上，不需要额外的调整工序，扣合后通过压合治具施加均匀的压力即可保证所有卡扣完全到位，装配效率可以满足消费电子类产品大批量生产的节拍要求。同时这种均匀壁厚的结构设计也适配后续的表面处理工艺，不管是喷涂、UV镀膜还是IMD工艺，都可以保证表面处理层的附着力均匀，不会出现局部涂层脱落或者颜色不均的问题。
