阿拉伯风格水烟烟具结构三维设计

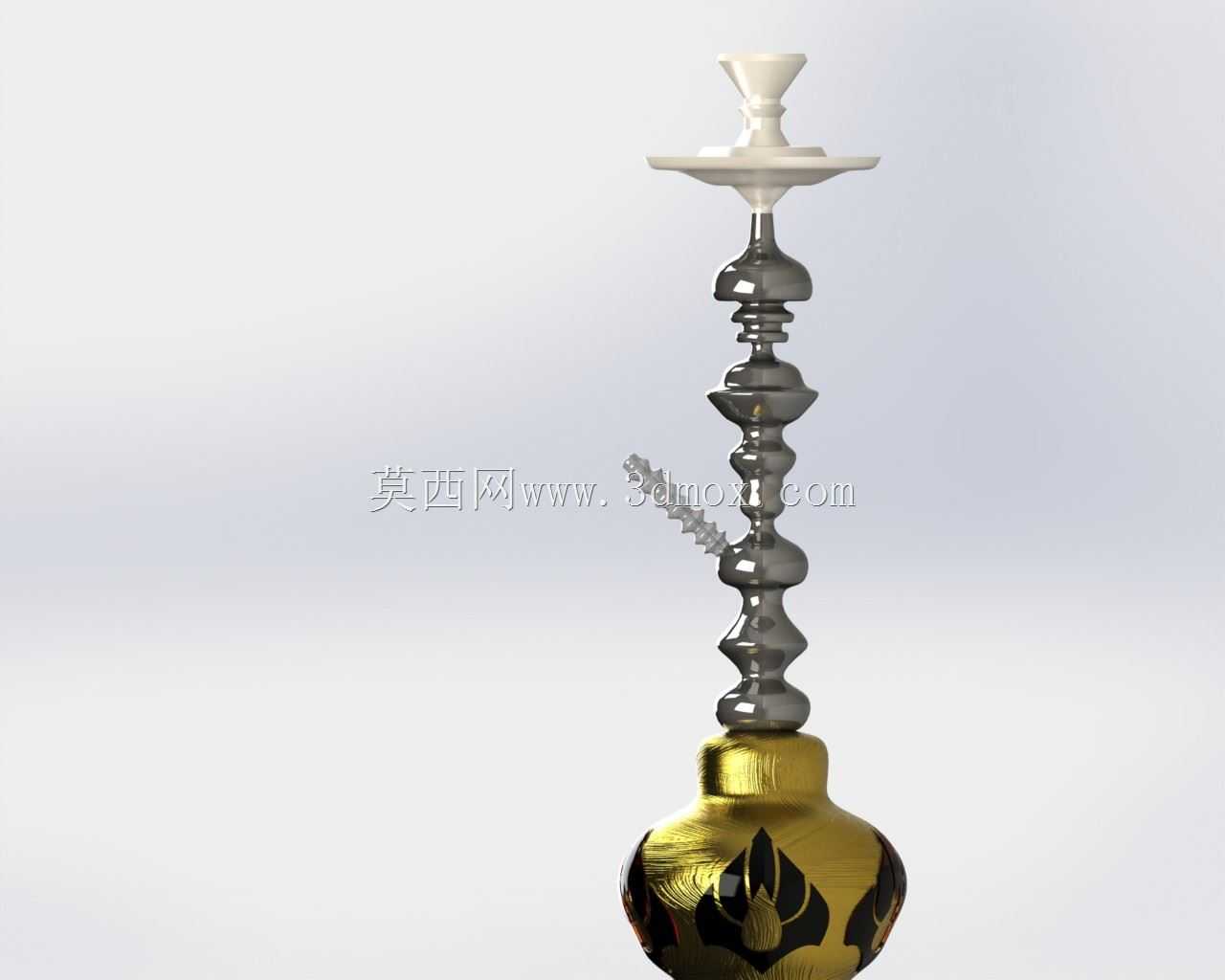

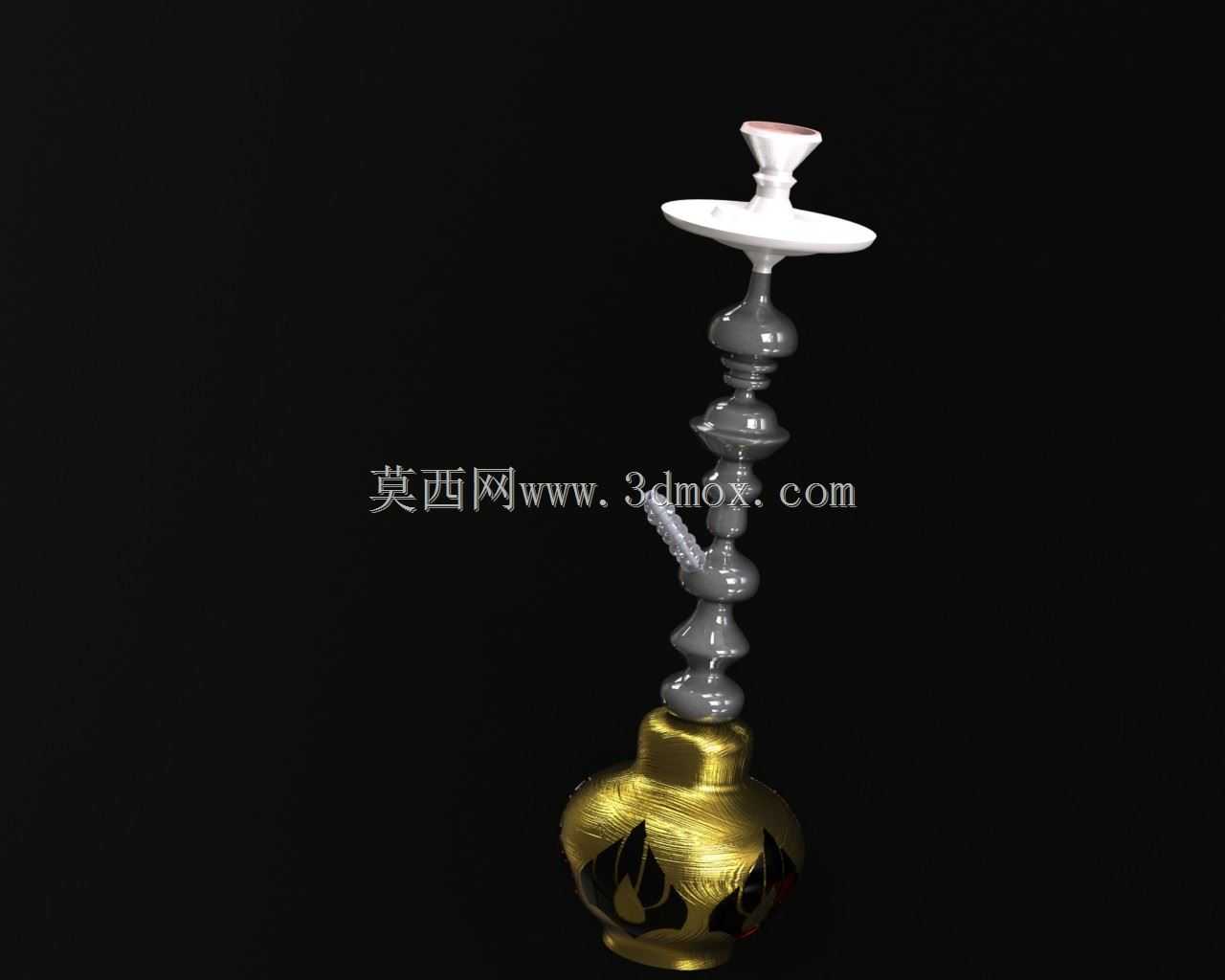

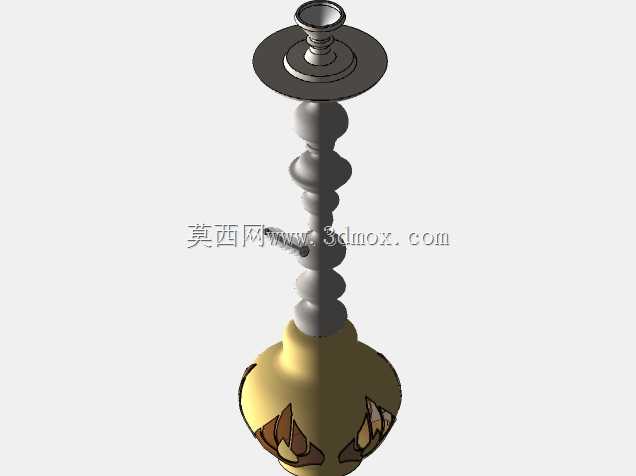

　　这款水烟烟具的三维结构设计，首先围绕休闲消费场景的实际使用需求展开，在酒吧、休闲会所这类高频使用场景中，器具的稳定性、握持操作便利性是设计时优先考量的核心点。从整体结构拆分来看，底部储液瓶采用宽底收腰的轮廓设计，底座最大直径控制在140mm左右，放置在800mm高度的常规吧台桌面时，整体重心落在底座中心垂线上，即使受到吧台边缘人员走动带来的轻微碰撞，也不会出现倾翻风险，储液瓶与上方金属立柱的连接采用M22细牙螺纹配合，螺纹旋合长度达到12mm，配合端面的丁腈橡胶密封圈，既可以保证烟路的密封性，避免抽吸时出现漏气导致的吸力不足问题，也方便日常使用后拆分清洗储液腔内部的烟液残留。瓶身表面的黑金装饰纹路采用曲面包覆建模，

　　在不增加瓶身壁厚的前提下，通过纹路的凹凸结构提升握持时的摩擦力，避免服务人员拿取加注烟液时出现手滑跌落的问题。中间的立柱段采用多层阶梯式的金属结构，每一段阶梯的直径差控制在5mm以内，既通过错落的轮廓提升视觉层次感，也在内部预留了直径8mm的直通烟气管路，管路内壁做0.2mm的圆角过渡处理，减少烟气流动时的沿程阻力，让抽吸过程的气流更顺畅。立柱侧面的烟管接口采用快插式结构设计，接口外径匹配常规10mm内径的食品级硅胶烟管，接口处设计有环形凸起卡位，烟管插入后可以依靠硅胶自身的弹性卡紧在卡位上，拉扯烟管时不会轻易脱落，同时也方便更换不同长度的烟管适配不同的使用场景。顶部的烟碗托盘采用直径120mm的圆盘结构，边缘做3mm高度的翻边，

　　放置烟料碗时可以承接意外掉落的烟料或者炭灰，避免污染下方的金属立柱表面，托盘中心的通气孔与立柱内部管路严格同轴，保证烟气可以顺畅进入下方的储液腔完成过滤。最上方的烟碗采用陶瓷材质的倒锥形结构，碗壁厚度均匀控制在4mm，盛放烟料时可以均匀传导上方炭块的热量，避免局部温度过高导致烟料焦糊，烟碗与托盘的连接采用锥面配合，不需要额外的固定结构就可以稳定放置，添加烟料或者清理炭灰时可以直接取下，操作十分便捷。在建模过程中，所有相邻部件的配合面都预留了0.1mm的装配间隙，考虑到金属部件加工时的公差累积，避免实际生产装配时出现卡滞无法组装的问题，所有外露的金属边缘都做了R0.5mm的圆角钝化处理，避免使用过程中尖锐边角划伤操作人员或者消费者。

　　整体装配完成后的总高度控制在380mm左右，放置在吧台上不会遮挡服务人员与消费者的交流视线，整体重量控制在1.2kg左右，单手握持底座就可以完成整体移动，不需要额外的辅助搬运。烟路结构的设计上，从烟碗下来的烟气通过立柱管路直接通入储液瓶内的液面以下，烟气经过液体过滤后再从瓶身上部的出气口进入烟管，这个路径的设计保证了烟气可以充分与过滤液体接触，过滤掉大部分的大颗粒杂质，同时降低烟气的温度，提升抽吸的口感。储液瓶的容量设计为300ml，加注过滤液体时的最高液位线距离出气口下沿保留40mm的安全距离，避免抽吸力度过大时液体被吸入烟管造成呛吸，这个安全距离经过多次气流模拟验证，在常规抽吸的吸力范围内不会出现液体倒吸的问题。外部装饰件的建模全部采用参数化设计，后续如果需要调整不同的装饰风格，只需要替换瓶身和立柱的曲面特征，不需要重新搭建整体的装配结构，可以快速衍生出不同配色、不同纹路的系列化产品，适配不同装修风格的休闲场所需求。
