带散热肋结构的一体式涡轮叶片设计

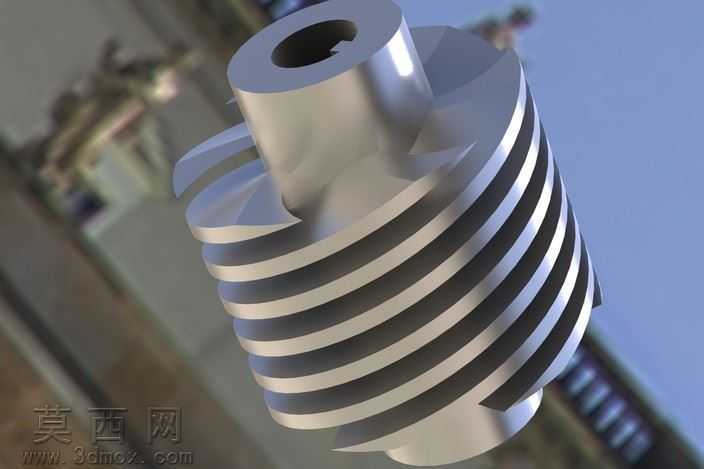

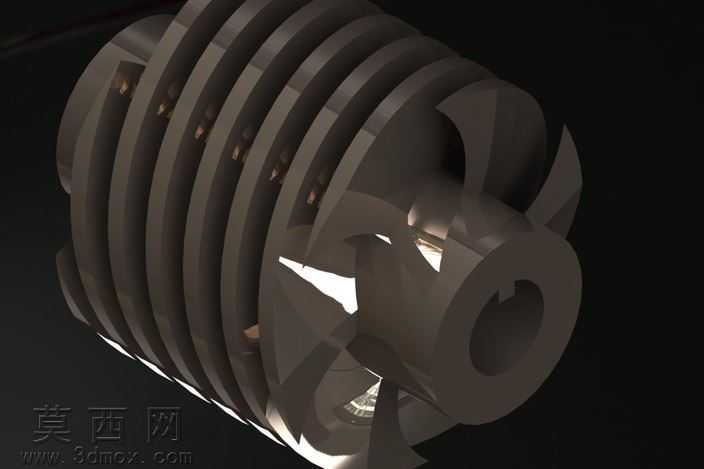

本作品为带集成散热肋结构的涡轮叶片三维建模成果，建模过程依托参数化设计逻辑完成整体结构搭建，首先以中心轴孔为定位基准，确定轮毂的回转体基础轮廓，轴孔内部的键槽定位特征严格按照传动配合的尺寸规范绘制，保证后续与传动轴装配时的周向固定可靠性。叶片部分采用曲面扫掠结合阵列的方式完成建模，每一片叶片的叶型曲线经过曲率连续校验，从轮毂根部到叶顶的截面厚度遵循渐变规律，既保证流体作用下的结构强度，又减少流体经过叶道时的阻力损失，叶片前缘做圆弧钝化处理，避免应力集中导致的结构失效。与轮毂一体连接的圆柱段上，等距排布多道环形散热肋，肋片的高度、厚度与间距经过参数化调试，相邻肋片之间形成独立的散热风道，当涡轮高速运转时，肋片随主体同步旋转，可带动周边空气形成强制对流，快速带走叶片与轮毂在工作中积累的热量，降低高温工况下的材料蠕变风险。渲染阶段采用哑光深灰金属材质模拟高温合金基材，材质参数中调整了金属度与粗糙度数值，还原合金表面经过精密加工后的细腻质感，场景内设置多组定向光源，在叶片曲面、散热肋的棱边位置形成自然的高光反射，清晰呈现各部分的结构转折与装配关系。整体设计将涡轮做功叶片与散热结构做一体化整合，省去了额外加装散热组件的装配步骤，紧凑的结构布局可有效缩小动力单元的整体体积，适用于小型汽轮动力装置、微型涡轮驱动设备的应用场景，建模过程中所有特征均保留完整参数，可根据实际工况的功率、转速需求快速调整叶型角度、肋片数量与整体尺寸，具备较强的设计复用性。
