折叠式多规格内六角艾伦扳手结构设计

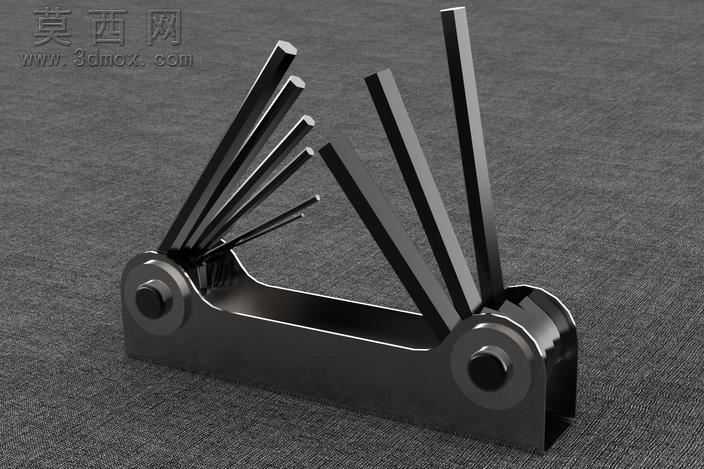

车间现场拆装内六角螺栓时，零散的单支内六角扳手常出现规格丢失、携带不便、施力时杆身弯折的问题，这款折叠式艾伦扳手的结构设计，恰好针对这些现场痛点做了针对性的适配处理。不同规格的内六角扳杆收纳在金属手柄的槽位内，铰接位置的销轴做了滚花销轴处理，避免反复开合后销轴松脱导致扳杆脱落，每根扳杆展开到工作位置时，手柄槽位的限位台阶会抵住扳杆根部，抵消拧动螺栓时的径向剪切力，不会出现扳杆受力后往回折叠的安全隐患。扳杆选用铬钒钢材质的对应参数做结构校核，靠近铰接端的杆身做了局部加粗过渡，既保证外露工作段能适配对应规格的内六角螺栓沉孔深度，又能提升根部的抗扭强度，避免大扭矩拧动时扳杆从根部断裂。手柄外侧的圆弧曲面贴合掌心握持形态，边缘做了0.8mm的圆角钝化处理，长时间施力拧动不会硌伤手掌，收纳状态下所有扳杆都嵌入手柄的对应凹槽内，没有突出的尖锐棱角，放在工具兜内不会勾刮衣物，也不会和其他工具碰撞产生磕碰损伤。每根扳杆的工作端做了15度的倒角导向，对准螺栓内六角孔时不需要反复调整角度，即使视线受阻的设备缝隙位置，也能快速对位插入。铰接位置的阻尼做了分段适配，新工具状态下扳杆展开有明显的段落阻尼，不会因为轻微晃动就自行移位，长期使用磨损后，销轴两端的铆压结构可以二次压合调整阻尼，不需要整体报废更换。针对狭小空间的拆装场景，扳杆展开后可以根据操作空间调整角度，不需要完全打直就能施力，避开周边的管线或设备凸起结构，比直柄L型内六角扳手的场景适配性更强。手柄表面做了喷砂氧化处理，沾到机油或切削液后不会打滑，握持摩擦力足够，表面的哑光质感也不会在强光下产生反光干扰视线。扳杆的规格排布按照常用频率从大到小依次排列在铰接轴上，最常用的中等规格扳杆放在最靠近手柄握持重心的位置，日常取用时不用反复翻找就能快速摸到对应规格，减少拆装作业的辅助时间。
