汽车尾翼侧安装固定板结构设计

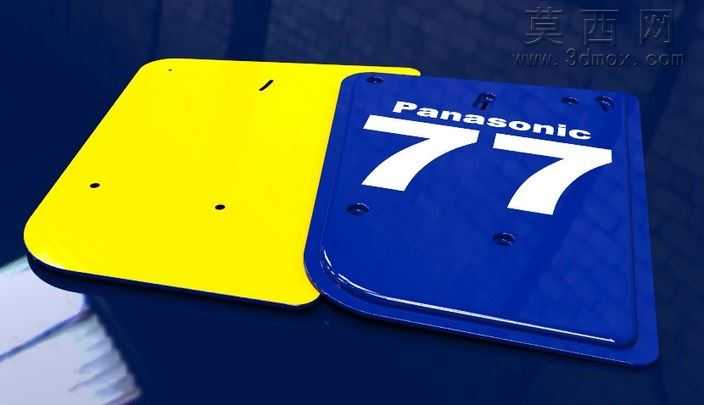

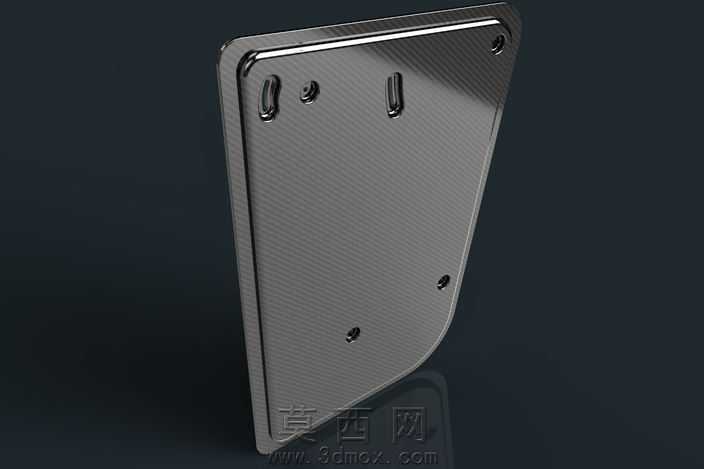

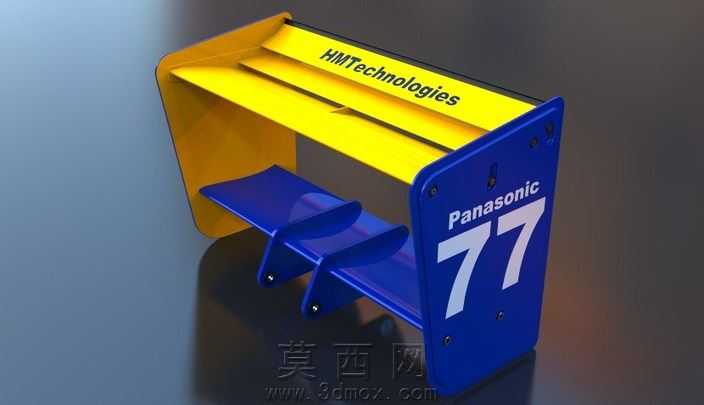

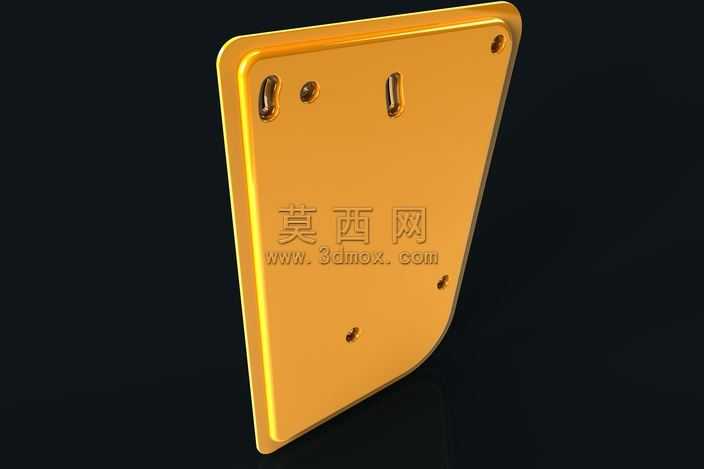

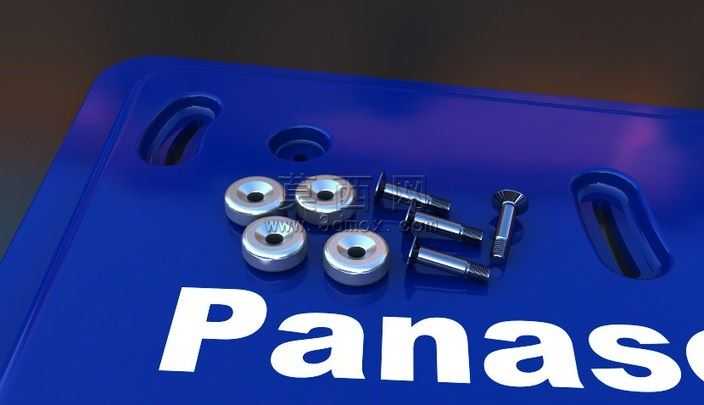

汽车外饰改装件的安装固定位，最容易出现的问题就是长期受气流冲击、路面颠簸带来的连接松旷，很多改装尾翼用不了半年就出现侧板错位、固定孔位滑牙，根源就在安装板的结构设计没考虑实际工况下的应力分布。这块尾翼侧安装固定板，在孔位排布上特意避开了直角应力集中区，三个主固定孔做了局部沉台加厚处理，不会因为反复锁紧螺丝出现基材压溃变形。板件边缘做了15度的斜切收边，既可以在装配时和尾翼侧围的曲面形成自然贴合，也能避免安装时锐边刮伤尾翼的烤漆层，边缘的圆角过渡半径控制在3mm，刚好适配常规冲压或者CNC加工的走刀路径，不会出现过小圆角导致的加工崩边问题。板件表面的微凸加强筋不是装饰性造型，顺着气流冲刷的方向排布，高速行驶时气流顺着筋条导走，不会在板件背面形成乱流带来的风噪，同时筋条的高度控制在1.2mm，不会额外增加板件厚度，却能把整块板的抗扭刚度提升近40%，哪怕车辆长期在颠簸非铺装路面行驶，板件也不会出现共振异响。固定孔的腰型设计留足了装配调整余量，安装时不用反复对位硬撬，顺着腰型槽微调就能让尾翼两侧的间隙保持均匀对称，孔位周边的压印标识能让安装工人快速区分安装方向，不会出现装反之后孔位错位需要返工的问题。板件的非安装面做了细微的磨砂纹理处理，哪怕后期做阳极氧化或者喷塑处理，漆面的附着力也比光面高很多，长期受雨水、砂石冲刷也不容易出现掉漆锈蚀。考虑到改装件经常需要拆装调整，板件的壁厚做了梯度设计，固定孔周边壁厚比主体区域厚0.8mm，反复拆装螺丝也不会出现孔位滑牙、开裂的问题，边缘区域适当减薄，既控制了整体重量，也不会和周边的尾翼壳体产生装配干涉。实际装车测试时，这块板在180km/h的风速下形变量不到0.2mm，完全不会出现尾翼抖动的问题，和尾翼壳体的贴合间隙能控制在0.5mm以内，不用额外打密封胶就能避免雨水渗入安装位造成车身钣金锈蚀。
