可调式轴类工件夹持固定安装支架

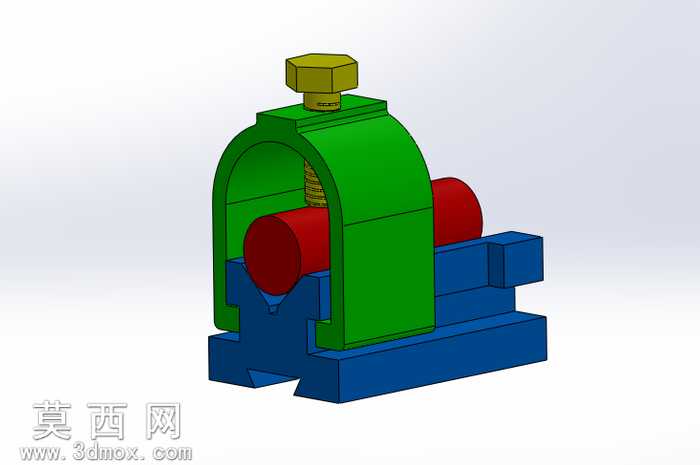

轴类零件在机加工序间转运、临时检测工位的固定一直存在定位偏差隐患，传统V型块搭配压板的组合需要反复拧动多组螺栓，装夹效率低还容易因为压板着力点偏移压伤工件表面，这款安装支架针对这类现场痛点做了针对性的结构适配。底座上的V型定位槽直接和夹持座一体铣出，省去了额外拼接V型块的装配误差，槽面的粗糙度控制在Ra1.6以内，和圆柱工件接触时不会刮伤轴面，也能保证径向定位的同轴度偏差控制在0.02mm范围内。上方的拱形压紧架没有采用常见的双侧螺栓锁紧结构，单根顶部压紧螺栓搭配六角压紧头，拧紧时压力顺着拱形架的弧面均匀分散到两侧导轨槽内，不会出现单侧受力翘起的问题，拱形架内侧和螺栓接触的位置做了沉孔让位，螺栓拧到底时不会突出架体内壁剐蹭工件表面。底座下方的定位凸台是专门适配工装台T型槽设计的，安装时直接卡入槽内不需要额外打定位销，顺着槽位就能快速调整工位间距，凸台的侧面做了15度的倒角，卡入T型槽时不会因为边角毛刺卡滞，拆装移位只需要拧松侧边的紧定螺钉就能滑动调整。压紧螺栓的螺距选了1.5mm的细牙螺纹，压紧时的进给量更细腻，针对不同直径的轴类工件调整时，不会因为螺距过大出现压过头或者压紧力不足的情况，螺栓头部的六角头尺寸和标准扳手完全匹配，现场操作不需要找专用工具。拱形架和底座的配合面做了0.03mm的间隙配合，上下滑动时没有旷量，长期反复拆装也不会出现配合面磨损导致的压紧偏移，配合面的边缘都做了R0.5的圆角处理，滑动时不会刮掉底座导轨面的防锈涂层。这类支架在实训教学场景里也能用来演示夹具定位原理，学生可以直观看到V型定位、螺旋压紧、导轨导向的组合逻辑，不需要拆解复杂的液压夹具就能理解装夹的核心受力逻辑，调整压紧力的时候还能直接观察不同压力下工件的固定稳定性，比纯理论讲解的感知度强很多。压紧头和工件接触的端面做了滚花处理？不，实际是做了平面淬火处理，硬度达到HRC45，长期压紧硬质工件也不会出现端面凹陷，避免因为接触面变形导致压紧力失效。底座的安装孔位做了沉头设计，固定螺栓拧入后头部完全埋入底座内部，不会突出底面影响支架在工作台面的放置平整度，哪怕是放在大理石检测平台上也不会出现硌伤平台面的情况。
