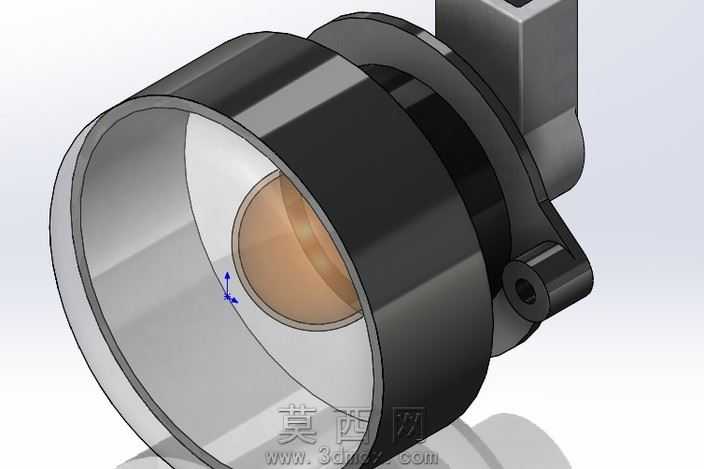

赫拉60毫米嵌入式设备状态指示器结构

工业现场嵌入式安装的状态指示部件，最容易被忽略的加工痛点是壳体与安装面板的配合公差——过松会在设备振动时出现松脱偏移，过紧则会给现场装配带来额外的撬装风险，甚至刮花面板漆面。这款60毫米规格的指示器，在壳体外侧设计了带定位凸耳的阶梯式安装边，凸耳上预留的沉头安装孔位，刚好适配M3规格的盘头螺丝，沉孔深度经过反复调整，既能让螺丝头完全埋入凸耳表面不突出，又不会因为孔深过薄导致螺丝锁附时凸耳出现应力开裂。

镜圈与主壳体的配合采用了止口式卡接结构，止口的配合间隙控制在0.02毫米以内，既可以保证镜圈压装后不会出现径向晃动，又能在后期维护更换内部透光片时，用平口螺丝刀从预留的拆卸缺口处轻轻撬动即可分离，不会像过盈配合结构那样拆一次就损坏镜圈边缘。内部的透光镜片安装位，设计了一圈宽度1.2毫米的环形承托边，承托边的边缘做了R0.3的圆角过渡，避免尖锐棱边割伤透光镜片的镀膜层，同时承托边与镜片之间预留了0.1毫米的缓冲间隙，适配现场高低温变化带来的材质热胀冷缩量，杜绝低温环境下镜片被硬挤压出现裂纹的隐患。

侧方伸出的接线固定座，与主壳体采用一体化结构设计，省去了额外装配接线座的工序，固定座上的穿线孔做了内倒角处理，穿线时不会刮破导线的绝缘层，孔位旁边的螺丝柱深度刚好适配接线端子的锁附长度，不会出现螺丝顶穿壳体内部的情况。镜圈的外表面做了细微的哑光晒纹处理，既可以避免车间强光照射下出现反光晃眼的问题，又能在日常擦拭维护时不容易留下指纹划痕，内部的反光杯曲面采用了渐变弧度设计，光线经过反射后可以形成均匀的圆形指示光斑，不会出现边缘亮中心暗的照明不均问题。

壳体的壁厚控制在2.5毫米，既保证了整体结构强度，在设备运行产生的持续振动下不会出现共振异响，又不会因为壁厚过厚导致整体重量超标，给安装面板带来额外的承重负担。所有棱边位置都做了去毛刺处理，没有尖锐的割手边角，现场装配工人徒手操作也不会被划伤，各个配合面的拔模角度控制在1.5度，注塑生产时可以顺利脱模，不会出现粘模导致的表面缺料、飞边问题，减少后期二次修整的加工工作量。
