门窗锁扣异形加工件结构设计

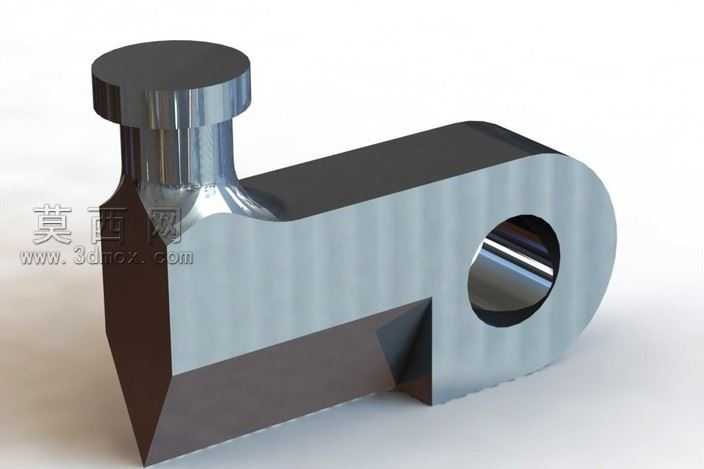

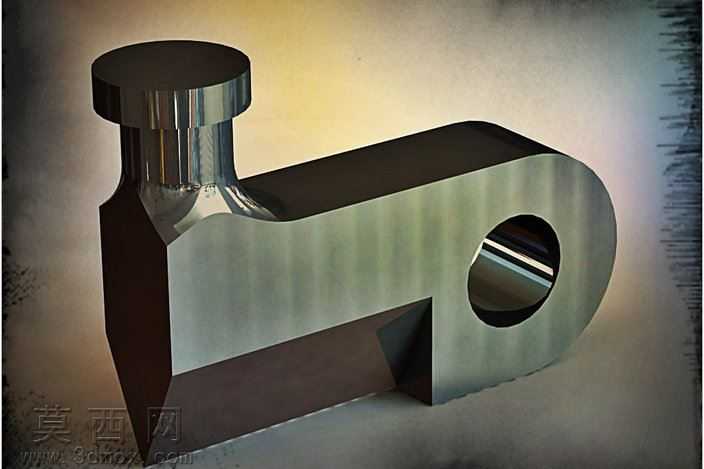

门窗五金件长期承受反复启闭的交变载荷，普通冲压成型的锁扣常出现根部应力集中断裂、销轴孔磨损松旷的问题，这款加工件的结构设计完全围绕加工适配逻辑展开，每一处几何特征都对应实际量产中的工艺取舍。顶部圆柱定位柱的根部做了内凹圆弧过渡，没有采用常规的直角倒角，是因为铣削加工时直角根部会留下刀具让刀形成的微小凹痕，启闭受力时凹痕会成为应力开裂的起点，R2.5的过渡圆弧刚好匹配φ8立铣刀的刀尖圆角，一次走刀就能成型，不需要额外的清根工序，也避免了后续抛光打磨破坏柱面的同轴度。柱身的直径公差控制在h7区间，表面粗糙度要求Ra1.6，是为了和门窗框上的导向孔形成间隙配合，反复插拔时不会出现卡滞，也不会因为间隙过大产生晃动异响。

主体块的侧面做了15度的斜切面，没有保留完整的矩形轮廓，一方面是减少锁闭时和锁座的接触面积，降低启闭过程的摩擦阻力，另一方面是铣削加工时可以减少30%的材料去除量，缩短单件加工的走刀时间，斜切面和竖直面的交线处做了0.5mm的钝边处理，避免装配时锋利的刃口刮伤门窗型材的表面涂层，也防止安装工人被划伤。右侧的销轴孔没有做通长的等直径设计，孔口处做了1mm深的沉孔倒角，装配销轴时可以自动导正，不需要反复调整销轴的对中位置，沉孔还能储存少量润滑脂，延长销轴和孔壁的磨损寿命，孔的内壁粗糙度要求Ra0.8，是因为销轴要在孔内做小角度的转动，粗糙度过高会加速销轴的磨损，导致锁闭间隙变大。

底部的楔形锁止面做了0.2mm的平面度公差要求，锁闭时这个面和锁座的卡扣面完全贴合，不会出现局部点接触导致的压痕变形，楔形角度设置为8度，刚好处于自锁角度区间，锁闭后不会因为门窗的振动自行松脱，也不会因为角度过小导致开启时需要过大的操作力。零件的所有棱边都做了去毛刺处理，没有残留的切削飞边，装配时不需要额外的人工修挫工序，减少了装配环节的工时消耗。材质选用304不锈钢，没有做额外的表面涂层，是因为不锈钢本身的耐腐蚀性能足够应对门窗使用场景的潮湿、温差变化，铣削后的表面金属质感也能和多数门窗的金属型材风格匹配，不需要额外的电镀或者喷涂工序，降低了加工过程的环保处理成本。
