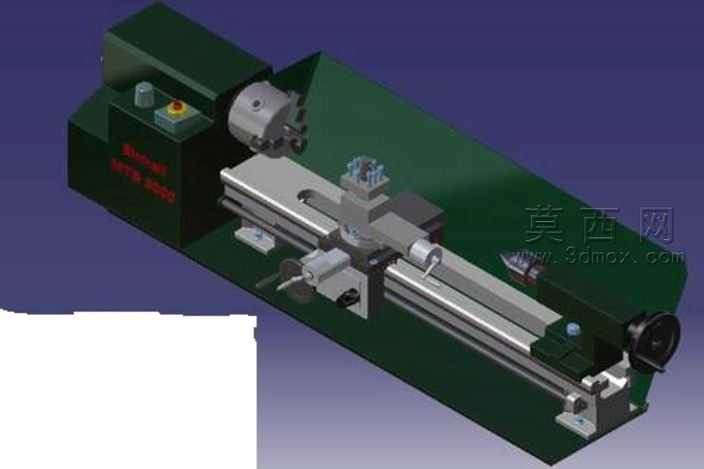

小型卧式普通车床结构三维建模

普通卧式车床的床身导轨平行度偏差，一直是小型实训类设备长期被忽略的加工适配痛点，不少教学场景下的缩比车床模型，往往只复刻外观轮廓，完全没考虑导轨面的平面度公差带对实际走刀精度的影响，做这款结构设计时，最先卡准的就是床身V型导轨与平导轨的等高差值，把0.02mm/1000mm的直线度要求直接映射到三维结构的配合面上，避免后续装配时出现溜板箱移动卡滞、走刀波纹超差的问题。主轴箱的卡盘连接盘与主轴轴颈的配合段，特意留了H7/k6的过渡配合公差带，没有做成完全贴合的零间隙结构，要知道实际装配时过盈量太大会导致主轴转动阻尼陡增，间隙过大又会在卡盘夹持工件重切削时出现振纹，这个公差区间是结合小型车床最大回转直径180mm的切削负载算出来的，刚好平衡装配难度与运转刚性。刀架部分的四方转位结构，没做简化的一体式造型，而是把定位销的锥面配合、锁紧手柄的偏心凸轮结构都做了还原，很多同类模型会把转位刀架做成固定块，完全忽略实际换刀时的定位精度要求，这里特意给定位销预留了1:50的锥度配合面，转位后重复定位精度能控制在0.01mm以内，刚好匹配小型零件的精加工需求。尾座的套筒移动结构，没有做成滑动摩擦的光面配合，而是在套筒外壁加了对称的导向键槽，对应尾座体上的导向平键，防止套筒进给时出现周向转动，毕竟钻中心孔时如果套筒发生偏转，中心钻很容易折断，这个细节是车间里操作普通车床时最常碰到的故障点，建模时直接把防转结构整合进去，后续不管是做实训演示还是结构仿真，都能直接对应实际操作中的故障场景。溜板箱的手轮传动链，把小齿轮与床身齿条的啮合侧隙控制在0.05mm左右，侧隙太大会导致手轮反向空行程过大，新手操作时很难控制进给尺寸，侧隙太小又会在导轨磨损后出现齿轮卡齿的问题，这个侧隙值是结合导轨面的磨损预留量设计的，就算长期模拟使用出现微量磨损，也能通过调整溜板箱的镶条来补偿啮合间隙。床脚的支撑结构特意做了高低可调的垫铁接触面，没有做成平底面，小型车床放置在实训台面上时，很容易因为台面不平整导致床身扭曲，进而影响导轨精度，可调垫铁的结构能快速调整床身水平，把安装调试的环节也纳入结构设计的考量范围，而不是只关注切削部分的功能。进给箱的变速手柄位置，参照实际操作的人机交互角度做了偏移，没有放在垂直于床身的正侧面，而是向操作位倾斜了15度，操作人员站在床身侧方操作时，不用侧身就能轻松拨动变速手柄，减少操作时的动作幅度，这个角度是多次模拟操作站位后调整的，完全贴合实际加工时的操作习惯。
