Usongshine17HS3401步进电机三维建模作品

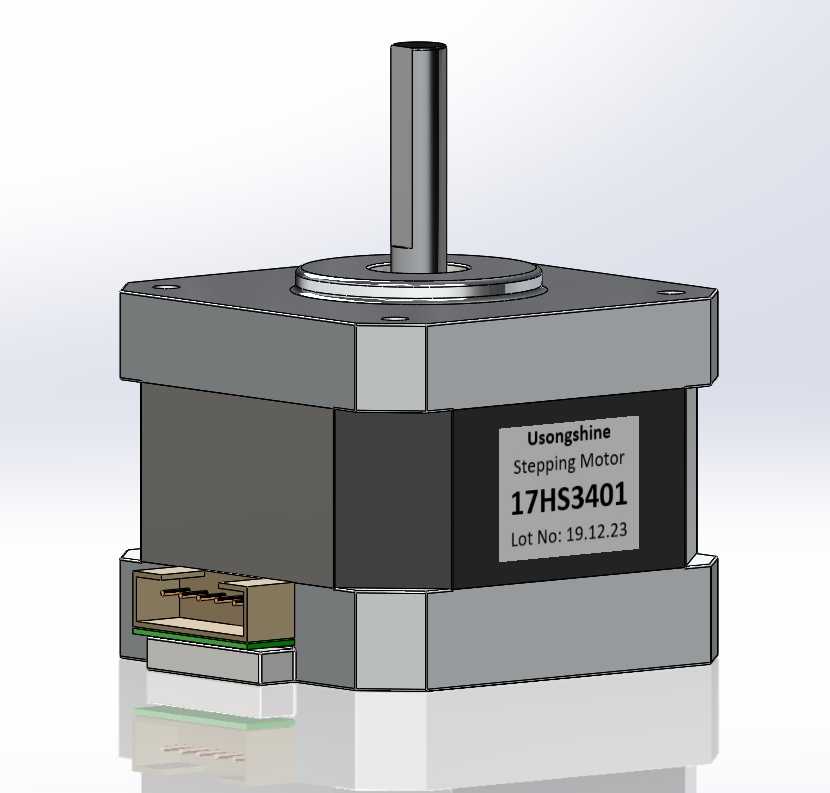

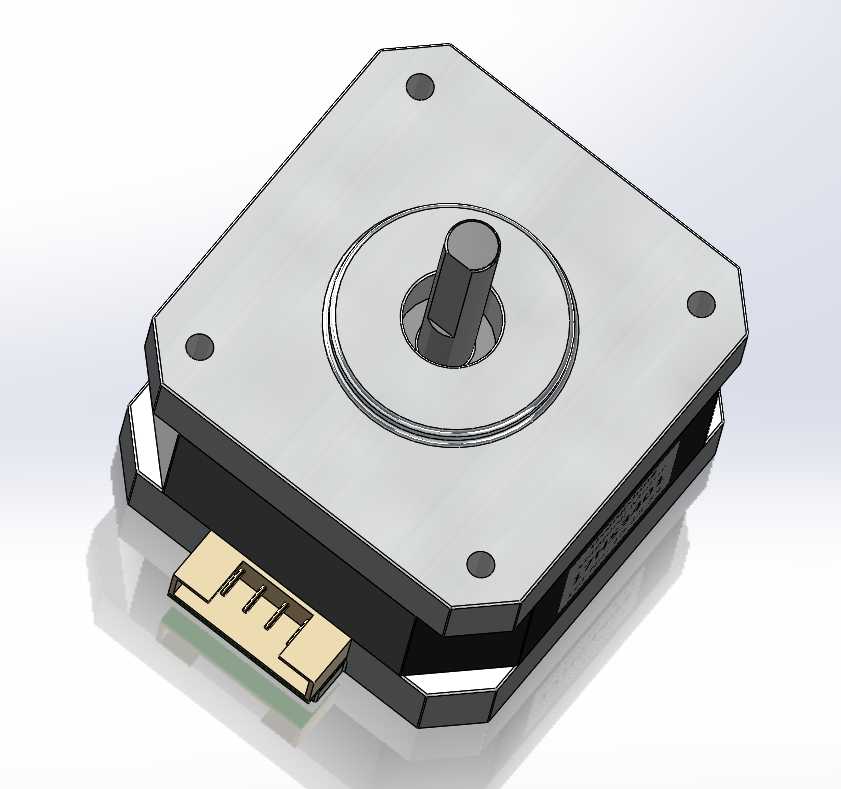

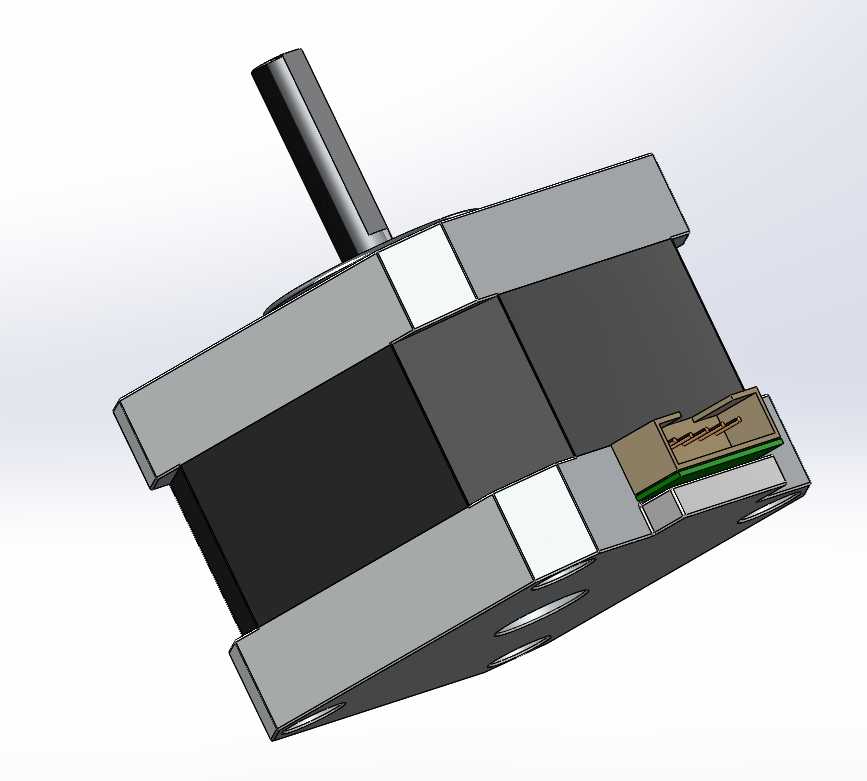

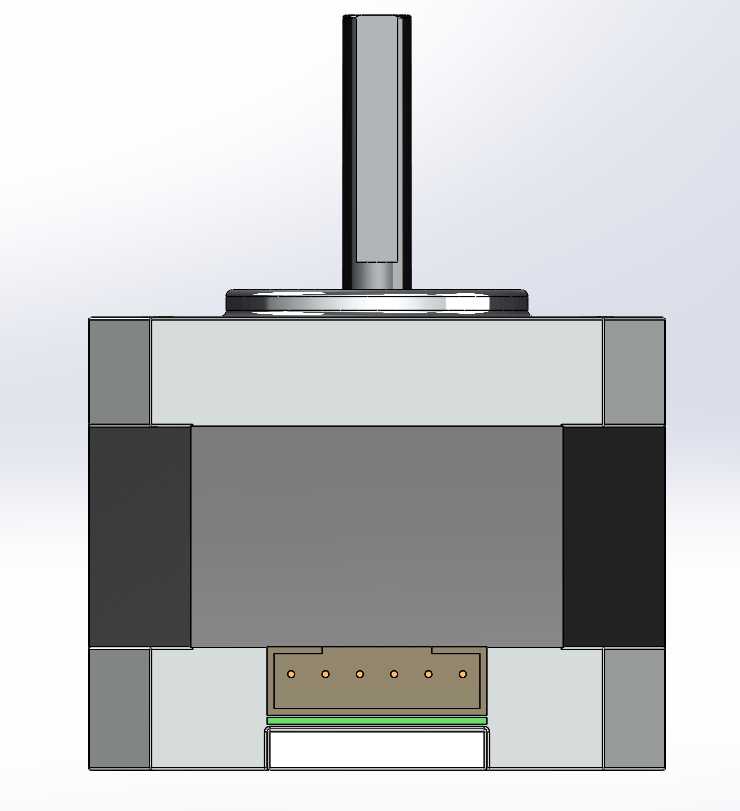

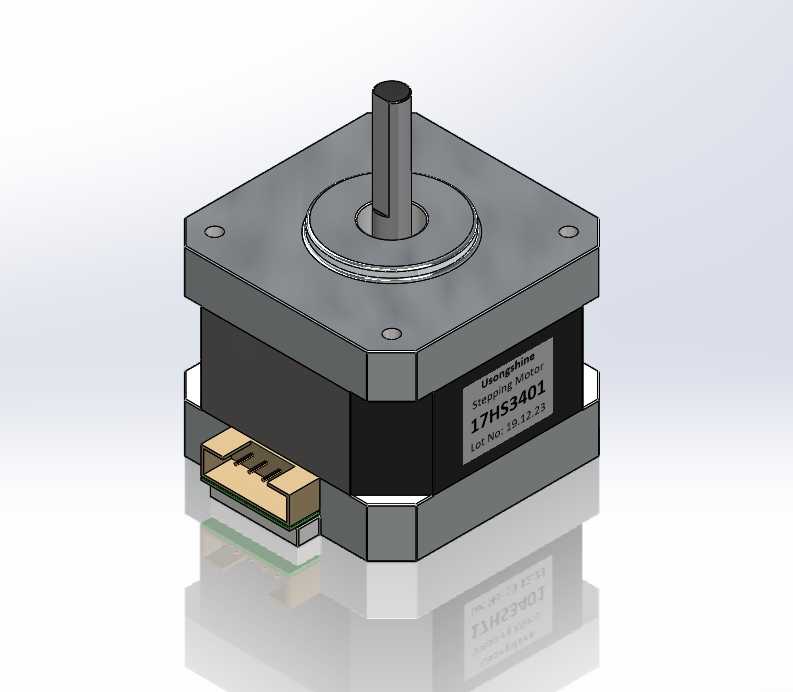

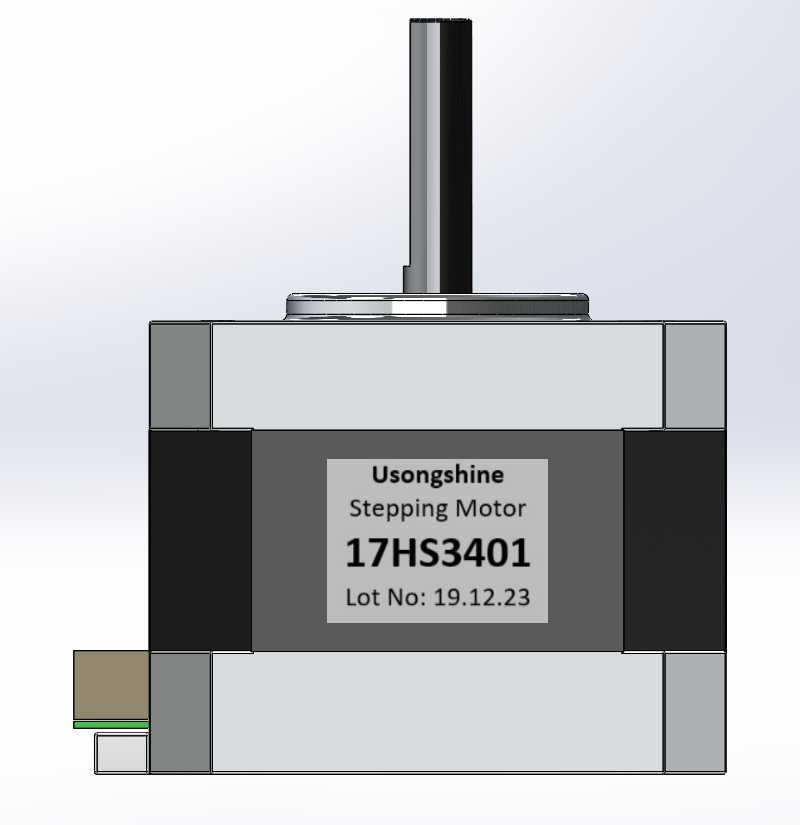

本作品为Nema17规格Usongshine 17HS3401步进电机的高精度三维建模成果，建模过程严格对照实物尺寸参数完成，完整还原了该款步进电机的全部结构细节。建模阶段首先梳理步进电机的组成逻辑，将整体拆分为输出轴、前端盖、定子壳体、后端盖、绕组封装段、接线插座六大核心模块，逐一完成各模块的特征搭建：输出轴部分还原了轴身的圆柱度特征、轴端的装配定位切面，精准匹配实际装配的公差要求；端盖部分还原了四角的安装沉孔、端盖与壳体配合的定位止口，以及表面的细微倒角特征，还原金属冲压端盖的真实形态；定子壳体部分还原了层叠硅钢片拼接的视觉特征，侧面的型号标识区域做了凹凸纹理处理，还原实物标签的粘贴基准面；绕组封装段还原了黑色塑封层的包裹形态，准确呈现绕组与壳体的装配位置关系；接线插座部分还原了插针排布、插座基座的卡扣结构，以及引出线的排布形态，完整复现实物的接线端结构。材质与渲染阶段针对不同部件匹配对应材质属性：金属端盖与输出轴采用磨砂金属材质，调整金属粗糙度参数还原冷轧钢件的哑光金属质感，添加细微的表面颗粒纹理模拟真实机加工表面的细微痕迹；绕组塑封部分采用哑光黑色工程塑料材质，调整漫反射参数还原塑封层的微反光特性；接线插座部分采用米黄色耐高温塑料材质，插针部分采用亮面金属材质，区分不同部件的材质差异；标签区域采用哑光贴纸材质，印刷文字做清晰的纹理映射，还原实物标签的视觉效果。渲染阶段采用柔和的工作室布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部的死黑区域，添加柔和的地面反射效果，呈现模型放置在工作台面的真实视觉感受，同时保留各部件的结构轮廓清晰度，方便查看各部分的装配关系。设计过程中重点考量模型的装配实用性，所有配合面的尺寸均按照实物的装配公差做对应设置，既保证模型外观的还原度，也可直接用于3D打印适配、设备装配干涉检查、运动仿真演示等场景，完整复现该款步进电机的外观形态与结构特征，可用于自动化设备设计、3D打印机结构搭建、小型机器人传动系统设计等场景的配套建模使用，模型各部件可单独拆分编辑，方便后续根据设计需求调整装配位置、修改局部特征，满足不同场景的使用需求。
