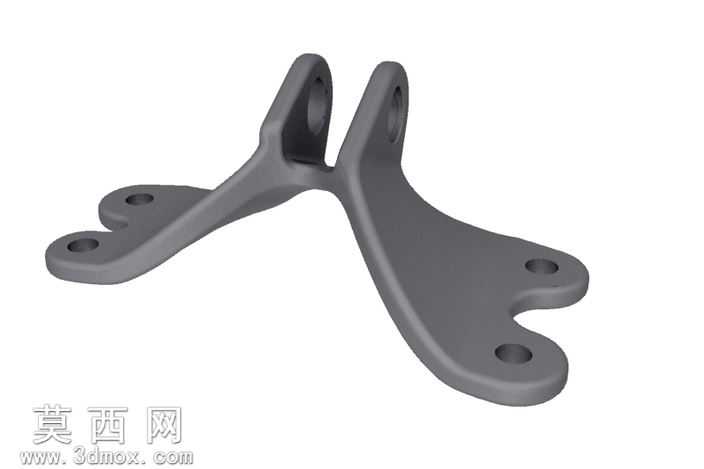

双叉型发动机安装固定托架结构设计

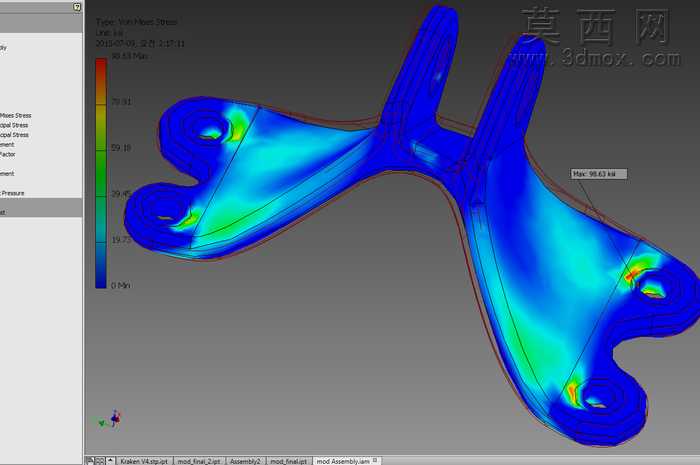

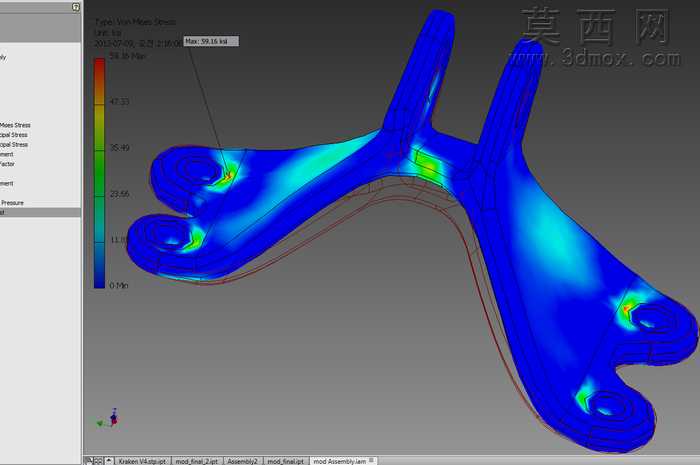

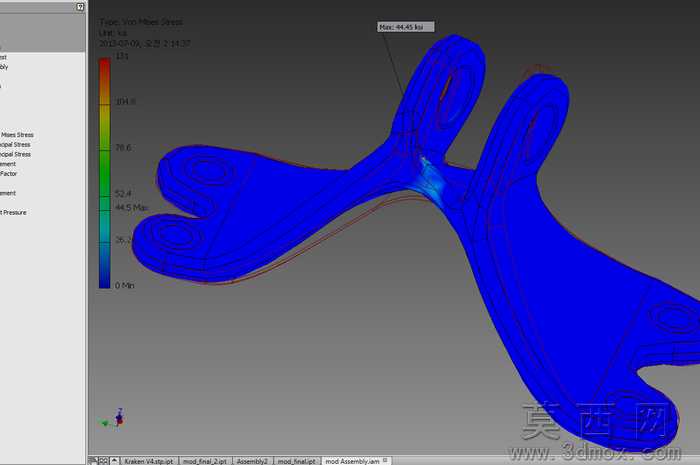

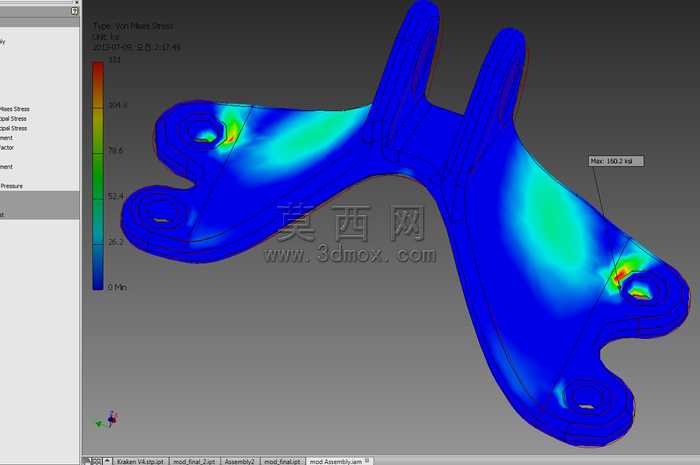

发动机托架作为动力总成与车架之间的核心传力构件，长期承受交变载荷与振动冲击，常规等厚板材冲压成型的托架，常在分叉根部出现应力集中导致的疲劳开裂问题，这款双叉型托架在结构设计阶段就针对这一加工与使用痛点做了针对性调整。分叉位置的过渡曲面没有采用常规的直角转接，而是做了连续变曲率的圆弧过渡，曲率半径从支臂根部向安装端逐步收窄，既避免了铣削加工时刀具在转角处的进给停顿留下刀痕，也能让载荷在传递过程中平滑分散，不会在转角位置形成应力峰值。两侧支臂的安装孔位没有采用同轴等径设计，靠近分叉根部的两个安装孔做了0.2mm的沉台处理，沉台深度刚好匹配标准螺栓的垫片厚度，装配时垫片能完全嵌入沉台，不会因为车辆振动出现垫片滑移、螺栓预紧力衰减的问题。支臂的板厚从根部到端部做了渐变减薄处理，根部厚度比端部厚1.8mm，既保证了与发动机连接位置的结构强度，也能减少端部安装位置的材料冗余，降低整体构件重量。安装面的平面度公差控制在0.05mm以内，铣削加工时采用顺铣走刀路径，避免逆铣带来的表面让刀误差，保证托架与发动机、车架的安装面完全贴合，不会出现局部虚接导致的振动异响。支臂上的安装孔位置度公差控制在0.1mm，孔壁做了铰孔处理，表面粗糙度达到Ra1.6，螺栓穿装时不会出现卡滞，也能保证连接副的配合精度。托架的边缘位置全部做了R2的圆角倒钝处理，既避免加工后残留的锐边划伤装配人员，也能减少电泳涂装时的边角流挂问题，提升表面处理的附着效果。分叉顶部的两个铰接孔内预留了衬套安装余量，孔壁的同轴度公差控制在0.03mm，衬套压装后不会出现偏斜，保证铰接位置的转动灵活性，也能减少长期摆动带来的衬套偏磨问题。整个构件的结构没有多余的装饰性特征，所有曲面与棱边的设计都同时兼顾加工可行性与实际受力需求，没有为了外观效果增加不必要的加工工序，每一处尺寸调整都对应实际装配与使用中的具体问题，能有效降低批量生产时的加工不良率，也能提升构件在复杂工况下的使用寿命。
