斜顶式管道支撑钣金机架结构设计

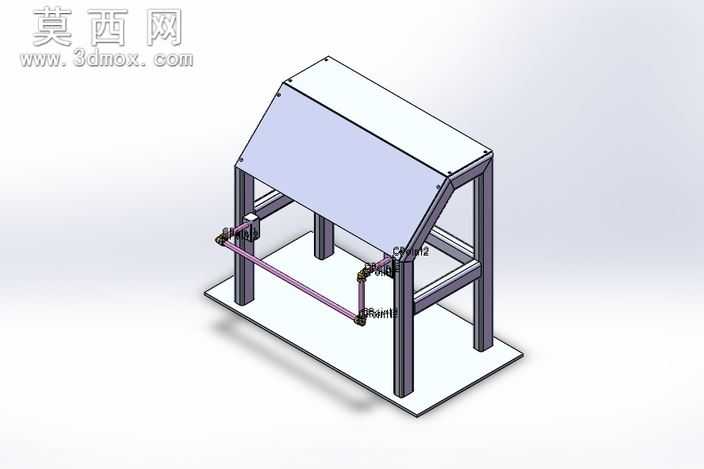

车间现场的管路架设常遇到护罩干涉、支撑刚度不足的问题，这款斜顶护罩式管道支撑机架在落地适配时，最先要考量的是方通框架的焊接收缩余量。四根竖直方通与底部安装板的连接位，不能直接满焊固定，要先在底板上铣出1.2mm深的定位沉台，把方通端部卡入沉台后再分段点焊，能避免焊接热变形导致的立柱垂直度偏差，毕竟上方斜顶护罩的安装孔位公差只有0.5mm，立柱歪了护罩根本没法对齐装配。斜向护罩的钣金折弯是最容易出问题的环节，两块斜板的折弯边不能做等宽设计，靠近前侧操作位的折弯边要多留8mm的压边，刚好能盖住框架前侧方通的拼接缝，既不用额外打密封胶，还能避免车间切削液顺着缝隙溅到内部管路上。前侧横跨的管道固定杆，两端的安装座特意做了腰型孔设计，不是为了省加工成本，是现场布管时管道的实际走向难免有几毫米的偏差，腰型孔能留出横向调整余量，不用重新扩孔就能把管道牢牢固定在指定高度，管夹的安装位还做了沉头处理，锁紧后螺栓头不会突出刮碰到过往操作人员的工服。框架后侧的两根斜撑方通，和竖直立柱的连接角度没有取整做45度，而是顺着护罩的斜度匹配到38度，这个角度下斜撑承受的护罩重力分力更均匀，就算护罩顶部临时放置检修工具，也不会出现框架晃动感。底部安装板的四个角位做了20mm的倒角，不是为了外观好看，是车间地面难免有凸起的焊渣或者水泥块，直角底板很容易被垫起导致整体机架倾斜，倒角后就算地面有小幅度不平整，机架也能平稳贴实地面，后期打膨胀螺栓固定时不会出现应力集中导致的底板变形。护罩和框架的连接没有用外露的螺栓，全部采用隐藏式卡扣加内侧点焊的方式，外侧看不到任何连接紧固件，日常清洁时抹布不会勾到螺栓头，车间的粉尘也不会积在连接缝隙里，减少后期清洁维护的工作量。管道固定杆上的管夹安装位，特意间隔150mm做了防滑纹路，管夹锁紧后不会因为设备运行的震动出现横向滑移，就算管路内有流体冲击产生小幅震动，管道也不会在支撑位出现磨损。
