台式800x600行程数控铣削加工设备

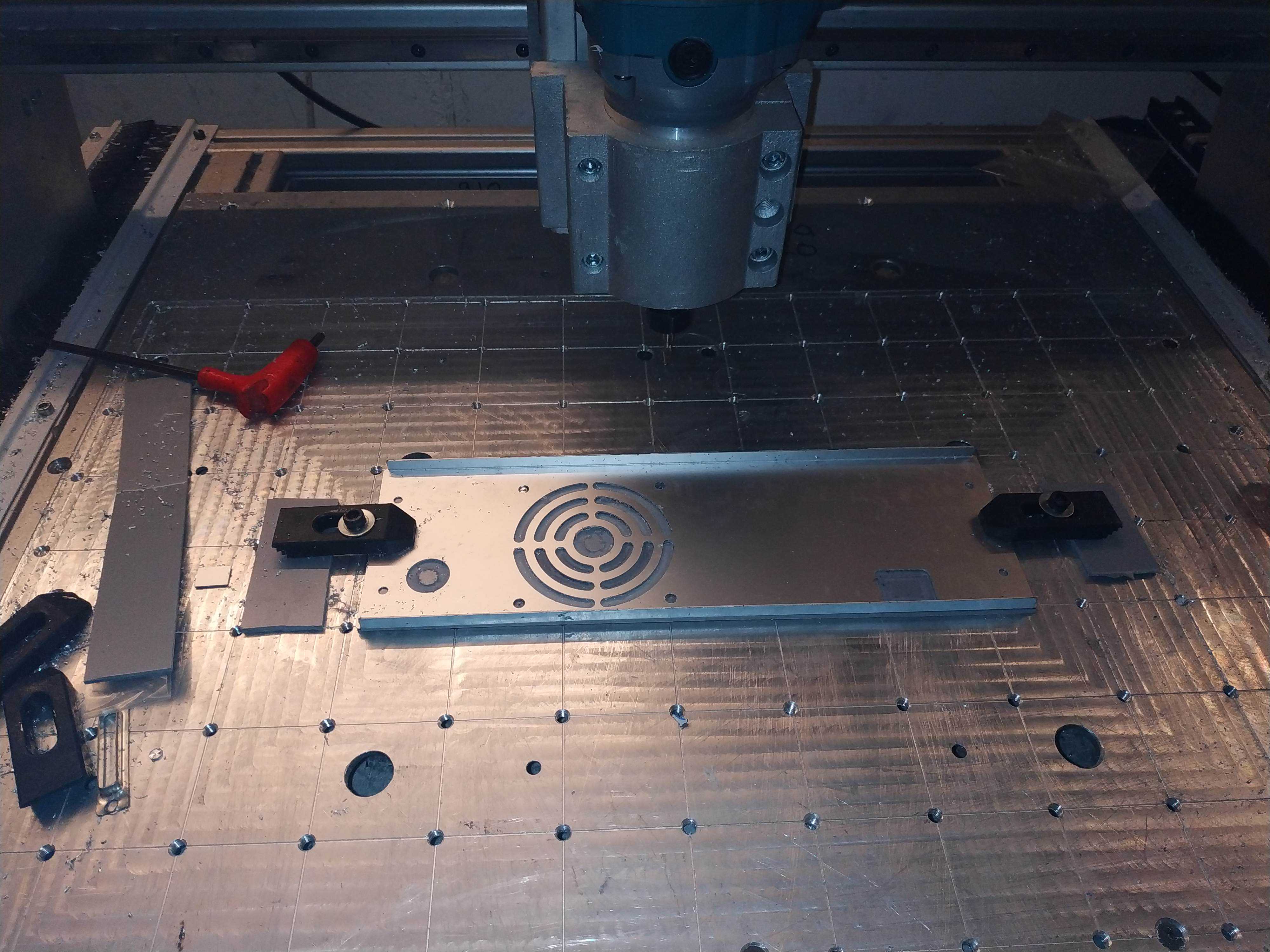

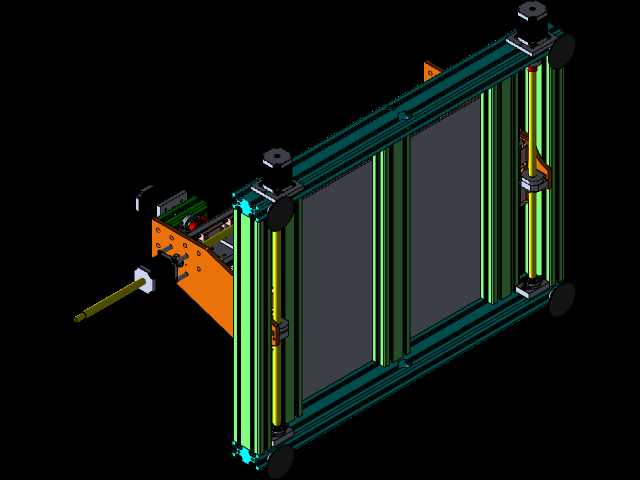

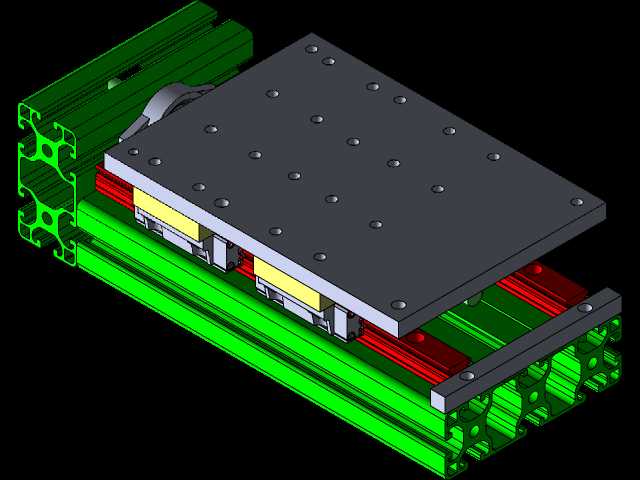

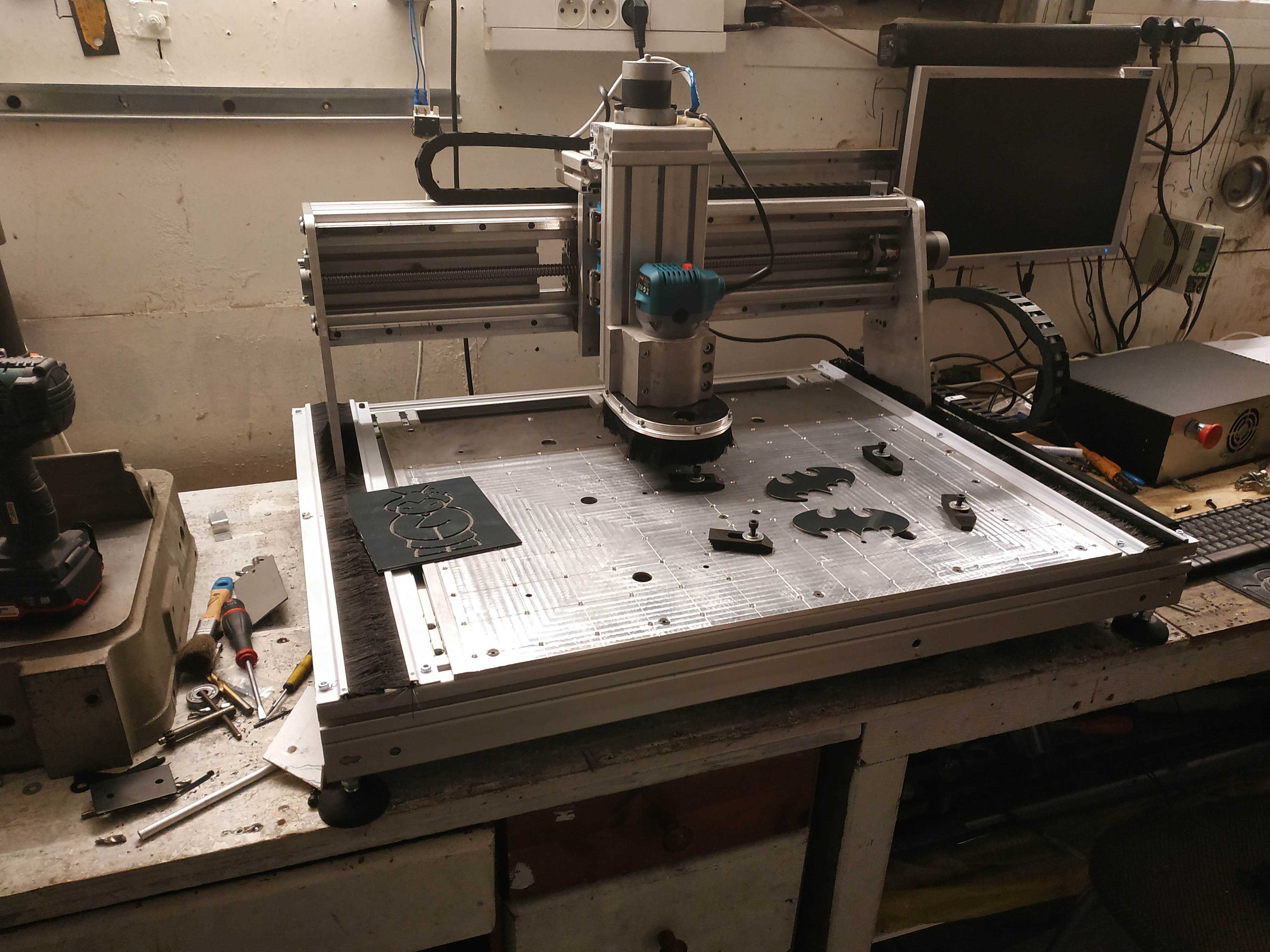

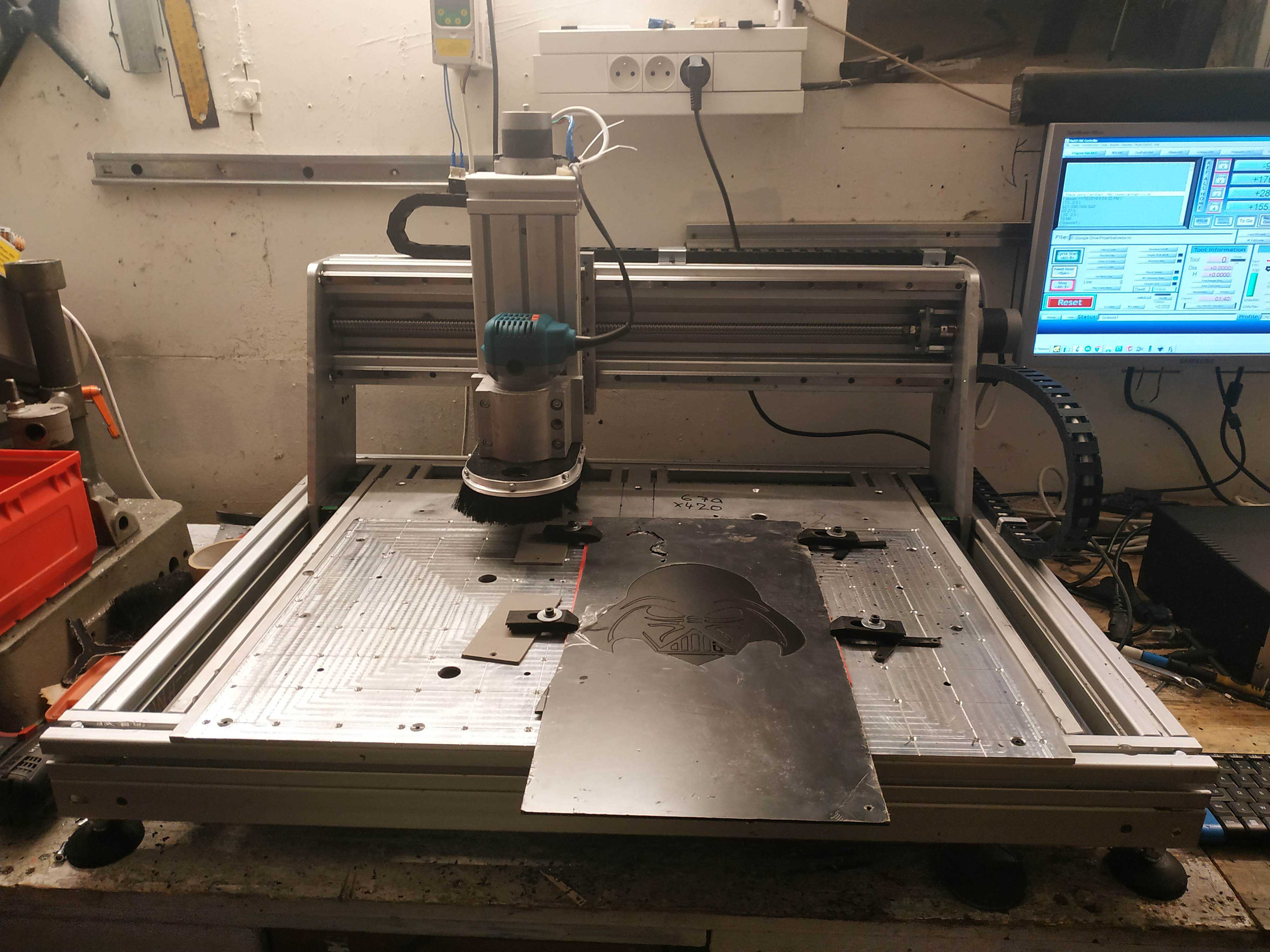

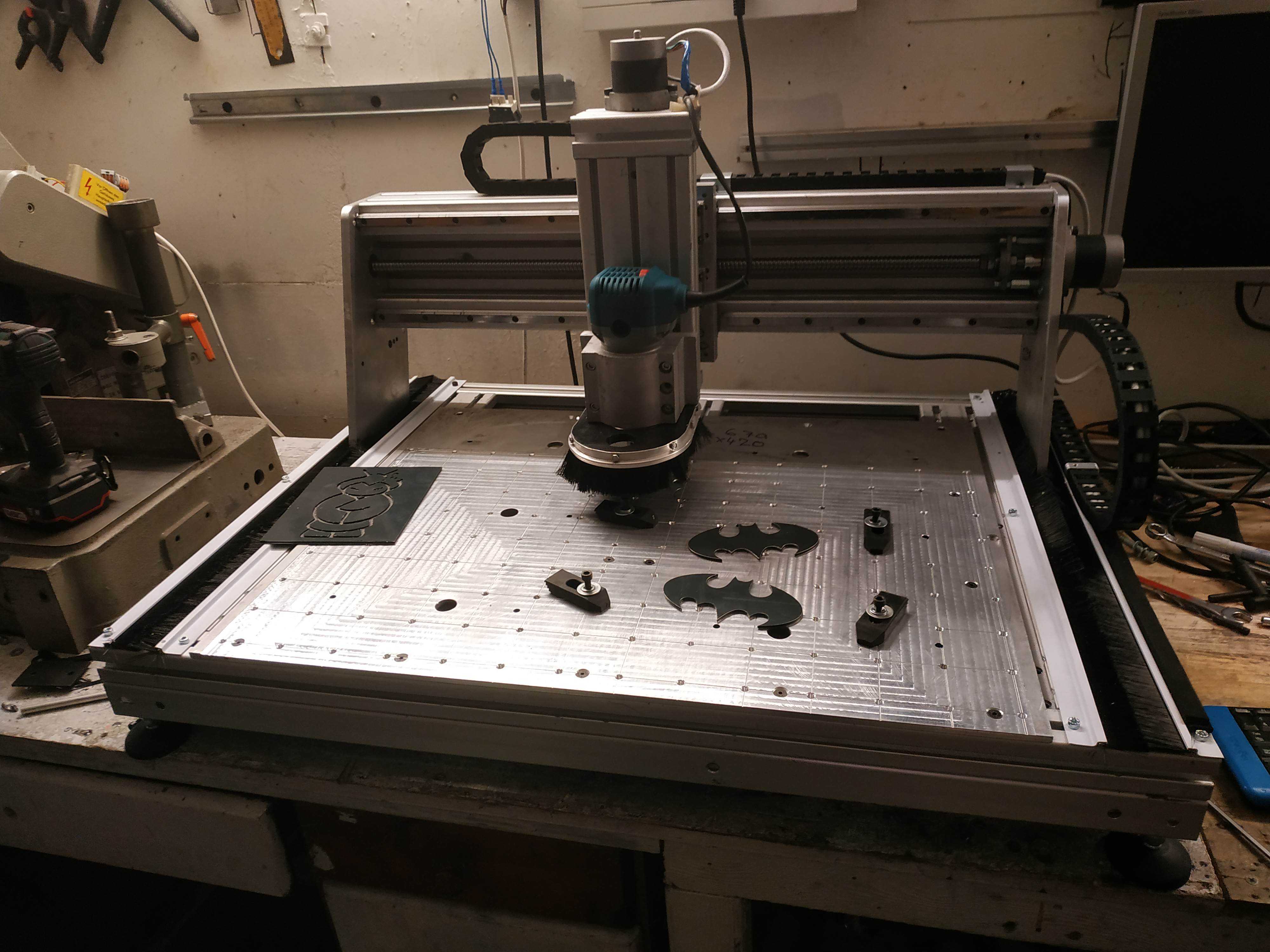

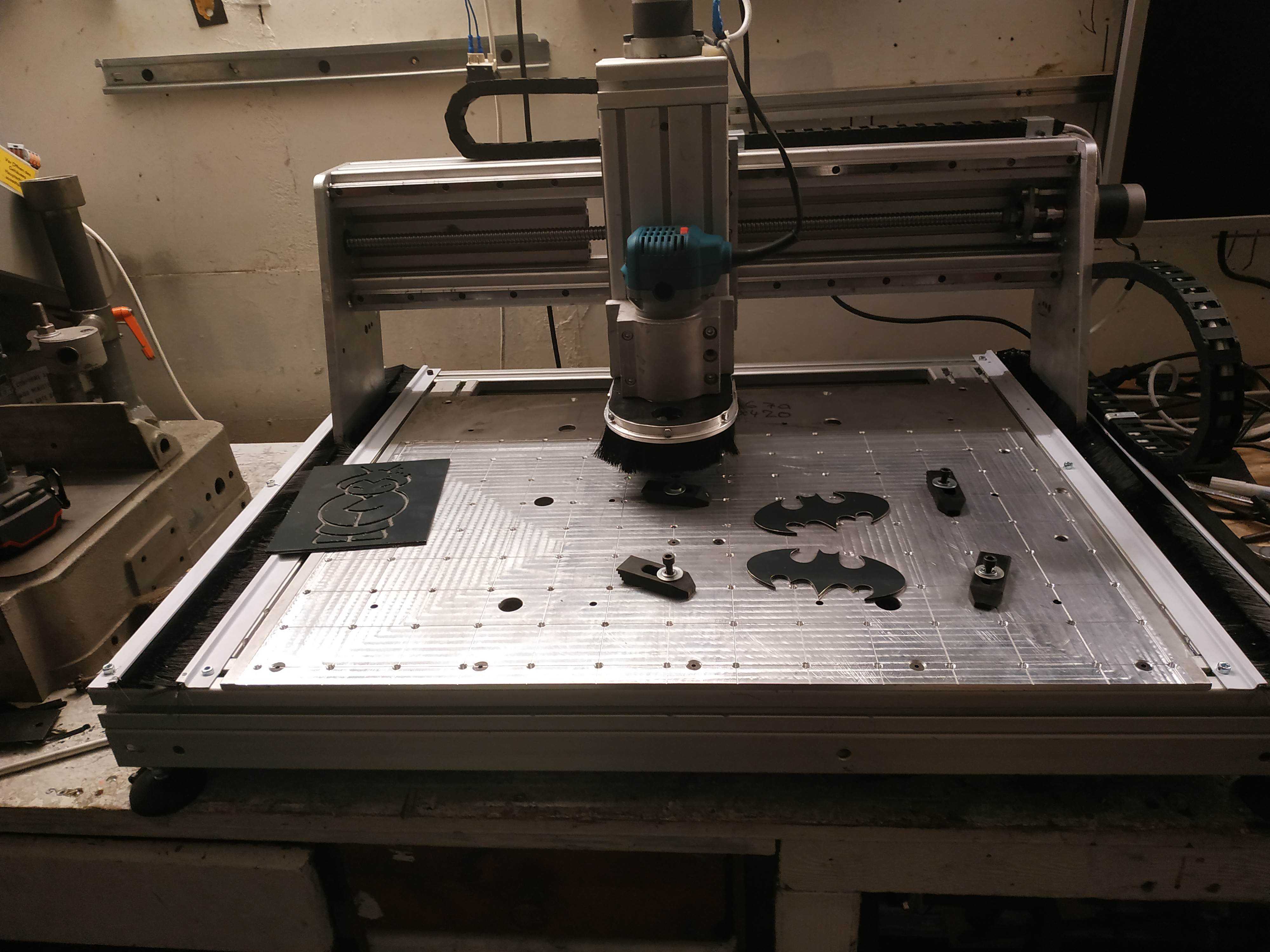

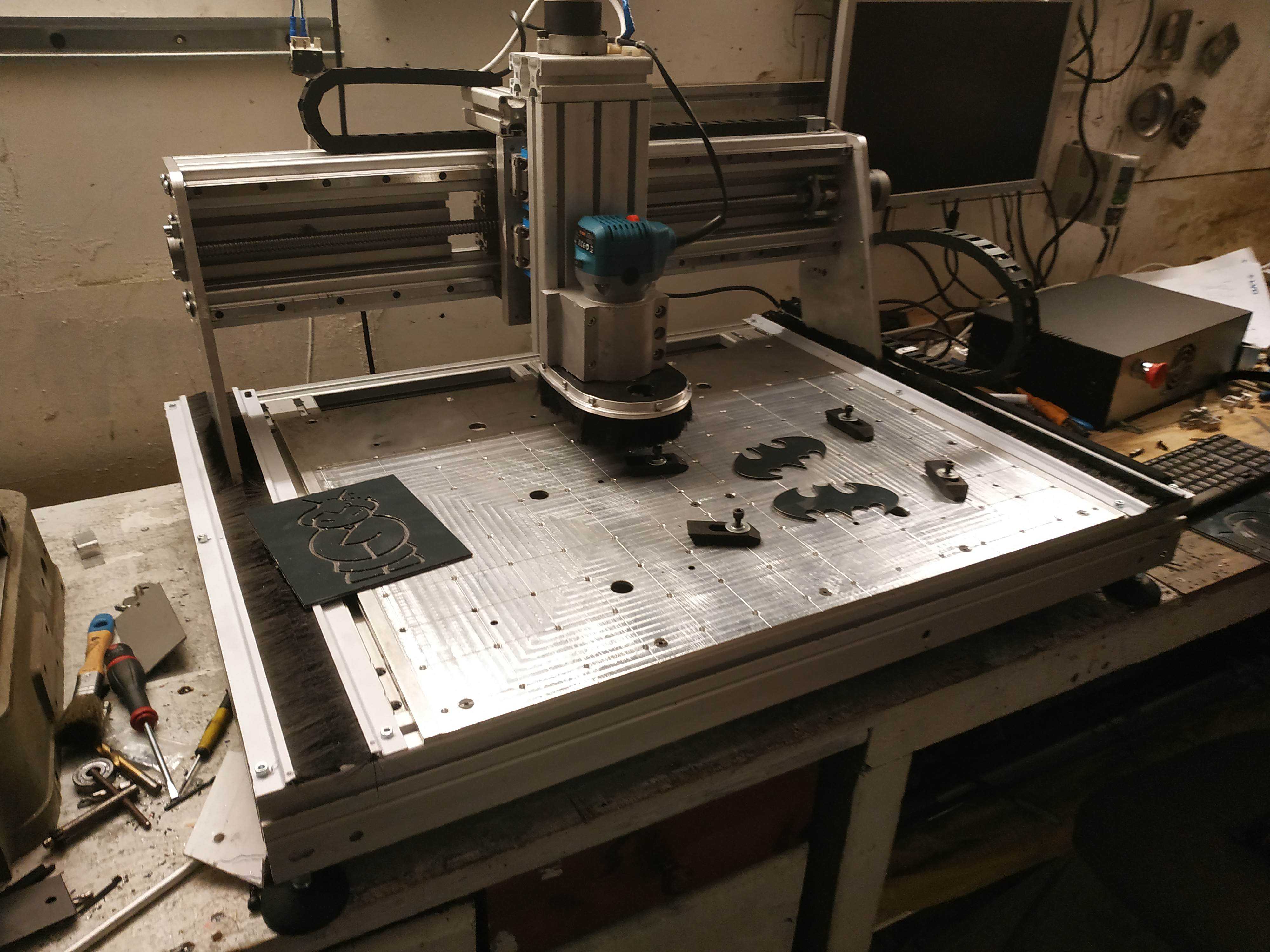

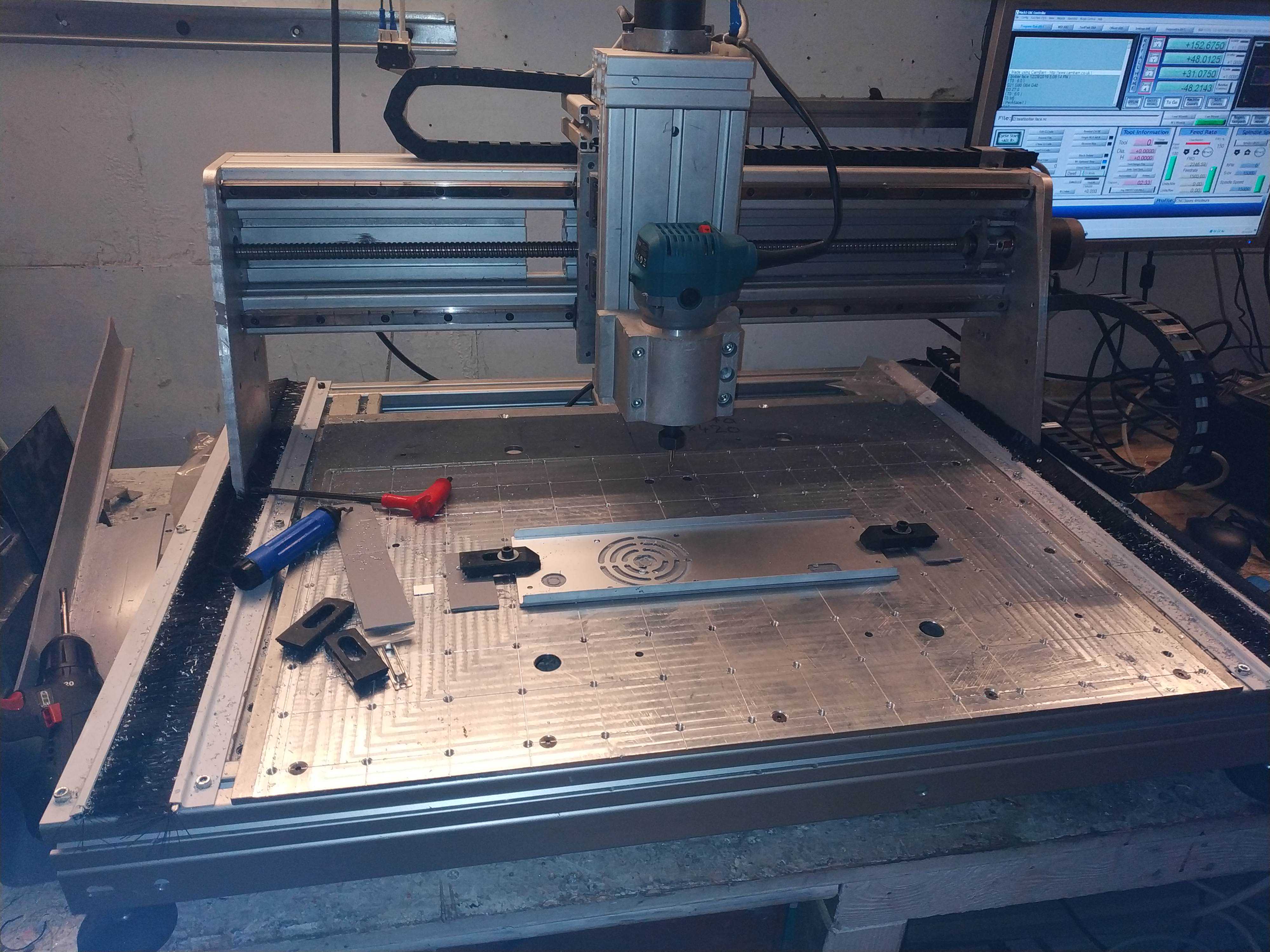

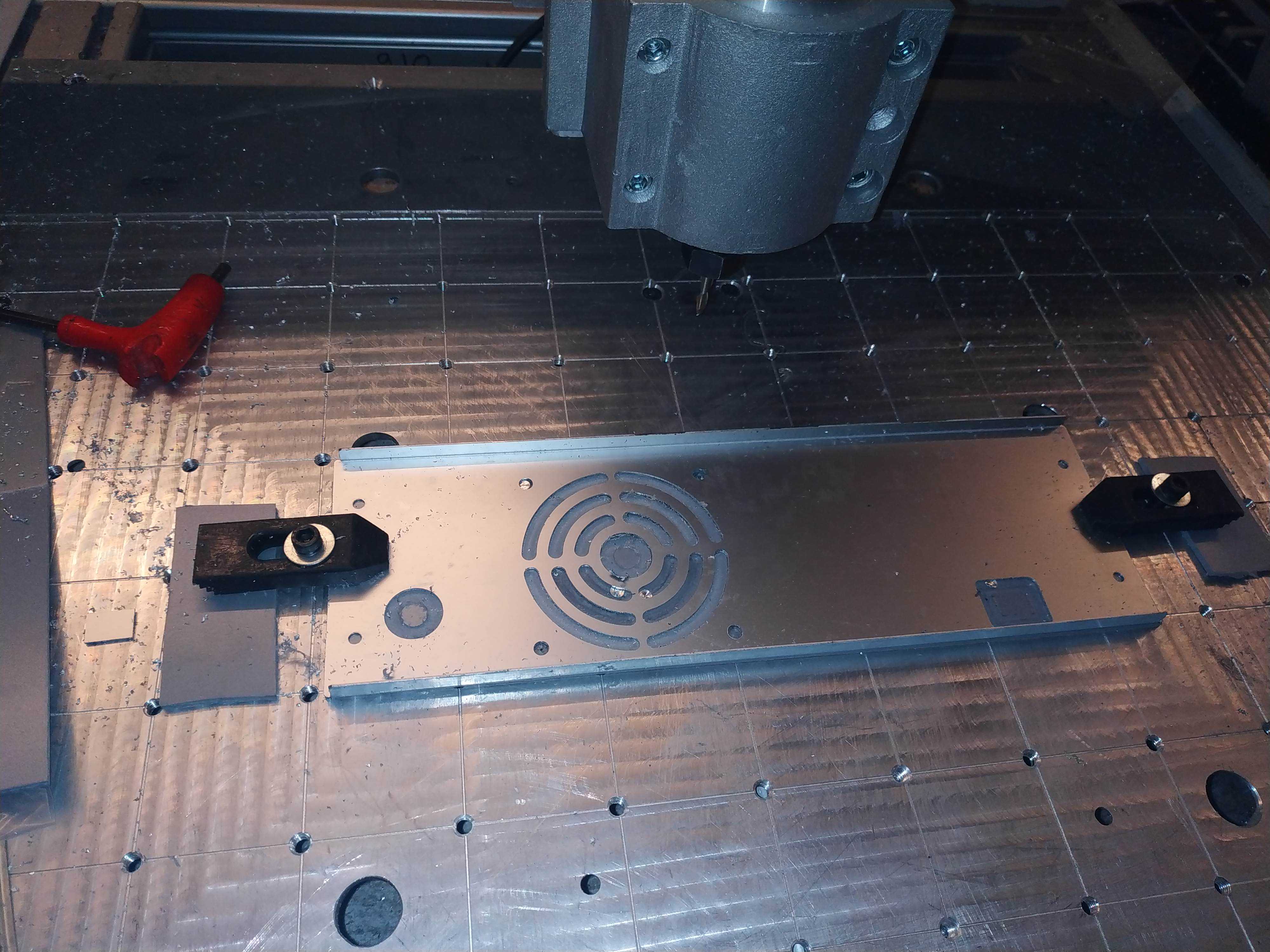

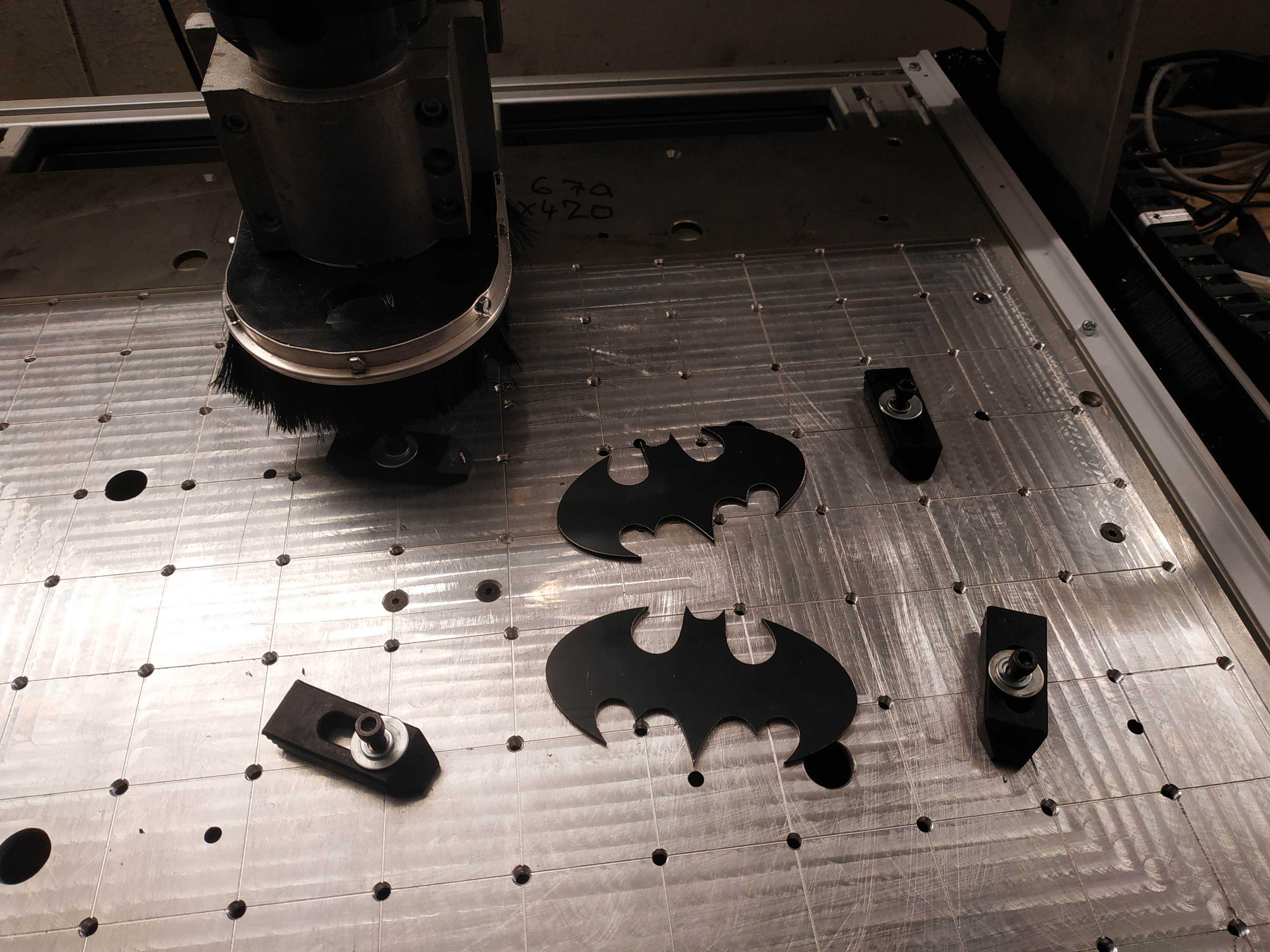

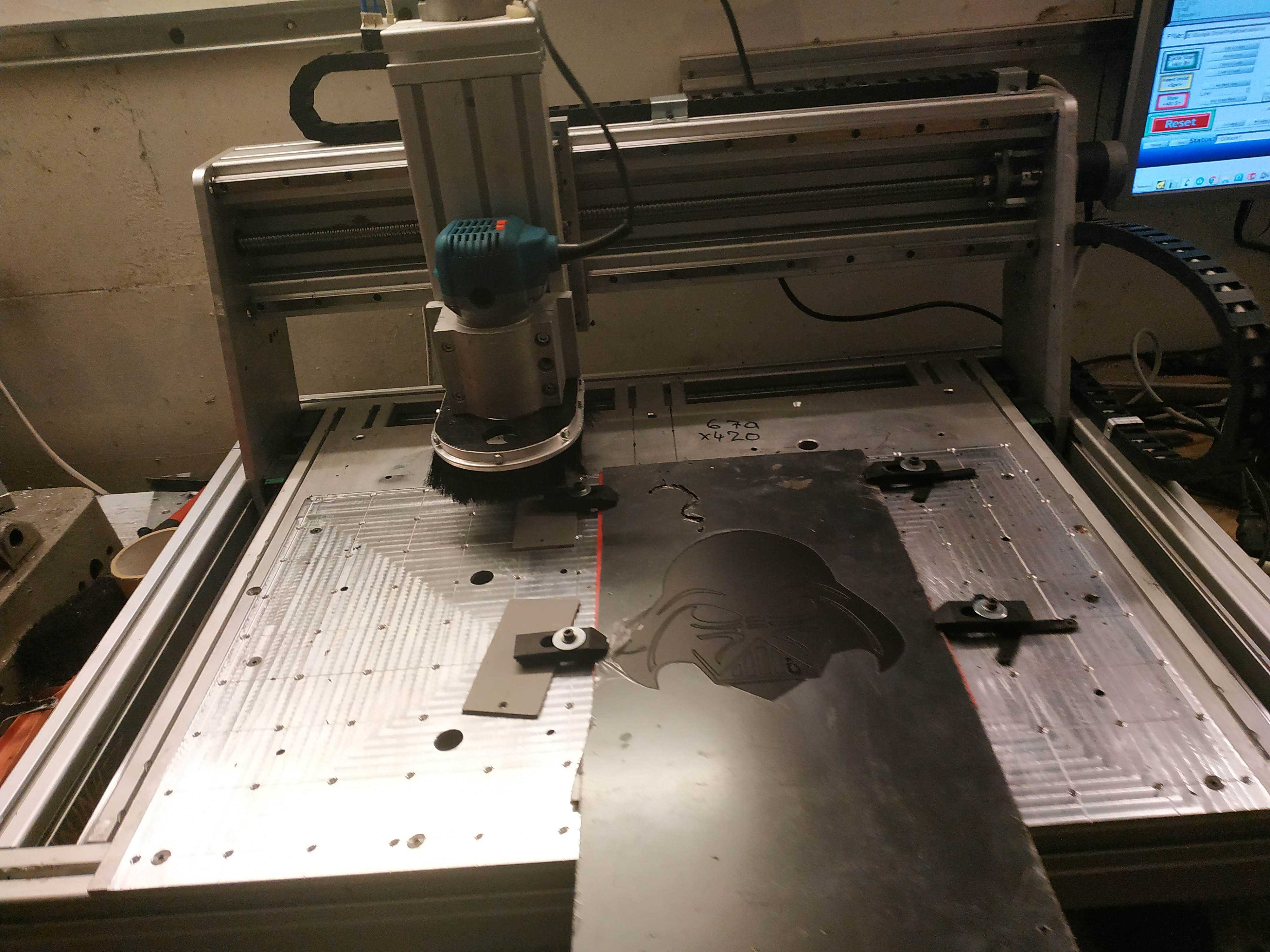

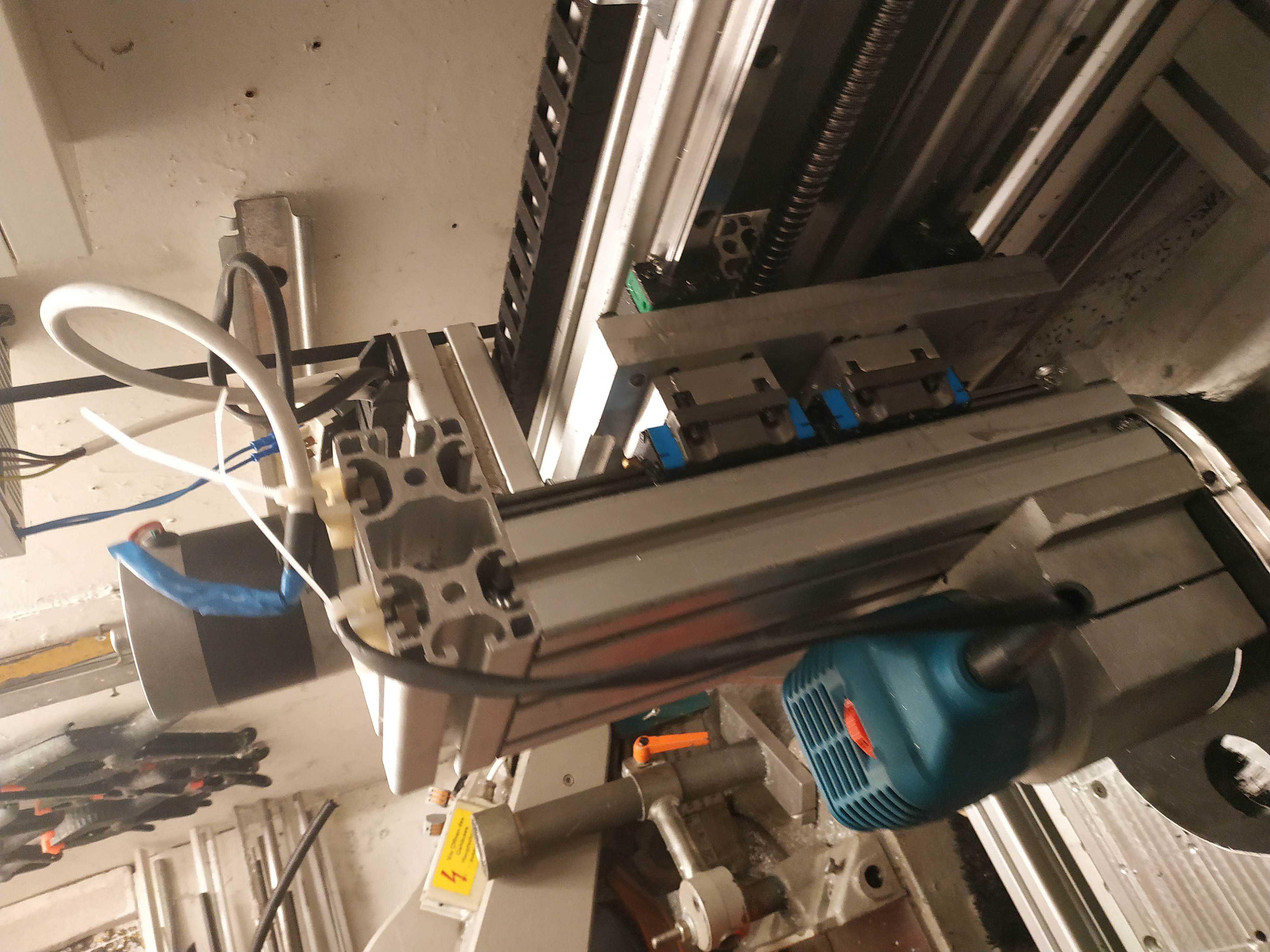

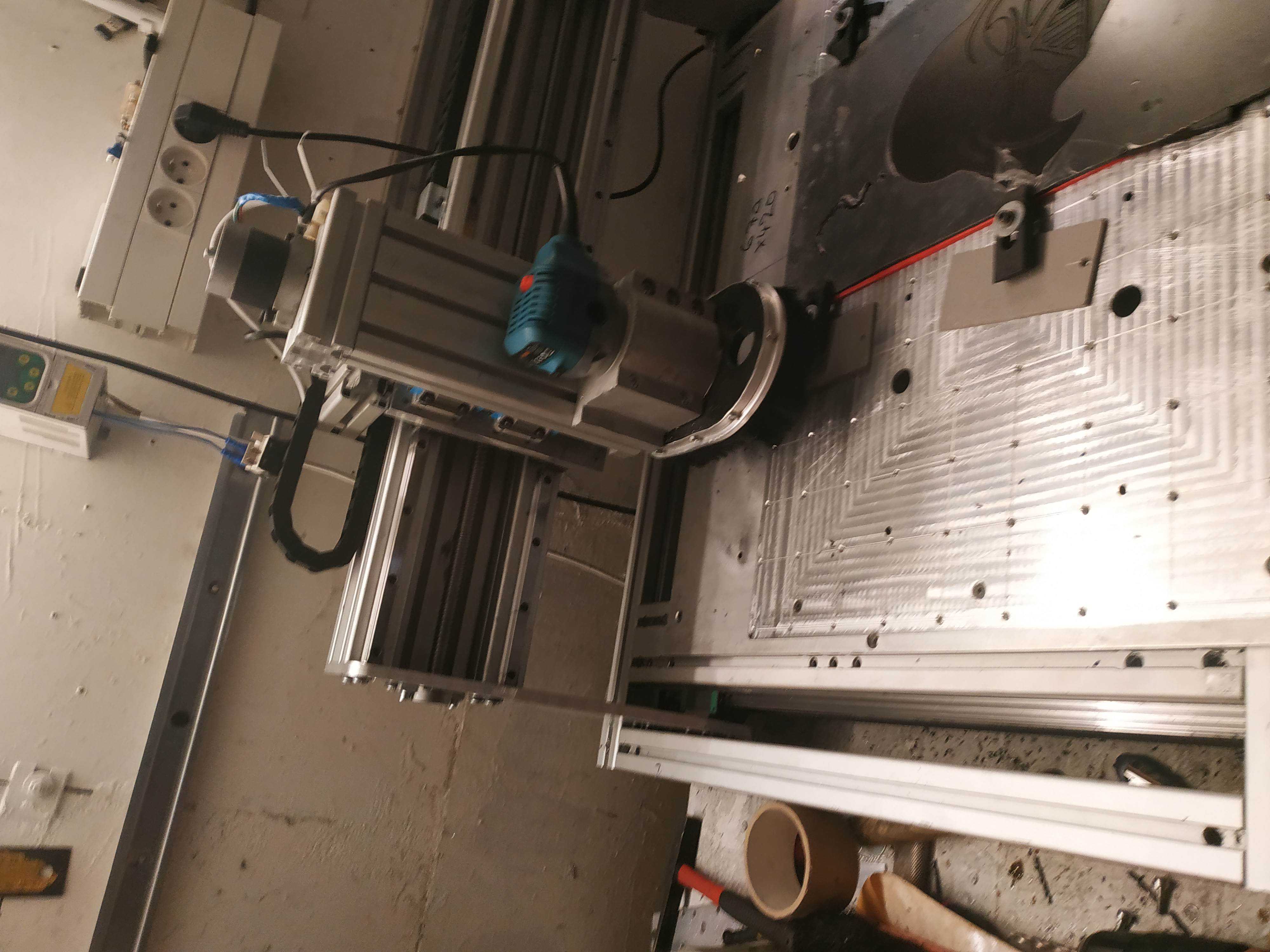

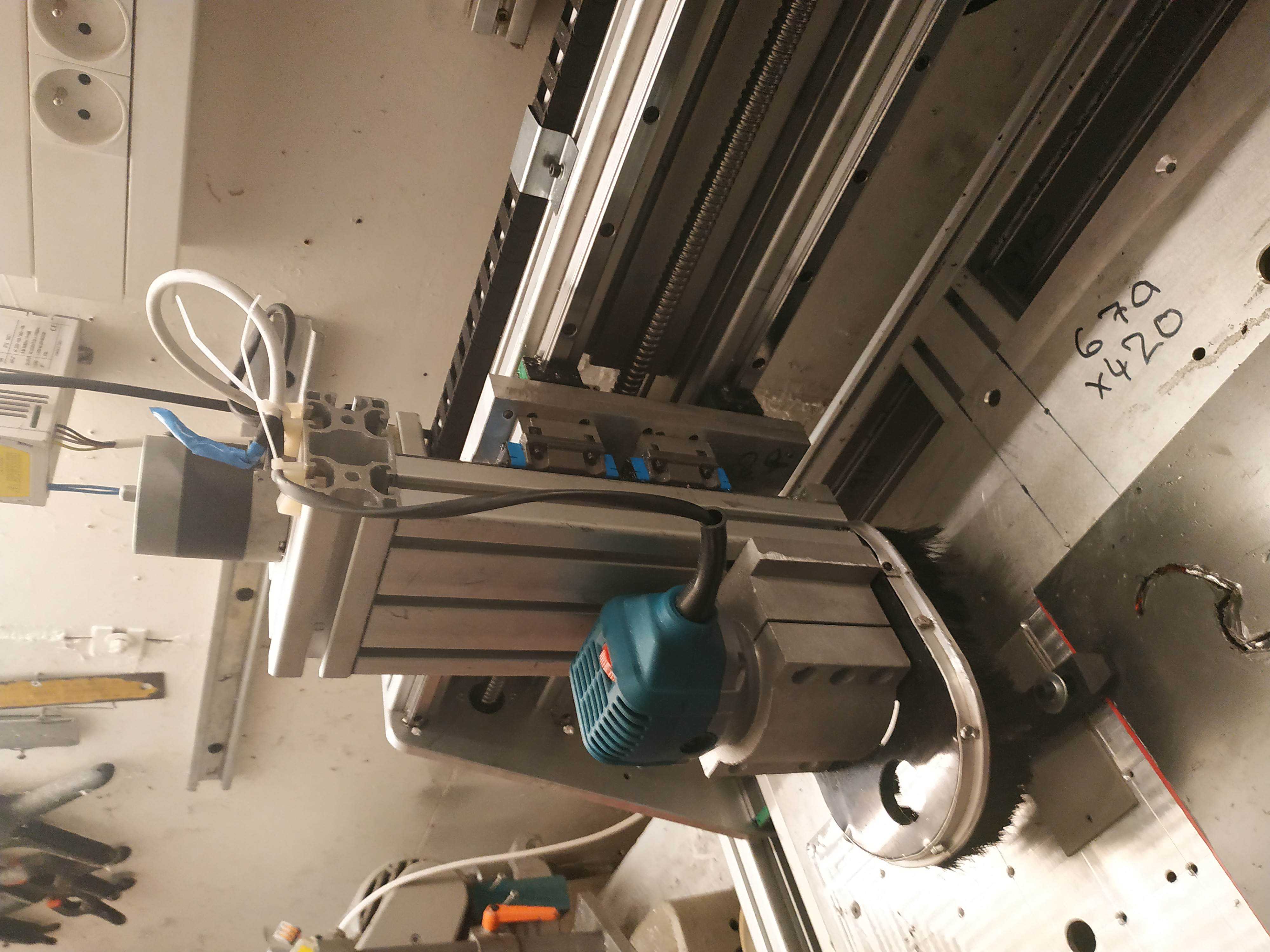

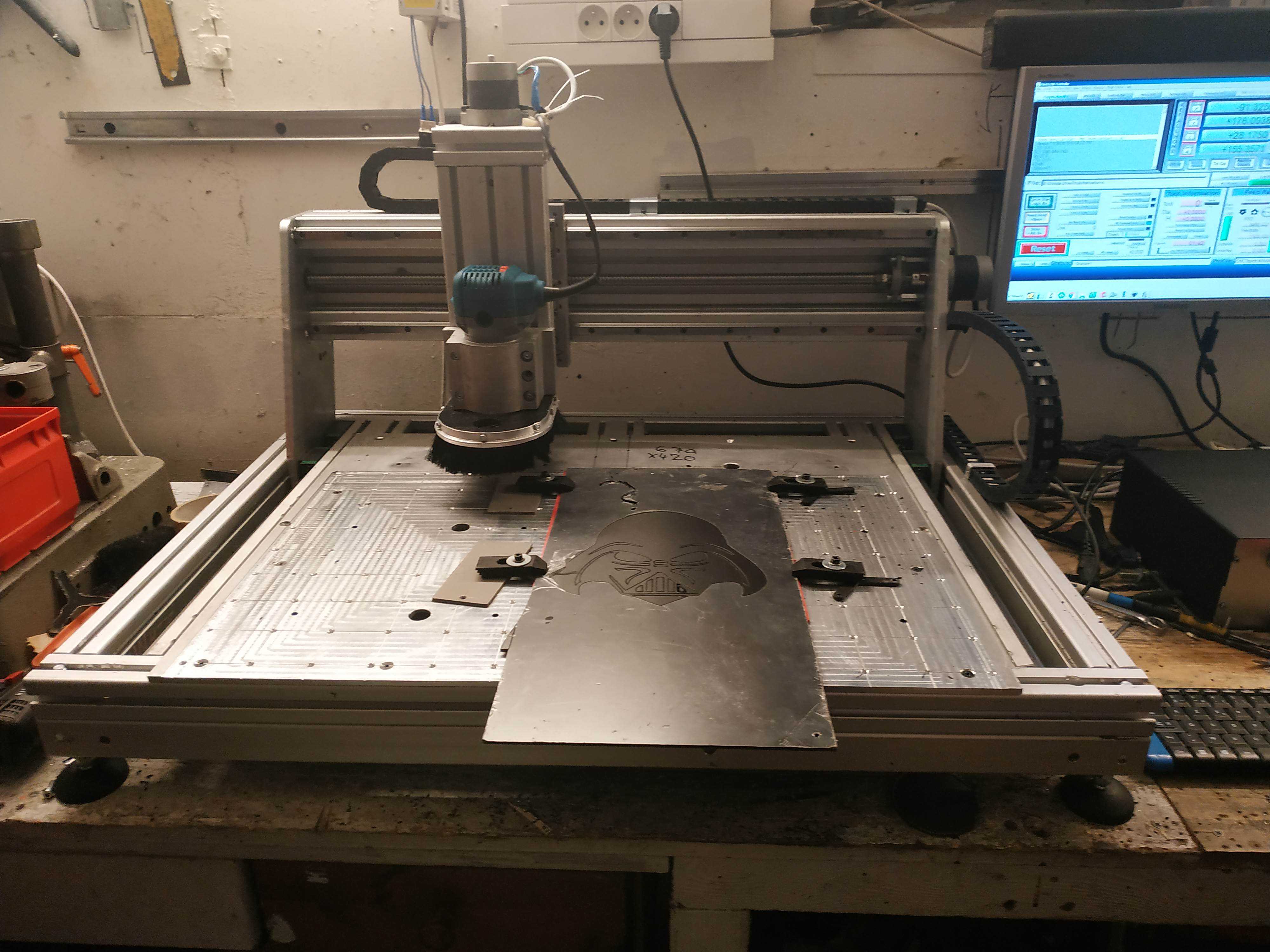

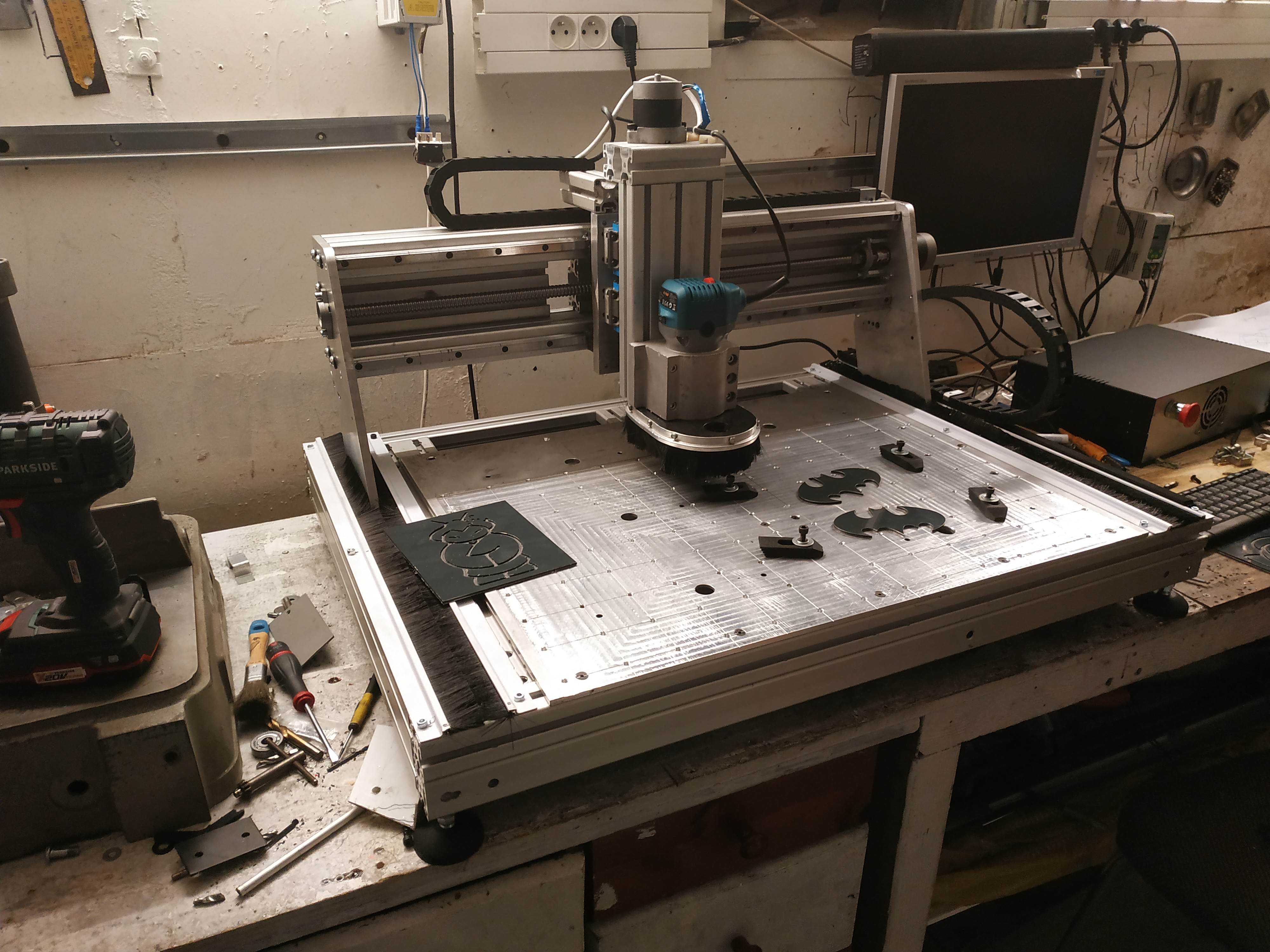

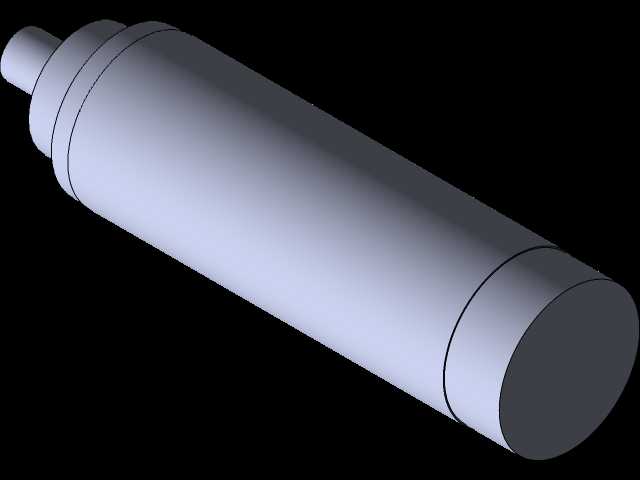

本模型为台式数控铣削加工设备的完整三维设计成果，建模过程严格遵循机械设计规范，对设备的每一处结构都做了精准还原。整体采用铝型材搭建框架主体结构，建模时通过参数化设计定义铝型材的截面参数与长度尺寸，确保框架的拼接精度符合装配要求，各型材连接处的角码、紧固件都做了独立建模，还原真实装配的连接逻辑。X、Y、Z三轴的传动结构是建模的核心部分，直线导轨、滑块、传动丝杠、丝杠螺母座等部件均按照标准件参数建模，导轨的安装基准面、丝杠的同轴度约束都在装配环境中做了精准配合，确保三轴运动的行程范围符合800x600的设计参数，运动过程无结构干涉。主轴部分采用1.5千瓦功率的电主轴设计，建模时还原了主轴的夹持结构、固定座以及配套的冷却管路走线，主轴的安装角度与Z轴滑台的连接结构做了细节刻画，可直观展示主轴的进给运动路径。工作台面采用带密集安装孔的铝板设计，建模时还原了台面上的T型槽与定位孔阵列，方便工件装夹结构的适配，同时对工作台下方的支撑筋板做了结构建模，保证台面承重后的刚性表现。设备的电气部分包含控制箱、驱动模块、走线拖链等结构，拖链按照弯曲半径参数做了柔性装配模拟，还原线缆在三轴运动时的排布状态，控制箱上的开关、接口也做了细节建模，还原真实设备的操控布局。渲染阶段采用金属材质为主的材质体系，铝型材赋予磨砂银金属材质，导轨、丝杠赋予亮面镀铬金属材质，工作台面赋予拉丝铝材质，电主轴赋予哑光黑工业漆材质，通过环境光与局部补光的搭配，突出金属部件的质感与设备的工业属性，同时对加工区域做了重点光影刻画，清晰展示加工头与工作台的相对位置关系。设计过程中重点考量了设备的加工适配性，通过结构调整让设备可完成10毫米厚度铝件的侧面切割与磨削加工，整体结构紧凑适合桌面放置，在保证加工行程的前提下控制了设备整体体积，兼顾了DIY制作的可行性与实际加工的性能需求，各部件的安装预留了足够的调节余量，方便后期组装时的精度校准。
